| Số lượng đặt hàng tối thiểu : | 5 km | Giá bán : | 1680USD / km |
|---|---|---|---|
| chi tiết đóng gói : | 1/2/3/4/5 km trong một trống gỗ | Thời gian giao hàng : | 15 dyas |
| Điều khoản thanh toán : | L/C, T/T, Liên minh phương Tây | Khả năng cung cấp : | 50 km mỗi ngày |
| Nguồn gốc: | Quảng Đông Trung Quốc | Hàng hiệu: | JQ/OEM/Customize |
|---|---|---|---|
| Chứng nhận: | ISO9001/CE/ROHS/FCC | Số mô hình: | OPGW-24B1-86 (87.6; 55.8) |
|
Thông tin chi tiết |
|||
| Đường kính cáp: | 12,4mm | Hỗ trợ mặt cắt: | 86,4mm |
|---|---|---|---|
| phần của dây: | 68,8mm | phần của ống al: | 17,6mm |
| Loại sợi: | Chế độ đơn G652D/G657A1 | Số lượng sợi: | 24 48 96 Core |
| Kết cấu: | Đơn vị | Cài đặt: | Hệ thống điện |
| Thương hiệu sợi: | Corning/ yofc hoặc được khách hàng hóa | Loại sợi: | G652D G655 G657 |
| Nguồn gốc: | Quảng Châu Trung Quốc | Đóng gói: | Cuộn gỗ |
| Đường kính ngoài: | 15mm | Sợi quang: | G652D, G655C |
| Vỏ bọc bên ngoài: | Nhôm | thấm nước: | nước bị chặn |
| Bảo hành: | 5 năm | Đường kính cáp: | 0,25mm |
| Ăn mòn: | Chống ăn mòn | Phương pháp cài đặt: | Lắp đặt trên không |
| RTS: | 60-80KN | Chế độ sợi: | Chế độ đơn hoặc chế độ đa |
| Sản phẩm tên: | phụ kiện kẹp dây định hình sẵn | chiều dài nhịp: | Lên đến 1000 mét |
| Chế độ cáp: | Sợi dây đất quang học | ||
| Làm nổi bật: | Cáp OPGW 24 lõi để truyền điện,Mạng lưới dây đất quang 48 lõi,Cáp quang sợi OPGW với bảo hành |
||
Mô tả sản phẩm
Mô tả OPGW
Cáp quang OPGW tích hợp sợi quang bên trong dây đất của đường truyền điện áp cao trên không, tạo ra một hệ thống truyền thông an toàn và hiệu quả dọc theo mạng điện.Với hai vai trò của nó là đặt đất và truyền dữ liệu, OPGW đảm bảo cả bảo vệ hệ thống điện và truyền thông đáng tin cậy.So với các thiết bị cáp quang thông thường, OPGW làm giảm đáng kể thời gian xây dựng và chi phí dự án tổng thể. Nó được sử dụng rộng rãi trong các dự án truyền tải điện, trạm phụ và hệ thống truyền thông lưới thông minh.
Đặc điểm và lợi thế của cáp quang OPGW
Công nghệ ống thép không gỉ tiên tiến được lấp đầy với hợp chất ngăn nước để bảo vệ sợi tối đa.
Độ bền kéo cao và cấu trúc nhỏ gọn đảm bảo độ bền trong môi trường khắc nghiệt.
Sự can thiệp thấp giữa lưới điện và mạng liên lạc ngay cả trong điều kiện mạch ngắn.
Dễ lắp đặt Ứng dụng tương thích với các thông số kỹ thuật dây đất thông thường và có thể thay thế trực tiếp dây đất hiện có.
Chống sét tuyệt vời và hiệu suất ổn định trong khoảng thời gian dài.
Giải pháp hiệu quả về chi phí để tích hợp truyền thông vào cơ sở hạ tầng truyền tải điện.
Ứng dụng
OPGW chủ yếu được áp dụng trong hệ thống truyền thông điện cùng với các phụ kiện liên quan.và truyền tín hiệu khi được lắp đặt dọc theo các đường dây điện cao áp.

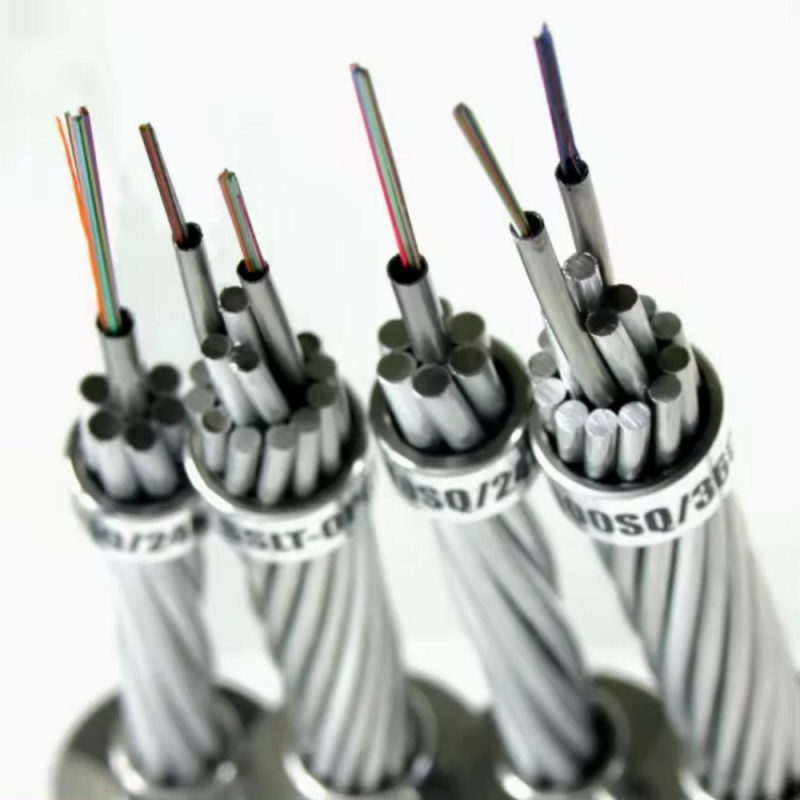

Cấu trúc
Sợi dây nối quang (OPGW) được sản xuất bằng hai hoặc ba lớp dây thép nhôm (ACS), hoặc hỗn hợp các dây ACS và hợp kim nhôm.Thiết kế của nó được tối ưu hóa để đáp ứng nhu cầu của mạng lưới điện trên không hiện đại, đảm bảo cả kết nối điện và truyền thông quang học.
Các tùy chọn sợi
G652D, G655C, G657A1
Multimode: 50/125, 62.5/125, OM3, OM4
Số lượng sợi
Có tối đa 96 lõi
Phạm vi điện áp
Thích hợp cho đường dây điện 110KV trở xuống
Ứng dụng chính
Được sử dụng rộng rãi trong các đường dây điện trên không mới được xây dựng
Lý tưởng cho các dự án truyền tải cáp lớn và siêu cao áp (UHV)
Cung cấp bảo vệ trái đất và sét trong khi mang dòng lỗi mạch ngắn
Các thiết kế điển hình
OPGW ống thép không gỉ phủ nhôm trung tâm cho độ bền cao và bảo vệ đáng tin cậy
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình của ống thép không gỉ
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-232[343].0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
Thiết kế điển hình cho một lớp
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54).0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho lớp hai
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54).0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109).7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1Ông là một công ty thương mại hay một nhà sản xuất?
Chúng tôi là một nhà sản xuất chuyên nghiệp với hơn 10 năm kinh nghiệm, tập trung vào R & D và sản xuất cáp quang sợi, cáp thả, và dây dán. nhà máy của chúng tôi nằm ở Quảng Châu, Trung Quốc,và chúng tôi hoan nghênh bạn đến thăm chúng tôi.
2Làm thế nào để đảm bảo chất lượng sản phẩm?
Mỗi sợi được kiểm tra nghiêm ngặt trước khi giao hàng để đảm bảo hiệu suất ổn định. Sau khi xác nhận giá, các mẫu miễn phí có thể được cung cấp để kiểm tra chất lượng.
3Anh có chấp nhận đơn đặt hàng nhỏ không?
Chúng tôi hỗ trợ các dự án mới và hiểu rằng kinh doanh thường bắt đầu từ số lượng nhỏ.
4Thời gian giao hàng là bao lâu?
Thường là 3~7 ngày làm việc, tùy thuộc vào số lượng đặt hàng.
5Bạn có thể cung cấp dịch vụ OEM không?
Có, dịch vụ OEM có sẵn. Chúng tôi có thể in logo của bạn trên sản phẩm, và mở ra cho ý tưởng tùy chỉnh của bạn.
