Chức năng chính
Các cáp OPGW phục vụ hệ thống truyền thông điện, hỗ trợ bảo vệ rơle, điều khiển tự động và truyền dữ liệu.Chúng tích hợp truyền thông quang học và kết nối đất trong một hệ thống.

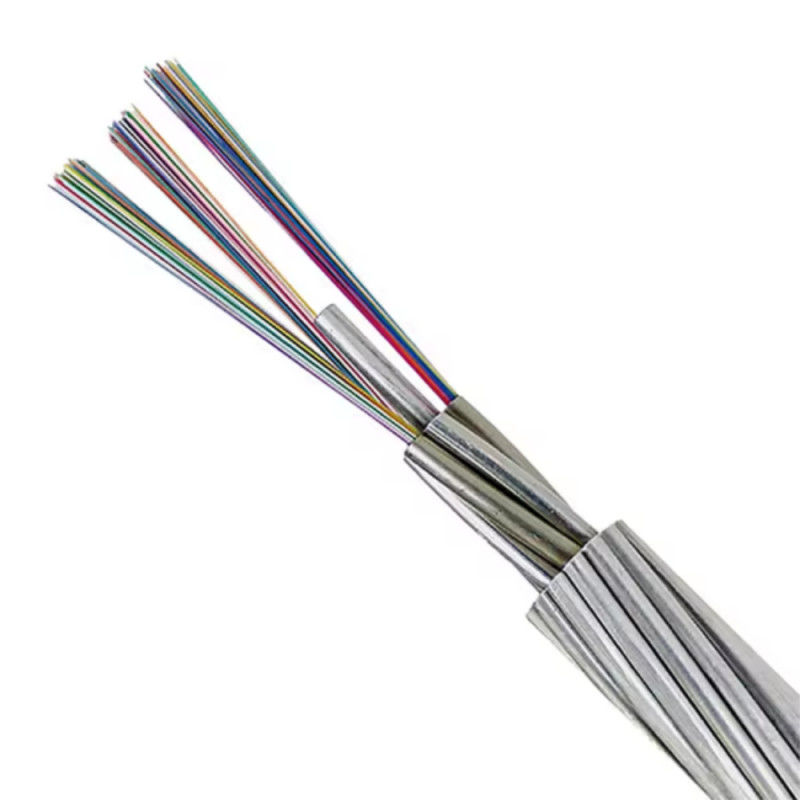

Cấu trúc
Được làm từ hai hoặc ba lớp thép bọc nhôm hoặc dây hợp kim nhôm, OPGW được thiết kế cho các yêu cầu cơ học và cấu trúc của đường truyền.
Thông số kỹ thuật về sợi
Loại sợi: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
Số lượng sợi: tối đa 96 lõi
Điện & Phạm vi ứng dụng
Đối với hệ thống đường dây điện ≤ 110KV và UHV
Thích hợp cho các đường truyền trên không mới
Điều khiển dòng điện mạch ngắn và cung cấp bảo vệ sét

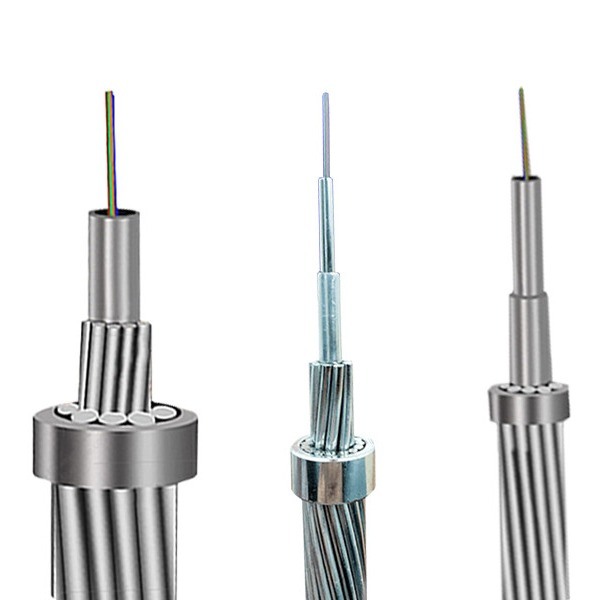

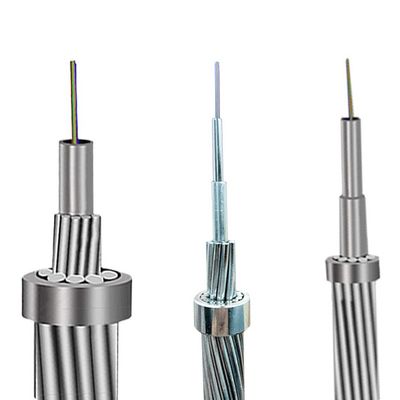

Thiết kế điển hình
Bụi thép không gỉ phủ nhôm trung tâm đảm bảo hiệu suất cơ học mạnh mẽ, bảo vệ sợi tuyệt vời và độ tin cậy lâu dài.
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình của ống thép không gỉ
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-232[343].0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
Thiết kế điển hình cho một lớp
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54).0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho lớp hai
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54).0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109).7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1Bạn là một công ty thương mại hay nhà sản xuất?
Chúng tôi là một nhà sản xuất cáp quang sợi chuyên nghiệp với hơn 10 năm kinh nghiệm, có trụ sở tại Quảng Châu. Chào mừng bạn đến thăm nhà máy của chúng tôi.
2Làm thế nào để đảm bảo chất lượng sản phẩm?
Tất cả các sợi được kiểm tra nghiêm ngặt trước khi giao hàng. Các mẫu miễn phí có sẵn để kiểm tra chất lượng sau khi xác nhận giá.
3Anh có chấp nhận đơn đặt hàng nhỏ không?
Vâng, các đơn đặt hàng thử nghiệm và số lượng nhỏ được chào đón để xây dựng hợp tác lâu dài.
4Thời gian giao hàng là bao lâu?
Thông thường là 3~7 ngày làm việc, tùy thuộc vào số lượng.
5Bạn có cung cấp dịch vụ OEM không?
OEM tùy chỉnh và in logo có sẵn theo yêu cầu thiết kế của bạn.
