| Số lượng đặt hàng tối thiểu : | 5 km | Giá bán : | 1680USD / km |
|---|---|---|---|
| chi tiết đóng gói : | 1/2/3/4/5 km trong một trống gỗ | Thời gian giao hàng : | 15 dyas |
| Điều khoản thanh toán : | L/C, T/T, Liên minh phương Tây | Khả năng cung cấp : | 50 km mỗi ngày |
| Nguồn gốc: | Quảng Đông Trung Quốc | Hàng hiệu: | JQ/OEM/Customize |
|---|---|---|---|
| Chứng nhận: | ISO9001/CE/ROHS/FCC | Số mô hình: | OPGW-24B1-86 (87.6; 55.8) |
|
Thông tin chi tiết |
|||
| Đường kính cáp: | 12,4mm | Hỗ trợ mặt cắt: | 86,4mm |
|---|---|---|---|
| phần của dây: | 68,8mm | phần của ống al: | 17,6mm |
| Loại sợi: | Chế độ đơn G652D/G657A1 | Số lượng sợi: | 12 24 48 Core |
| Kết cấu: | Đơn vị | Cài đặt: | Hệ thống điện |
| Thương hiệu sợi: | Corning/ yofc hoặc được khách hàng hóa | Loại sợi: | G652D G655 G657 |
| Chiều dài: | 700m hoặc theo yêu cầu của bạn | Màu sợi: | Xanh lam, Cam, Nâu, Xanh nước biển, Xám, Tùy chỉnh |
| Sự suy giảm sợi quang: | ≤0,4db/km ở 1310nm, ≤0,3db/km ở 1550nm | Loại sợi: | G652D, G657A2 G657A1 |
| OEM: | Cung cấp | Kháng nghiền nát: | 3000N/100mm |
| Loại cáp: | Ống lỏng, ruy băng, đệm chặt | Nhịp: | 100m/150m/200m/400m |
| Nhiệt độ lưu trữ: | -40 ° C đến +70 ° C. | Hình dạng vật chất: | Cáp tròn |
| Ăn mòn: | Chống ăn mòn | Từ khóa: | Cáp sợi ngoài trời |
| Màu sắc: | Màu đen hoặc tùy chỉnh | Sợi: | Chế độ đơn/chế độ đa |
| Vật liệu: | ACS | Mã HS: | 8544700000 |
| Đường kính ngoài: | 10-20mm | Vật liệu áo khoác: | PE hoặc LSZH |
| điện áp khu vực đặt: | 12-25KV | Phương pháp đặt: | Không khí |
| Đường kính cáp: | 10.5-15 mm | Sản phẩm: | Cáp quang OPGW |
| Sợi quang: | G652D, G655C | chiều dài nhịp: | Lên đến 1000 mét |
| Tiêu chuẩn: | IEEE1138 | Thành viên sức mạnh trung tâm: | Dây nhôm |
| Phương pháp cài đặt: | Lòng sống hoặc ngõ cụt | ||
| Làm nổi bật: | Cáp quang OPGW 48 sợi,cáp quang ngoài trời G652D,cáp quang truyền thông đường dây điện |
||
Mô tả sản phẩm

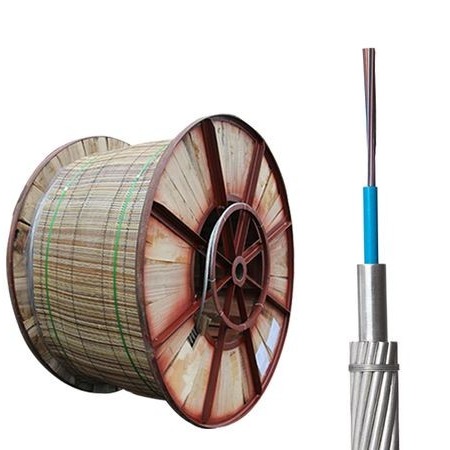

Cáp OPGW (Dây tiếp đất quang học) kết hợp sợi quang với dây tiếp đất trên không của đường dây truyền tải điện cao áp, cho phép tiếp đất điện và thông tin liên lạc quang học đồng thời trong một cáp duy nhất. Thiết kế hai chức năng này tăng cường độ tin cậy của hệ thống, đơn giản hóa cơ sở hạ tầng và giảm chi phí xây dựng. Với cấu trúc gia cố bằng kim loại, cáp OPGW chắc chắn, bền và chống lại các điều kiện môi trường khắc nghiệt.
Bảo vệ nâng cao: Ống thép không gỉ chứa đầy hợp chất chặn nước bảo vệ sợi quang khỏi độ ẩm và hư hỏng vật lý.
Độ bền cao & Thiết kế nhỏ gọn: Cung cấp độ bền kéo tuyệt vời và độ nhỏ gọn về cấu trúc, phù hợp cho lắp đặt ngoài trời tầm xa và môi trường khắc nghiệt.
Giao thoa điện từ tối thiểu: Giảm nhiễu giữa tín hiệu liên lạc và dòng ngắn mạch trong hệ thống điện.
Dễ dàng lắp đặt: Tương thích với các thông số kỹ thuật dây tiếp đất tiêu chuẩn, lý tưởng cho các dự án xây dựng và thay thế mới.
Cáp OPGW rất cần thiết cho lưới điện thông minh và cơ sở hạ tầng tiện ích hiện đại, cung cấp một trục liên lạc đáng tin cậy được tích hợp vào đường dây truyền tải điện. Chúng cho phép:
Giám sát thời gian thực và phát hiện lỗi
Truyền dữ liệu đường dài tốc độ cao
Cải thiện hiệu quả lưới điện và giảm thời gian ngừng hoạt động
Với khả năng chống chịu tuyệt vời với sét, tải trọng gió và biến đổi nhiệt độ, cáp OPGW là giải pháp được ưu tiên cho các công ty tiện ích đang tìm cách hiện đại hóa mạng lưới một cách hiệu quả đồng thời giảm thiểu sự gián đoạn và chi phí lắp đặt.
Ứng dụng:
Cáp OPGW (Dây tiếp đất quang học) chủ yếu được sử dụng cho thông tin liên lạc đường dây điện, được tích hợp với bảo vệ rơ le, hệ thống điều khiển tự động, và được lắp đặt cùng với đường dây truyền tải điện cao áp. Chúng lý tưởng cho các dự án đường dây điện trên không mới, bao gồm truyền tải điện áp cực cao (UHV), cung cấp cả khả năng truyền thông và chống sét bằng cách dẫn dòng ngắn mạch một cách an toàn.
Cấu trúc:

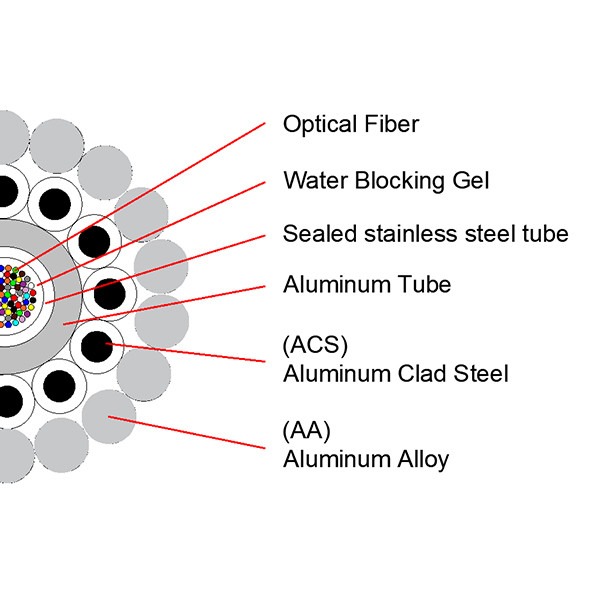

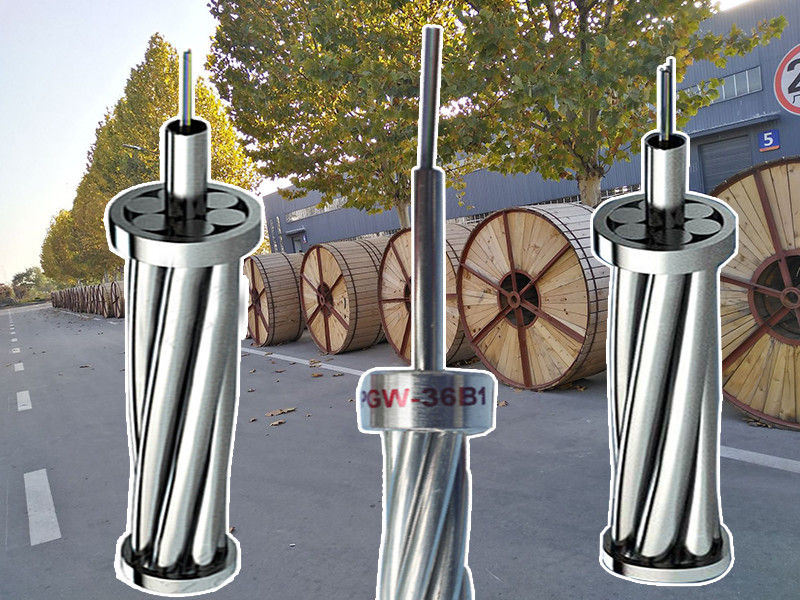

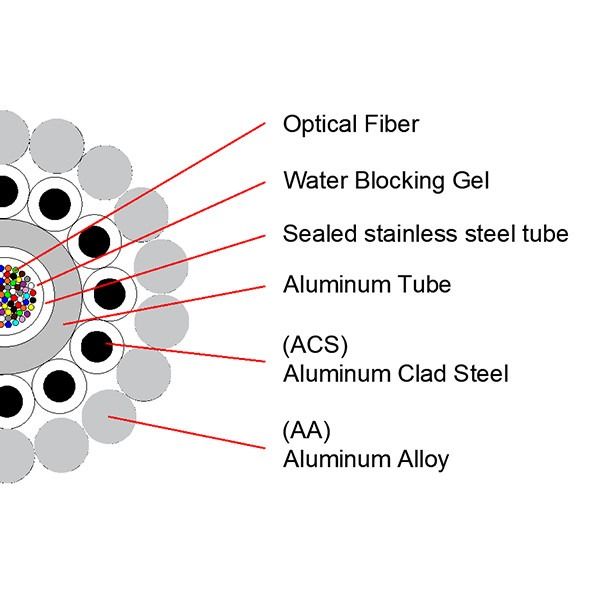

Dây tiếp đất quang học bện được làm bằng hai hoặc ba lớp dây thép bọc nhôm (ACS), hoặc sự kết hợp của ACS và dây hợp kim nhôm, cung cấp độ bền cơ học, độ bền và hiệu suất điện. Thiết kế tiêu chuẩn có một ống thép không gỉ trung tâm chứa các sợi quang, được bao phủ bằng nhôm để tăng cường bảo vệ.
Thông số kỹ thuật:
Loại sợi: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
Số lõi sợi: Lên đến 96 lõi
Dải điện áp: Thích hợp cho đường dây điện được đánh giá lên đến 110 kV trở xuống
Tính năng thiết kế: Ống trung tâm bằng thép không gỉ, lớp phủ nhôm, độ bền kéo cao, chống thấm nước, chống ăn mòn và tia UV
Lợi ích:
Kết hợp truyền tải điện áp cao với thông tin liên lạc quang học trong một cáp
Đảm bảo truyền dữ liệu đường dài đáng tin cậy cho các ứng dụng viễn thông và lưới điện thông minh
Cung cấp bảo vệ cơ học, khả năng chống sét và độ bền cho môi trường ngoài trời và căng thẳng cao
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS(KN) | Ngắn mạch (KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình OPGW của ống thép không gỉ bện
Thiết kế điển hình cho Lớp kép:
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS(KN) | Ngắn mạch (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho Ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS(KN) | Ngắn mạch (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình OPGW của ống thép không gỉ trung tâm có lớp phủ AL
Thiết kế điển hình cho Lớp đơn
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS(KN) | Ngắn mạch (KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho Lớp kép
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS(KN) | Ngắn mạch (KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình OPGW của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho Lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS (KN) | Ngắn mạch (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho Lớp kép:
| Thông số kỹ thuật | Số lượng sợi | Đường kính (mm) | Khối lượng (kg/km) | RTS (KN) | Ngắn mạch (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
Câu hỏi thường gặp:
1. Bạn là nhà sản xuất hay công ty thương mại?
Chúng tôi là nhà sản xuất cáp quang chuyên nghiệp với hơn 10 năm kinh nghiệm, chuyên về nghiên cứu, phát triển và sản xuất cáp quang, cáp thả, dây vá và các sản phẩm liên quan. Nhà máy của chúng tôi đặt tại Thành phố Quảng Châu, Trung Quốc, và bạn được chào đón nồng nhiệt đến thăm chúng tôi.
2. Làm thế nào để bạn đảm bảo chất lượng sản phẩm?
Mỗi sợi đều được kiểm tra cẩn thận trước khi giao hàng để đảm bảo chất lượng và hiệu suất. Sau khi xác nhận giá, bạn có thể yêu cầu mẫu miễn phí để kiểm tra tiêu chuẩn của chúng tôi.
3. Bạn có thể chấp nhận các đơn đặt hàng nhỏ?
Có, chúng tôi hỗ trợ các đơn đặt hàng nhỏ và các dự án thử nghiệm, hiểu rằng kinh doanh thường bắt đầu với số lượng nhỏ hơn ban đầu.
4. Thời gian giao hàng điển hình là bao lâu?
Giao hàng thường mất 3–7 ngày làm việc, tùy thuộc vào số lượng đặt hàng. Chúng tôi đảm bảo giao hàng nhanh chóng sau khi nhận được thanh toán.
5. Bạn có cung cấp dịch vụ OEM và tùy chỉnh không?
Có, chúng tôi cung cấp dịch vụ OEM và ODM. Logo của bạn có thể được in trên sản phẩm và chúng tôi có thể đáp ứng nhiều yêu cầu tùy chỉnh để đáp ứng nhu cầu dự án của bạn.
