Cáp Chống Sét Quang OPGW cho Truyền Thông Đường Dây Trên Cao
Giới Thiệu Sản Phẩm

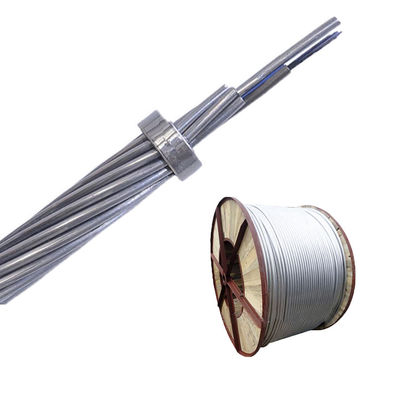

Cáp OPGW (Optical Power Ground Wire) tích hợp chức năng truyền thông cáp quang với chức năng nối đất của đường dây truyền tải điện trên cao. Được lắp đặt trên đỉnh cột điện, nó hoạt động như cả dây nối đất và phương tiện truyền thông cáp quang. Với cấu trúc ống thép không gỉ và dây thép bọc nhôm, OPGW cung cấp sức bền cơ học cao, bảo vệ sợi quang đáng tin cậy và truyền dữ liệu ổn định cho các mạng lưới điện hiện đại.
Tính Năng Chính
Ứng Dụng
OPGW với Ống Nhôm PBT
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS(KN) | Ngắn Mạch(KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
Các Thiết Kế OPGW Tiêu Biểu Ống Thép Không Gỉ Bện
Thiết kế tiêu biểu cho Lớp Kép:
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS(KN) | Ngắn Mạch (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế tiêu biểu cho Ba Lớp:
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS(KN) | Ngắn Mạch (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Các Thiết Kế OPGW Tiêu Biểu Ống Thép Không Gỉ Trung Tâm Bọc Nhôm
Thiết kế tiêu biểu cho Lớp Đơn
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS(KN) | Ngắn Mạch(KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế tiêu biểu cho Lớp Kép
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS(KN) | Ngắn Mạch(KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Các Thiết Kế OPGW Tiêu Biểu Ống Thép Không Gỉ Trung Tâm Lỏng
Thiết kế tiêu biểu cho Lớp Đơn:
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS (KN) | Ngắn Mạch (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế tiêu biểu cho Lớp Kép:
| Thông Số Kỹ Thuật | Số Lượng Sợi Quang | Đường Kính (mm) | Trọng Lượng (kg/km) | RTS (KN) | Ngắn Mạch (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
