| Số lượng đặt hàng tối thiểu : | 5 km | Giá bán : | 1680USD / km |
|---|---|---|---|
| chi tiết đóng gói : | 1/2/3/4/5 km trong một trống gỗ | Thời gian giao hàng : | 15 dyas |
| Điều khoản thanh toán : | L/C, T/T, Liên minh phương Tây | Khả năng cung cấp : | 50 km mỗi ngày |
| Nguồn gốc: | Quảng Đông Trung Quốc | Hàng hiệu: | JQ/OEM/Customize |
|---|---|---|---|
| Chứng nhận: | ISO9001/CE/ROHS/FCC | Số mô hình: | OPGW-24B1-86 (87.6; 55.8) |
|
Thông tin chi tiết |
|||
| Đường kính cáp: | 12,4mm | Hỗ trợ mặt cắt: | 86,4mm |
|---|---|---|---|
| phần của dây: | 68,8mm | phần của ống al: | 17,6mm |
| Loại sợi: | Chế độ đơn G652D | Số lượng sợi: | 24 48 Core |
| Kết cấu: | Đơn vị | Cài đặt: | Hệ thống điện |
| Thương hiệu sợi: | Corning/ yofc hoặc được khách hàng hóa | Loại sợi: | G652D G655 G657 |
| Chế độ cáp: | Dây nối đất | Số cốt lõi: | 24/48/Theo Khách Hàng |
| Sợi: | 4-288core | Sản phẩm tên: | phụ kiện kẹp dây định hình sẵn |
| Phong tục: | Đúng | Đặc trưng: | Cáp mặt đất trên không quang học |
| Trọng lượng cáp: | 25kg mỗi km | Từ khóa: | Cáp sợi ngoài trời |
| Mục: | Phụ kiện đường dây trên cao | Số lượng hành vi: | ≥ 10 |
| Mô hình không: | RLB | Ứng dụng: | Đường truyền điện trên cao |
| Bán kính uốn: | Đường kính cáp 25 lần | Cân nặng: | 0,2-0,5 kg/m |
| Người mẫu: | OPGW | ||
| Làm nổi bật: | Cáp quang sợi OPGW 24 lõi,Cáp truyền điện 48 lõi OPGW,Sợi dây đất quang học OPGW với bảo hành |
||
Mô tả sản phẩm

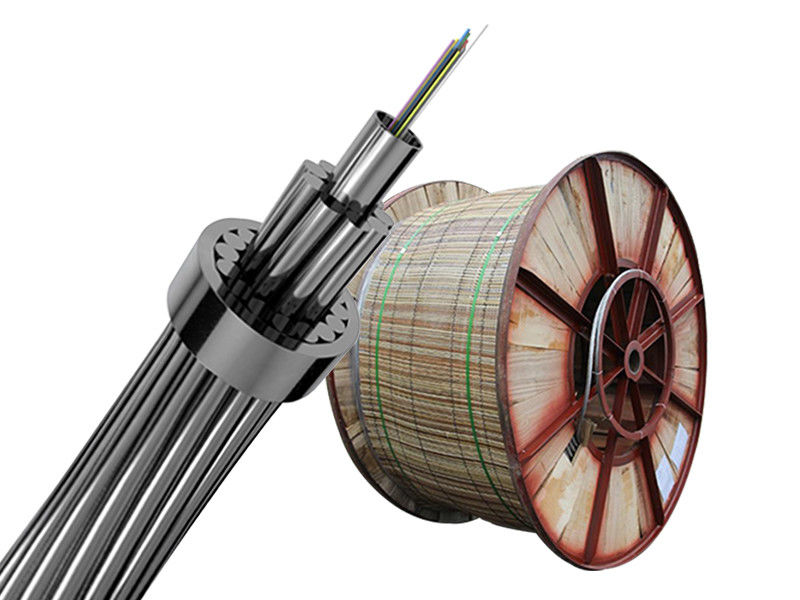

Tổng quan về cáp OPGW
Sợi dây đất điện quang học (OPGW) là một loại cáp đặc biệt tích hợp sợi quang trong dây đất của các đường truyền điện áp cao trên không.Bằng cách kết hợp các chức năng bảo vệ sét, nối đất và truyền thông quang học, OPGW cung cấp một giải pháp đáng tin cậy và hiệu quả cho các mạng điện hiện đại.trong khi các dây kim loại xung quanh đảm bảo hiệu suất cơ học tuyệt vời và bảo vệ điệnSo với việc lắp đặt cáp quang truyền thống, OPGW giảm thời gian xây dựng, giảm chi phí tổng thể và cải thiện tính ổn định lâu dài.
Các tính năng và lợi thế chính
Bảo vệ nâng cao: Thiết kế ống thép không gỉ chứa các hợp chất ngăn chặn nước cung cấp sự bảo vệ vượt trội cho sợi quang chống ẩm và căng thẳng cơ học.
Sức mạnh cơ học cao: Cấu trúc nhỏ gọn với độ bền kéo tuyệt vời để chịu được môi trường khắc nghiệt và tải cơ khí mạnh.
Hiệu suất điện: Có hiệu quả giảm nhiễu giữa lưới điện và hệ thống truyền thông trong điều kiện mạch ngắn.
Dễ cài đặt: Được thiết kế để phù hợp với các thông số kỹ thuật dây nối đất thông thường, OPGW có thể được lắp đặt thuận tiện và thay thế trực tiếp các dây nối đất hiện có mà không cần sửa đổi lớn.
Chức năng kép: Cung cấp bảo vệ trái đất cho hệ thống điện và các kênh truyền thông quang học công suất cao, đảm bảo độ tin cậy và hiệu quả chi phí.
Ứng dụng rộng: Lý tưởng để sử dụng trong đường truyền điện, trạm phụ và mạng lưới thông minh.
Chức năng chính
Cáp OPGW chủ yếu được áp dụng trong các hệ thống truyền thông điện, làm việc cùng với phụ kiện để bảo vệ rơle, điều khiển tự động và truyền dữ liệu.Chúng được lắp đặt bên cạnh các dây điện cao áp, kết hợp các chức năng truyền thông quang học và nối đất.
Cấu trúc

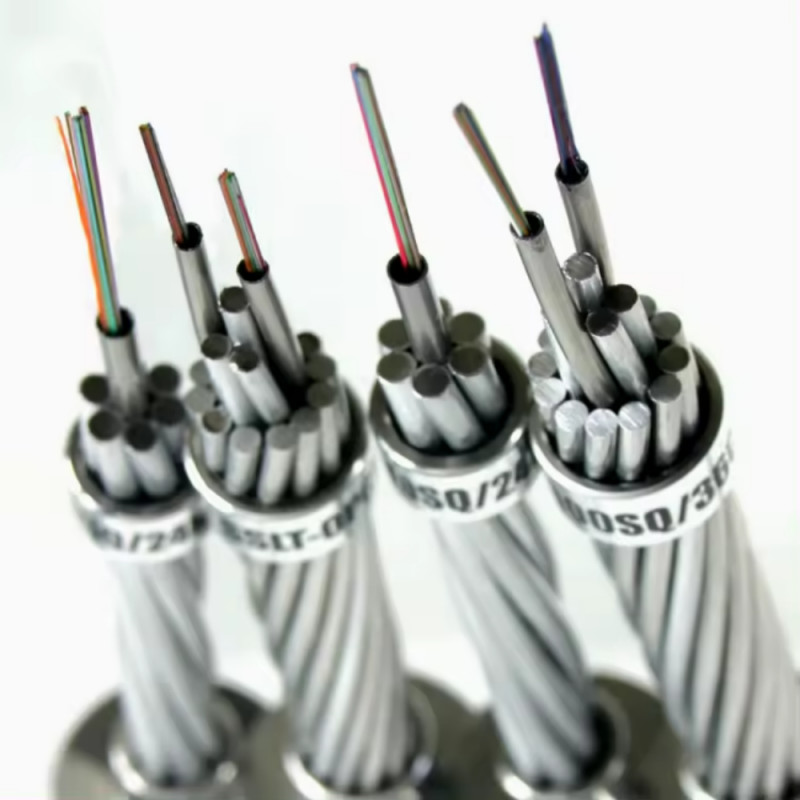

Sợi dây đất quang (OPGW) được sản xuất với hai hoặc ba lớp dây thép bọc nhôm (ACS), hoặc hỗn hợp của dây ACS và dây hợp kim nhôm.Thiết kế này được tối ưu hóa để đáp ứng các yêu cầu cấu trúc và cơ học chung của đường truyền điện.
Thông số kỹ thuật về sợi
Các loại sợi tùy chọn: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
Số lượng sợi: Tối đa 96 lõi
Điện & Phạm vi ứng dụng
Thích hợp cho các đường dây điện với mức điện áp 110KV trở xuống
Ứng dụng rộng rãi trong các đường truyền trên không mới
Có khả năng mang một số lượng lớn sợi cho hệ thống UHV (Ultra High Voltage)
Cung cấp bảo vệ chống sét và an toàn dẫn mạch ngắn lỗi hiện tại
Thiết kế điển hình

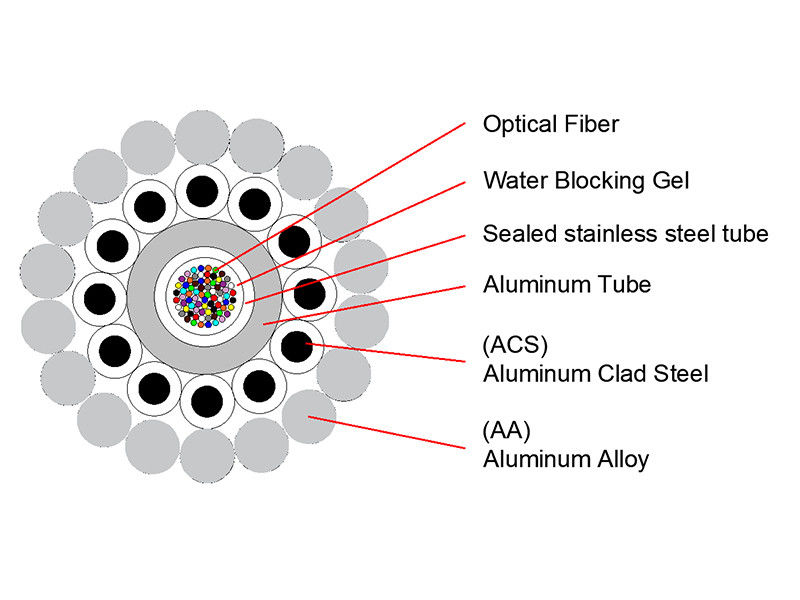

Cấu trúc ống thép không gỉ được phủ nhôm trung tâm, đảm bảo bảo vệ sợi tuyệt vời, sức mạnh cơ học và độ tin cậy lâu dài.
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình của ống thép không gỉ
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-232[343].0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
Thiết kế điển hình cho một lớp
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54).0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho lớp hai
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54).0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109).7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
