| Số lượng đặt hàng tối thiểu : | 5 km | Giá bán : | 1680USD / km |
|---|---|---|---|

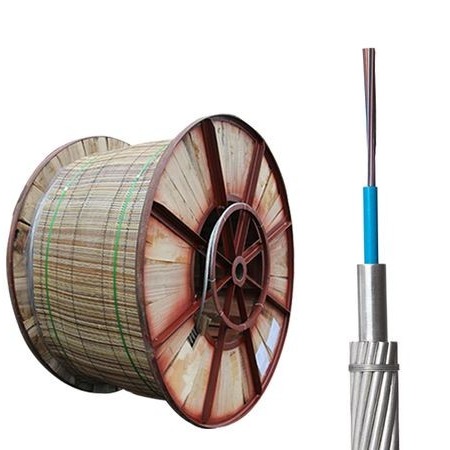

| chi tiết đóng gói : | 1/2/3/4/5 km trong một trống gỗ | Thời gian giao hàng : | 15 dyas |
| Điều khoản thanh toán : | L/C, T/T, Liên minh phương Tây | Khả năng cung cấp : | 50 km mỗi ngày |
| Nguồn gốc: | Quảng Đông Trung Quốc | Hàng hiệu: | JQ/OEM/Customize |
|---|---|---|---|
| Chứng nhận: | ISO9001/CE/ROHS | Số mô hình: | OPGW-24B1-86 (87.6; 55.8) |
|
Thông tin chi tiết |
|||
| Đường kính cáp: | 12,4mm | hỗ trợ mặt cắt: | 86,4mm |
|---|---|---|---|
| phần của dây: | 68,8mm | phần của ống al: | 17,6mm |
| Loại sợi: | Chế độ đơn G652D | Số lượng sợi: | 12 24 48 Core |
| Kết cấu: | Đơn vị | Cài đặt: | Hệ thống điện |
| Thương hiệu sợi: | Corning/ yofc hoặc được khách hàng hóa | loại sợi: | G652D G655 G657 |
| Chiều dài: | 700m hoặc theo yêu cầu của bạn | Màu sợi: | Màu xanh, cam, nâu, nước, màu xám |
| Sự suy giảm sợi quang: | ≤0,4db/km ở 1310nm, ≤0,3db/km ở 1550nm | Loại sợi: | G652D, G657A2 |
| OEM: | Có sẵn | Kháng nghiền nát: | 3000N/100mm |
| Loại cáp: | Ống lỏng lẻo | Nhịp: | 100m/150m/200m/400m |
| Nhiệt độ lưu trữ: | -40 ° C đến +70 ° C. | Hình dạng vật chất: | Cáp tròn |
| Ăn mòn: | chống ăn mòn | Từ khóa: | Cáp sợi ngoài trời |
| Loại sợi quang: | Chế độ đơn G.652D | Màu sắc: | Màu đen hoặc tùy chỉnh |
| Sợi: | Chế độ đơn/chế độ đa | ||
| Làm nổi bật: | Cáp quang OPGW 24-48 lõi,Cáp OPGW đơn mode G652D,Cáp OPGW cho hệ thống điện |
||
Mô tả sản phẩm
CácCáp OPGWtích hợp sợi quang vào đường dây mặt đất trên cao của đường dây truyền tải điện áp cao, cho phép cả haiĐăng nối đất điệnvàtruyền thông quang họcThiết kế chức năng kép này làm tăng độ tin cậy của hệ thống và đơn giản hóa cơ sở hạ tầng. Nhờ cấu trúc kim loại tăng cường của nó, dây cáp mạnh mẽ, bềnvà chống lại căng thẳng môi trườngSo với các phương pháp lắp đặt sợi truyền thống, OPGW cho phépthời gian xây dựng ngắn hơnvàchi phí tổng thể thấp hơnbằng cách kết hợp các đường dây điện và truyền thông thành một.
Bảo vệ nâng cao: Các ống thép không gỉ được lấp đầy các hợp chất ngăn chặn nước để bảo vệ sợi quang chống ẩm và thiệt hại vật lý.
Nhỏ & Sức mạnh: Cáp có cấu trúc nhỏ gọn tuyệt vời và độ bền kéo cao, phù hợp với điều kiện môi trường khắc nghiệt.
Sự can thiệp điện từ tối thiểu: Được thiết kế để giảm nhiễu lẫn nhau giữa tín hiệu truyền thông và dòng mạch ngắn trong lưới điện.
Kết hợp dễ dàng: Phù hợp với các thông số kỹ thuật của dây nối đất tiêu chuẩn, làm cho việc lắp đặt đơn giản lý tưởng cho cả các dự án mới và thay thế.
Các cáp OPGW đóng một vai trò quan trọng trong cơ sở hạ tầng mạng thông minh hiện đại bằng cách cung cấp một xương sống truyền thông đáng tin cậy được tích hợp trực tiếp vào các đường truyền điện.Sự tích hợp này tạo điều kiện theo dõi thời gian thực, phát hiện lỗi và truyền dữ liệu, cải thiện hiệu quả lưới điện và giảm thời gian ngừng hoạt động.Các cáp OPGW hỗ trợ truyền dữ liệu tốc độ cao đường dài trong khi duy trì khả năng chống lại các yếu tố môi trường như sétThiết kế mạnh mẽ và chức năng kép của chúng làm cho chúng trở thành sự lựa chọn ưa thích cho các công ty tiện ích nhằm hiện đại hóa mạng lưới của họ với sự gián đoạn và chi phí tối thiểu.
Cáp OPGW chủ yếu được sử dụng cho truyền thông đường dây điện cùng với phụ kiện như bảo vệ rơle và hệ thống điều khiển tự động,và được lắp đặt cùng với các đường truyền điện cao áp.

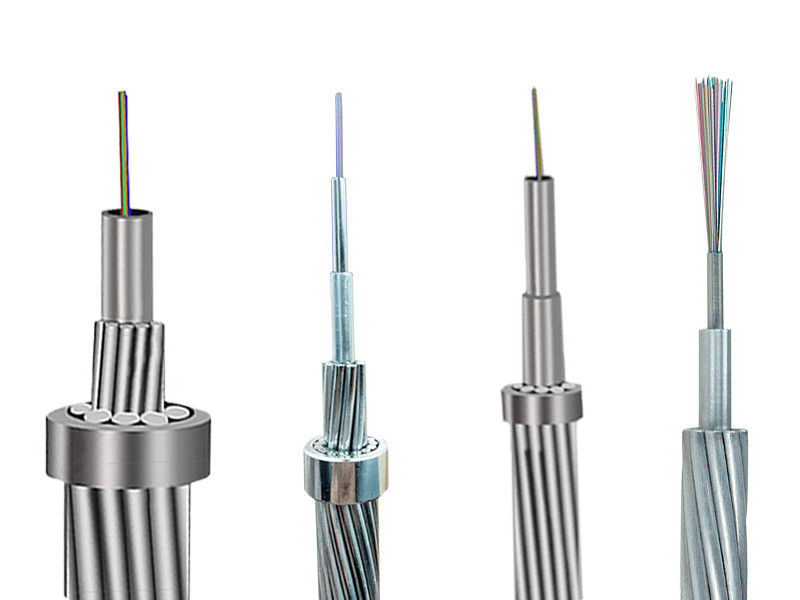

Sợi dây nối quang (OPGW) bao gồm hai hoặc ba lớp dây thép nhôm (ACS), hoặc sự kết hợp của dây ACS và dây hợp kim nhôm.Cấu trúc này được thiết kế để đáp ứng các yêu cầu chung của đường dây truyền điện, cung cấp cả sức mạnh cơ học và hiệu suất điện.
Các loại sợi có sẵn:G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (các tùy chọn khác nhau phù hợp với các ứng dụng khác nhau)
Số lượng lõi sợi:Tối đa 96 lõi
Phạm vi điện áp:Ứng dụng cho các đường dây điện tính năng lên đến 110 kV và thấp hơn
Cáp OPGW được sử dụng rộng rãi trong các đường dây điện trên không mới được xây dựng và phù hợp với các dự án đòi hỏi số lượng sợi cao và truyền điện cực cao (UHV).Chúng cũng cung cấp bảo vệ sét bằng cách an toàn dẫn các dòng mạch ngắn lỗi lớn thông qua cáp.

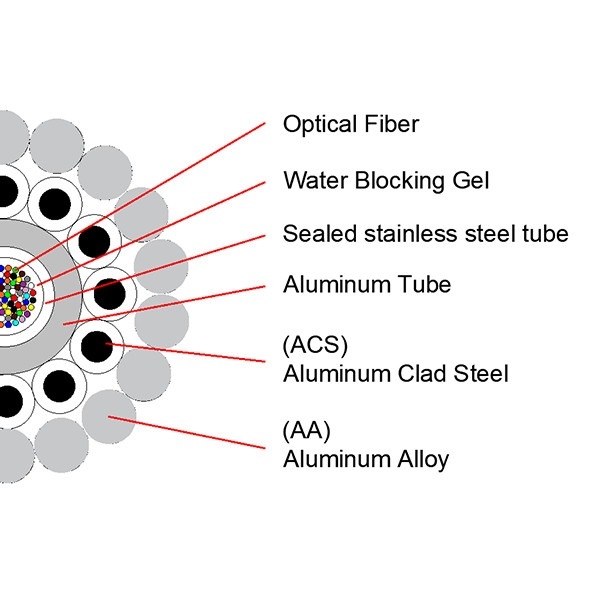

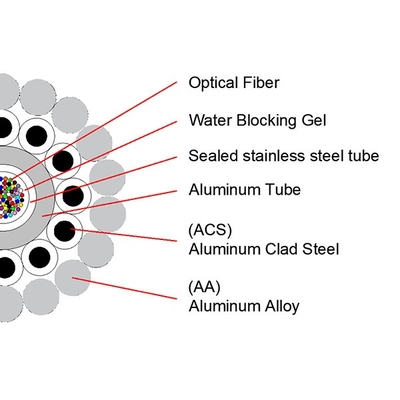

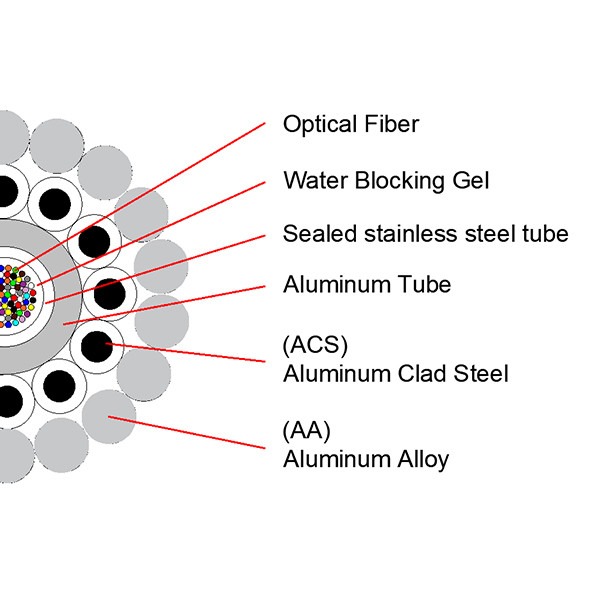

Thiết kế OPGW tiêu chuẩn bao gồm một ống thép không gỉ trung tâm được phủ nhôm, cung cấp bảo vệ mạnh mẽ và độ bền.
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình của ống thép không gỉ
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-232[343].0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
Thiết kế điển hình cho một lớp
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54).0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho lớp hai
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54).0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109).7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
Câu hỏi thường gặp
Bạn là một công ty thương mại hay nhà sản xuất?
Chúng tôi là một nhà sản xuất với hơn 10 năm kinh nghiệm, chuyên về nghiên cứu, phát triển và sản xuất cáp sợi quang, cáp thả, cáp vá, và hơn thế nữa.Nhà máy của chúng tôi nằm ở thành phố Quảng Châu.Chào mừng các bạn đến thăm chúng tôi!
Chất lượng sản phẩm của anh thế nào?
Trước khi giao hàng, mỗi sợi được kiểm tra kỹ lưỡng để đảm bảo chất lượng. Sau khi xác nhận giá, bạn có thể yêu cầu mẫu miễn phí để xác minh tiêu chuẩn sản phẩm của chúng tôi.
Anh có nhận đơn đặt hàng nhỏ không?
Chúng tôi hỗ trợ khách hàng của chúng tôi các dự án mới và hiểu rằng kinh doanh thường bắt đầu với đơn đặt hàng nhỏ.
Thời gian giao hàng thông thường của anh là bao lâu?
Việc giao hàng thường mất 3~7 ngày làm việc, tùy thuộc vào số lượng đặt hàng. Hãy yên tâm, chúng tôi sẽ sắp xếp vận chuyển ngay lập tức khi thanh toán được nhận.
Bạn có cung cấp dịch vụ OEM không?
Chúng tôi có thể in logo của bạn trên sản phẩm và phù hợp với bất kỳ ý tưởng tùy chỉnh nào bạn có.
