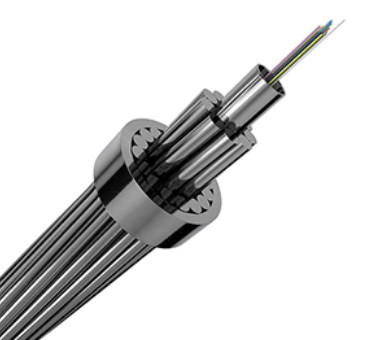

Cáp OPGW (Optical Power Ground Wire)được thiết kế để kết hợp chức năng của một hệ thống truyền thông sợi quang với vai trò của một dây nối đất trong các đường truyền điện áp cao.Cáp được đặt trong dây đất của dây điện trên khôngThiết kế hai mục đích này cải thiện hiệu quả tổng thể và độ tin cậy của cả mạng điện và mạng liên lạc.cung cấp một cấu trúc mạnh mẽ và ổn định nhờ vào các dây kim loại tăng cườngVì sợi quang được tích hợp trong dây đất, OPGW giảm thời gian xây dựng và chi phí so với các phương pháp khác, hợp lý hóa việc triển khai.
Xây dựng thép không gỉ bền: Việc sử dụng các ống thép không gỉ chất lượng cao, chứa các hợp chất ngăn chặn nước, đảm bảo bảo vệ tối ưu cho sợi quang, ngăn ngừa thiệt hại do độ ẩm hoặc các yếu tố môi trường.
Sức mạnh cao và thiết kế nhỏ gọn: Cáp nhỏ gọn nhưng mạnh mẽ, được thiết kế để chịu được điều kiện thời tiết khắc nghiệt và căng thẳng cơ học cao, làm cho nó phù hợp với các dải dài trong môi trường điện áp cao.
Sự can thiệp tối thiểu: Lượng điện trong lưới điện có tác động tối thiểu đến mạng truyền thông quang học, đảm bảo hoạt động ổn định và không bị nhiễu.
Dễ cài đặt: Các cáp OPGW được thiết kế để thay thế trực tiếp dây nối đất truyền thống, giúp chúng dễ dàng lắp đặt mà không thay đổi đáng kể cơ sở hạ tầng hiện có, tiết kiệm thời gian và giảm chi phí.
Bằng cách tích hợp sợi quang với cơ sở hạ tầng đường dây điện, cáp OPGW cung cấp một giải pháp hiệu quả về chi phí, đáng tin cậy và hiệu quả cho truyền thông tốc độ cao trong mạng truyền tải điện.
OPGW (Optical Power Ground Wire)chủ yếu được sử dụng cho các hệ thống truyền thông điện, bao gồm bảo vệ rơle, truyền tự động và được lắp đặt bên cạnh các đường dây điện cao áp.

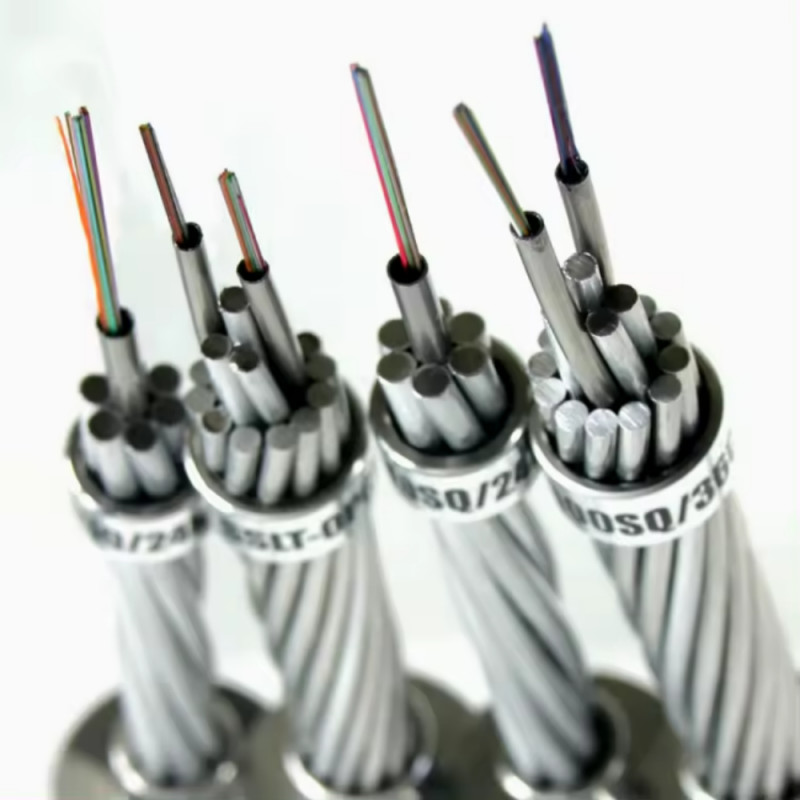

CácSợi dây đất quang dọc (OPGW)bao gồm nhiều lớp, thường là hai hoặc ba, của dây thép nhôm (ACS) hoặc sự kết hợp của dây ACS và dây hợp kim nhôm.Thiết kế của nó được thiết kế để đáp ứng nhu cầu của hầu hết các đường dây truyền điện trên cao.
Loại sợi: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (cung cấp sự linh hoạt trong lựa chọn dựa trên yêu cầu)
Số lượng sợi: Tối đa 96 lõi, tùy thuộc vào nhu cầu ứng dụng.
Phạm vi điện áp: Thích hợp cho các đường dây điện với mức điện áp 110kV hoặc thấp hơn.
Các đường dây điện trên không mới: Thường được sử dụng trong các đường dây điện áp cao mới được xây dựng, OPGW phục vụ như cả dây đất và phương tiện truyền thông.
Công suất sợi cao: Nó có thể xử lý số lượng sợi lớn, làm cho nó phù hợp với các đường truyền cực cao áp (UHV).
Bảo vệ chống sét: Cáp OPGW cung cấp sự bảo vệ thiết yếu bằng cách mang dòng mạch ngắn lớn, bảo vệ hệ thống khỏi sét và lỗi điện.
OPGW tích hợp các chức năng truyền tải điện và truyền thông, cung cấp một giải pháp hợp lý cho cơ sở hạ tầng năng lượng hiện đại.

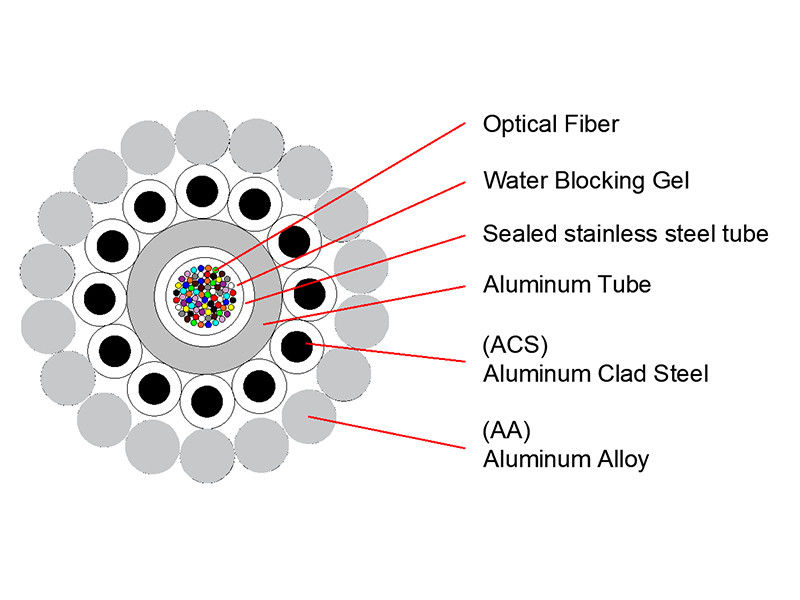

Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình của ống thép không gỉ
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-232[343].0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
Thiết kế điển hình cho một lớp
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54).0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho lớp hai
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54).0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109).7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
