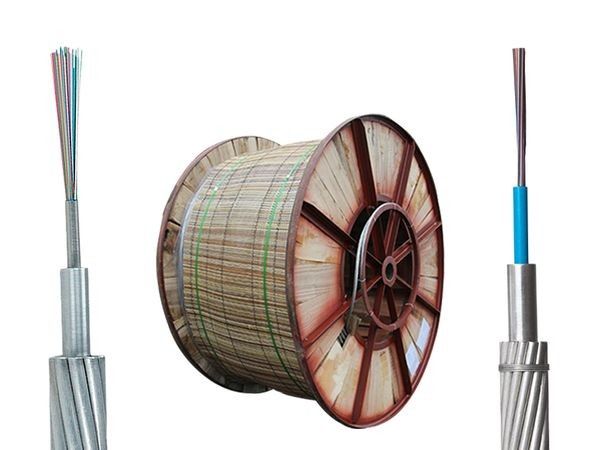

Mô tả OPGW
Cáp quang OPGW là để đặt sợi quang trong dây đất của đường truyền điện áp cao trên không để tạo thành mạng truyền thông sợi quang trên đường truyền.Cấu trúc này có hai chức năng của dây đất và truyền thôngCác dây điện mặt đất quang học là đáng tin cậy hơn, ổn định và vững chắc do bao bì dây kim loại. Bởi vì các đường dây mặt đất trên đầu và cáp quang học được kết hợp như một toàn thể,so với các phương pháp khác của cáp quang, thời gian xây dựng được rút ngắn và chi phí xây dựng được tiết kiệm.
Đặc điểm và lợi thế của cáp quang OPGW
Sử dụng công nghệ sản xuất ống thép không gỉ tốt, ống được lấp đầy với các hợp chất ngăn chặn nước có thể bảo vệ hiệu quả sợi quang
Khám gọn tốt và độ bền kéo cao
Dòng điện cắt ngắn có ít can thiệp lẫn nhau giữa lưới điện và mạng truyền thông
Tương tự như các thông số kỹ thuật dây đất thông thường, nó rất thuận tiện để lắp đặt và có thể thay thế trực tiếp dây đất ban đầu.
OPGW chủ yếu được sử dụng cho truyền thông điện với phụ kiện, bảo vệ tiếp nối, truyền tự động, lắp đặt cùng với các đường dây điện áp cao.

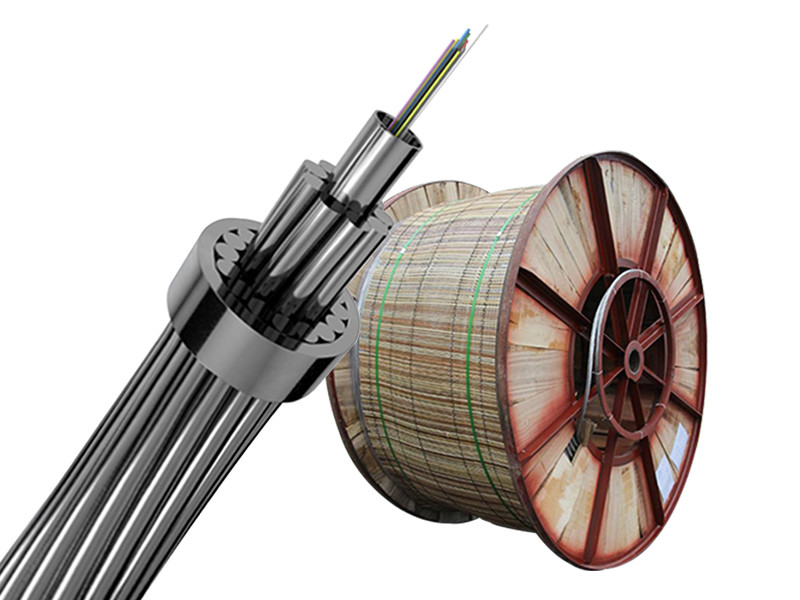

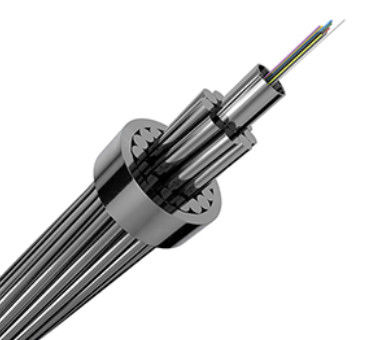

Sợi dây kết nối quang (OPGW) được kết nối bằng hai hoặc ba lớp dây thép bọc nhôm (ACS) hoặc trộn dây ACS và dây hợp kim nhôm,Thiết kế của nó được điều chỉnh đầy đủ cho các nhu cầu đường dây điện phổ biến nhất.
Loại sợi:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 Là tùy chọn
Số lượng chất xơ:Tối đa 96 lõi
Phạm vi điện áp áp dụng:Các đường dây điện với mức điện áp từ 110KV trở xuống.
Ứng dụng:Thường được sử dụng trong các đường dây điện trên không mới được xây dựng. Có thể đáp ứng các yêu cầu của số lượng lớn sợi và đường truyền cực cao điện áp (UHV).Có thể cung cấp bảo vệ chống sét bằng cách truyền lớn lỗi mạch ngắn hiện tại

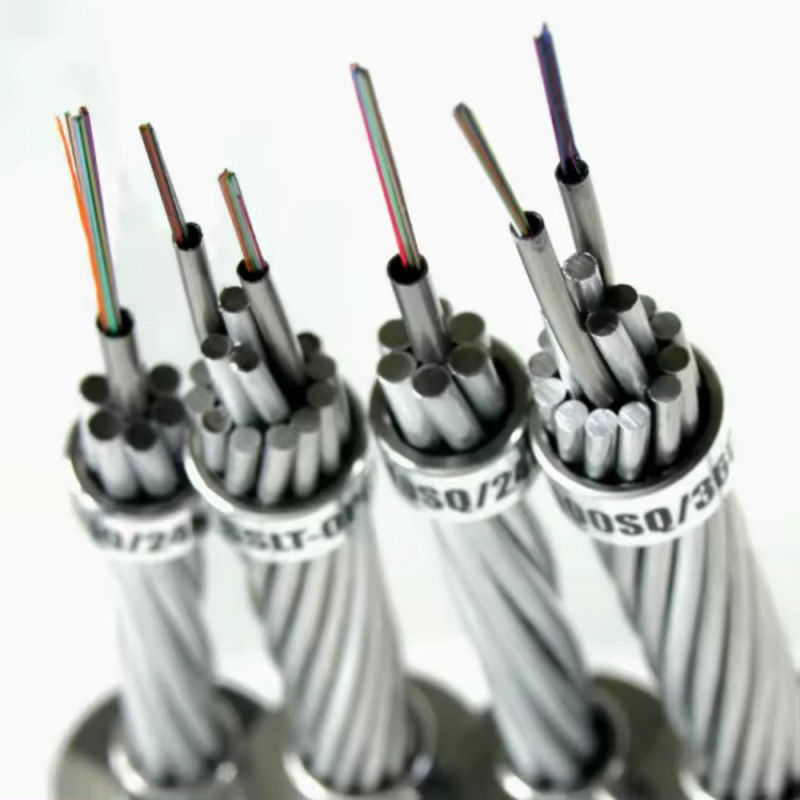

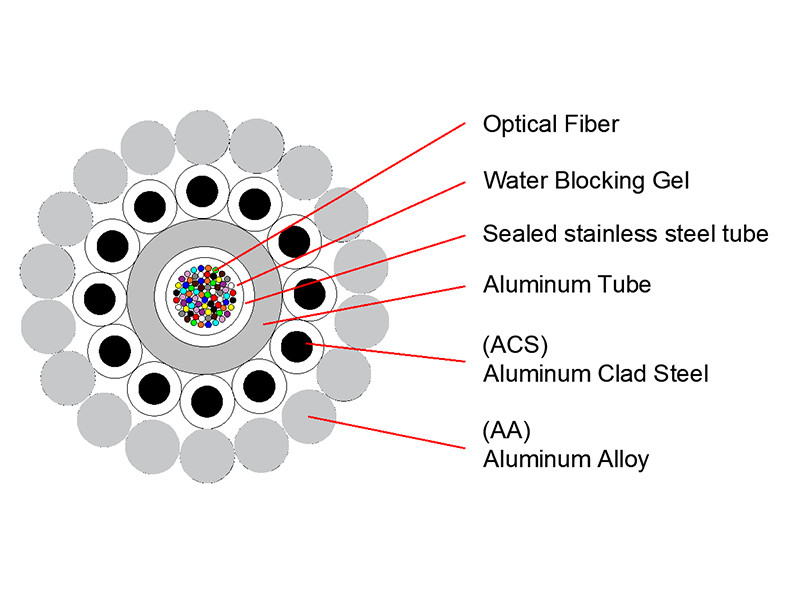

Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
OPGW với ống nhôm PBT
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-113 ((87).9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
Thiết kế điển hình của ống thép không gỉ
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-89[55]4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129.5) | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5) | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
Thiết kế điển hình cho ba lớp:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn (KA2s) |
| OPGW-232[343].0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
Thiết kế điển hình của ống thép không gỉ được phủ AL trung tâm
Thiết kế điển hình cho một lớp
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54).0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
Thiết kế điển hình cho lớp hai
| Thông số kỹ thuật | Số lượng sợi | Chiều kính ((mm) | Trọng lượng (kg/km) | RTS(KN) | Vòng ngắn ((KA2s) |
| OPGW-143 ((87).9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
Thiết kế điển hình của ống lỏng thép không gỉ trung tâm
Thiết kế điển hình cho lớp đơn:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-32 ((40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54).0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-425;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55).9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55).1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54).5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
Thiết kế điển hình cho lớp hai:
| Thông số kỹ thuật | Số lượng sợi | Chiều kính (mm) | Trọng lượng (kg/km) | RTS (KN) | Vòng ngắn (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77).8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 ((99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109).7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118).4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
