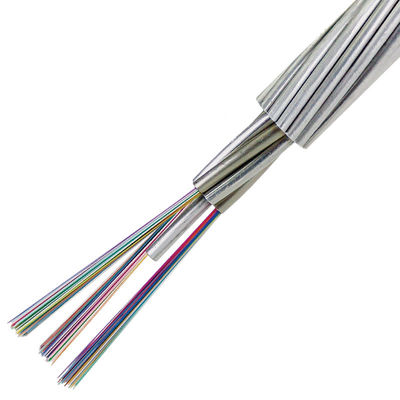

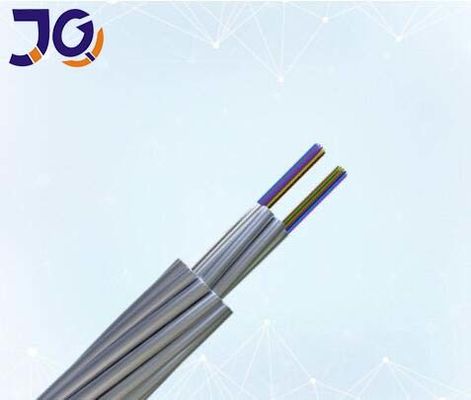

Composite Overhead Ground Wire Stranded-Tube Sợi quang Cáp quang OPGW
Dây nối đất trên không tổng hợp sợi quang (OPGW) là một dây nối đất trên không có chứa sợi quang.Nó có nhiều chức năng như dây nối đất trên không và giao tiếp quang học.Nó chủ yếu được sử dụng cho các đường dây thông tin 110KV, 220KV, 500KV, 750KV và hệ thống truyền tải điện cao thế mới.Nó cũng có thể được sử dụng để thay thế các đường dây nối đất hiện có của hệ thống truyền tải điện cao thế cũ, thêm đường dây thông tin quang, truyền tải dòng điện thời gian ngắn và cung cấp khả năng chống sét.Các cấu trúc khác có thể được tùy chỉnh theo yêu cầu.

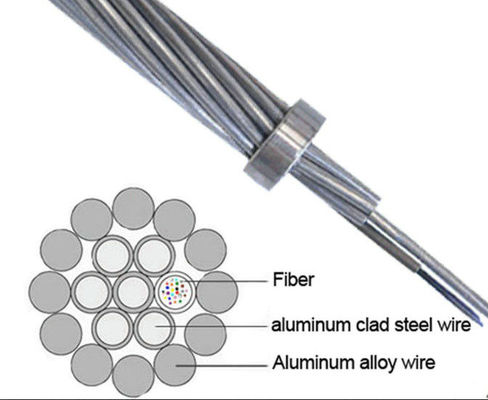

Mặt cắt ngang của OPGW
Nét đặc trưng
• Các ống thép không gỉ chứa đầy gel kỵ nước giúp bảo vệ và hỗ trợ các sợi quang học
• Hiệu suất kéo tốt
• Đường kính nhỏ, trọng lượng nhẹ, tải trọng bổ sung vào tháp thấp
• Chiều dài vượt quá sợi quang thích hợp của đơn vị quang học dễ dàng để chế tạo
• Nhiệt độ vận chuyển / bảo quản: -40 ℃ đến + 65 ℃
Ngày kỹ thuật
Phân loại | Vật chất | Giá trị | |
Xây dựng |
Sợi quang | G652D / G655, v.v. | 2 - 48 |
Ống bảo vệ | Ống thép không gỉ | 1,5 - 6mm | |
Dòng mắc kẹt | Dây AS / dây AA / Thanh Al | 1,5 - 6mm | |
Tối đaĐường kính | 18mm | ||
Tối đaMặt cắt ngang | 200mm2 | ||
Đặc tính |
Theo các tiêu chuẩn như DL / T 832, IEC60794-4-10, IEEE1138 | ||
Tối đaĐộ bền kéo (RTS) (kN) | 280 | ||
Tối đaCường độ nghiền (N / 100mm) | 2200 | ||
Tối đaCông suất dòng điện ngắn (40 ℃ -200 ℃) (kA2s) | 100 | ||
Min.Bán kính uốn (Động) | 20D | ||
Min.Bán kính uốn (Tĩnh) | 15D | ||
Hiệu suất môi trường | Cài đặt (℃) | -10 đến +50 | |
Vận chuyển và hoạt động (℃) | -40 đến +65 |
Đặc điểm quang học
Sự suy giảm | Băng thông | Chế độ phân tán phân tán | ||||||
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
Chất xơ riêng lẻ | Giá trị liên kết thiết kế (M = 20, Q = 0,01%) | |
G652D | - | - | ≤0,35dB / km | ≤0,21dB / km | - | - | ≤0,20 giây / km | ≤0,1 giây / km |
G655 | - | - | - | ≤0,22dB / km | - | - | ≤0,20 giây / km | ≤0,1 giây / km |
50 / 125μm | ≤3.0dB / km | ≤1.0dB / km | - | - | ≥600MHz.km | ≥1200MHz.km | - | - |
62,5 / 125μm | ≤3,5dB / km | ≤1.0dB / km | - | - | ≥200MHz.km | ≥600MHz.km | - |
Loại cụ thể và dữ liệu kỹ thuật
Không. |
Thông số kỹ thuật |
||||||||
---|---|---|---|---|---|---|---|---|---|
Loại sản phẩm |
Loại cấu trúc |
Tối đaChất xơ |
Phần của dây AS |
Đường kính (mm) |
Trọng lượng cáp |
Tỷ lệ độ bền kéo (kN) |
20 ℃ DC Sức cản (Ω / km) |
Công suất hiện tại trong thời gian ngắn (40-200 ℃ kA2.s) |
|
1 |
OPGW-48B1.3-90- [112; 45] |
1 / 2,6 / 20AS + 4 / 2,5 / 20AS + 11 / 2.8 / 20AS, Bộ quang 2 / 2.5 |
48 | ≈90 | 13,2 | ≤641 | ≥112 | ≤0,98 | ≥45 |
2 |
OPGW-48B1.3-90- [57; 67] |
1 / 2,6 / 40AS + 4 / 2,5 / 40AS + 11 / 2.8 / 40AS, Bộ phận quang học 2 / 2.5 |
48 | ≈90 | 13,2 | ≤457 | ≥57 | ≤0,52 | ≥67 |
3 |
OPGW-24B1.3-100- [118; 50] |
1 / 2,6 / 20AS + 5 / 2,5 / 20AS + 11 / 2.8 / 20AS, Bộ phận quang học 1 / 2.5 |
24 | ≈100 | 13,2 | ≤674 | ≥118 | ≤0,93 | ≥50 |
4 |
OPGW-24B1.3-100- [60; 74] |
1 / 2,6 / 40AS + 5 / 2,5 / 40AS + 11 / 2.8 / 40AS, Bộ phận quang học 1 / 2.5 |
24 | ≈100 | 13,2 | ≤479 | ≥60 | ≤0,49 | ≥74 |
5 |
OPGW-24B1.3-110- [133; 63] |
1 / 2,6 / 20AS + 5 / 2,5 / 20AS + 10 / 3.2 / 20AS, Bộ phận quang học 1 / 2.5 |
24 | ≈110 | 14 | ≤760 | ≥133 | ≤0,83 | ≥63 |
6 |
OPGW-24B1.3-110- [140; 68] |
1 / 2,8 / 20AS + 5 / 2,7 / 20AS + 11 / 3.05 / 20AS, Bộ phận quang học 1 / 2.6 |
24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0,80 | ≥68 |
7 |
OPGW-24B1.3-110- [67; 95] |
1 / 2,9 / 20AS + 5 / 2,8 / 20AS + 12 / 2.8 / AA, Bộ phận quang học 1 / 2.7 |
24 |
≈37 ≈74 (AA) |
14.1 | ≤473 | ≥67 | ≤0,40 | ≥95 |
số 8 |
OPGW-36B1.3-120- [145; 73] |
1 / 3.0 / 20AS + 5 / 2.9 / 20AS + 12 / 2.9 / 20AS, Bộ phận quang học 1 / 2.8 |
36 | ≈120 | 14,6 | ≤820 | ≥145 | ≤0,77 | ≥73 |
9 |
OPGW-36B1.3-120- [95; 98] |
1 / 3.0 / 30AS + 5 / 2.9 / 30AS + 12 / 2.9 / 30AS, Bộ phận quang học 1 / 2.8 |
36 | ≈120 | 14,6 | ≤700 | ≥95 | ≤0,55 | ≥98 |
10 |
OPGW-36B1.3-120- [74; 110] |
1 / 3.0 / 40AS + 5 / 2.9 / 40AS + 12 / 2.9 / 40AS, Bộ phận quang học 1 / 2.8 |
36 | ≈120 | 14,6 | ≤582 | ≥74 | ≤0,42 | ≥110 |
11 |
OPGW-72B1.3-120- [147; 76] |
1 / 3.2 / 20AS + 4 / 3.0 / 20AS + 12 / 3.0 / 20AS, Bộ quang 2 / 2.9 |
72 | ≈120 | 15,2 | ≤832 | ≥147 | ≤0,76 | ≥76 |
12 |
OPGW-72B1.3-120-2 [96; 101] |
1 / 3.2 / 30AS + 4 / 3.0 / 30AS + 12 / 3.0 / 30AS, Bộ phận quang học 2 / 2.9 |
72 | ≈120 | 15,2 | ≤711 | ≥96 | ≤0,53 | ≥101 |
13 |
OPGW-72B1.3-120- [74; 114] |
1 / 3.2 / 40AS + 4 / 3.0 / 40AS + 12 / 3.0 / 40AS, Bộ quang 2 / 2.9 |
72 | ≈120 | 15,2 | ≤591 | ≥74 | ≤0,40 | ≥114 |
14 |
OPGW-36B1.3-130- [155; 85] |
1 / 3.2 / 20AS + 5 / 3.0 / 20AS + 12 / 3.0 / 20AS, Bộ phận quang học 1 / 2.9 |
36 | ≈130 | 15,2 | ≤879 | ≥155 | ≤0,72 | ≥85 |
15 |
OPGW-36B1.3-130- [102; 114] |
1 / 3.2 / 30AS + 5 / 3.0 / 30AS + 12 / 3.0 / 30AS, Bộ phận quang học 1 / 2.9 |
36 | ≈130 | 15,2 | ≤751 | ≥102 | ≤0,50 | ≥114 |
16 |
OPGW-36B1.3-130- [79; 137] |
1 / 3.2 / 40AS + 5 / 3.0 / 40AS + 12 / 3.0 / 40AS, Bộ phận quang học 1 / 2.9 |
36 | ≈130 | 15,2 | ≤624 | ≥79 | ≤0,40 | ≥137 |
17 |
OPGW-36B1.3-140- [175; 100] |
1 / 3,3 / 20AS + 5 / 3,2 / 20AS + 12 / 3.2 / 20AS, Bộ phận quang học 1 / 3.1 |
36 | ≈140 | 16.1 | ≤995 | ≥175 | ≤0,65 | ≥100 |
18 |
OPGW-36B1.3-140- [115; 140] |
1 / 3,3 / 30AS + 5 / 3,2 / 30AS + 12 / 3.2 / 30AS, Bộ phận quang học 1 / 3.1 |
36 | ≈140 | 16.1 | ≤850 | ≥115 | ≤0,45 | ≥140 |
19 |
OPGW-36B1.3-145- [86; 170] |
1 / 3,3 / 20AS + 5 / 3,2 / 20AS + 12 / 3.2 / AA, Bộ quang học 1 / 3.1 |
36 |
≈49 ≈96 (AA) |
16.1 | ≤611 | ≥86 | ≤0,31 | ≥170 |
20 |
OPGW-48B1.3-150- [182; 123] |
1 / 3,4 / 20AS + 5 / 3,3 / 20AS + 12 / 3.3 / 20AS, Bộ quang học 1 / 3.2 |
48 | ≈150 | 16,6 | ≤1055 | ≥182 | ≤0,60 | ≥123 |
21 |
OPGW-48B1.3-150- [122; 165] |
1 / 3,4 / 30AS + 5 / 3,3 / 30AS + 12 / 3.3 / 30AS, Bộ quang học 1 / 3.2 |
48 | ≈150 | 16,6 | ≤901 | ≥122 | ≤0,42 | ≥165 |
22 |
OPGW-48B1.3-150- [95; 195] |
1 / 3,4 / 40AS + 5 / 3,3 / 40AS + 12 / 3.3 / 40AS, Bộ phận quang học 1 / 3.2 |
48 | ≈150 | 16,6 | ≤747 | ≥95 | ≤0,33 | ≥195 |
23 |
OPGW-72B1.3-150- [172; 110] |
1 / 3,4 / 20AS + 4 / 3,3 / 20AS + 12 / 3.3 / 20AS, Đơn vị quang 2 / 3.2 |
72 | ≈150 | 16,6 | ≤998 | ≥172 | ≤0,64 | ≥110 |
24 |
OPGW-72B1.3-150- [116; 147] |
1 / 3,4 / 30AS + 4 / 3,3 / 30AS + 12 / 3.3 / 30AS, Bộ quang học 2 / 3.2 |
72 | ≈150 | 16,6 | ≤853 | ≥116 | ≤0,45 | ≥147 |
25 |
OPGW-48B1.3-170- [198; 150] |
1 / 3,6 / 20AS + 5 / 3,5 / 20AS + 12 / 3.5 / 20AS, Đơn vị quang 1 / 3.4 |
48 | ≈170 | 17,6 | ≤1190 | ≥198 | ≤0,54 | ≥150 |
26 |
OPGW-72B1.3-170- [199; 156] |
1 / 3,8 / 20AS + 4 / 3,6 / 20AS + 12 / 3.6 / 20AS, Bộ quang 2 / 3.5 |
72 | ≈170 | 18,2 | ≤1187 | ≥199 | ≤0,54 | ≥156 |
27 |
OPGW-48B1.3-180- [252; 125] |
1 / 3,8 / 14AS + 5 / 3,6 / 14AS + 12 / 3.6 / 14AS, Bộ phận quang học 1 / 3.5 |
48 | ≈180 | 18,2 | ≤1372 | ≥252 | ≤0,72 | ≥125 |
28 |
OPGW-48B1.3-180- [211; 175] |
1 / 3,8 / 20AS + 5 / 3,6 / 20AS + 12 / 3.6 / 20AS, Bộ quang 1 / 3.5 |
48 | ≈180 | 18,2 | ≤1255 | ≥211 | ≤0,50 | ≥175 |
29 |
OPGW-48B1.3-180- [147; 234] |
1 / 3,8 / 30AS + 5 / 3,6 / 30AS + 12 / 3.6 / 30AS, Đơn vị quang 1 / 3.5 |
48 | ≈180 | 18,2 | ≤1071 | ≥147 | ≤0,35 | ≥234 |
30 |
OPGW-48B1.3-180- [113,262] |
1 / 3,8 / 40AS + 5 / 3,6 / 40AS + 12 / 3.6 / 40AS, Bộ phận quang học 1 / 3.5 |
48 | ≈180 | 18,2 | ≤888 | ≥113 | ≤0,28 | ≥262 |
31 |
OPGW-48B1.3-235- [268; 243.4] |
1 / 2,7 / 20AS + 4 / 2,5 / 20AS + 12 / 2,5 / 20AS + 13 / 3,8 / 20AS, Đơn vị quang học 1 / 3.5 |
48 |
≈235 |
20.3 |
≤1594 |
≥268 |
≤0,38 |
≥243,4 |
Loại và bộ đếm quang học khác, dây bện có sẵn theo yêu cầu om.
Đặc điểm kiểm tra
Mục |
Phương pháp kiểm tra |
Yêu cầu |
---|---|---|
Căng thẳng |
IEC 60794-1-2-E1 Tải trọng: theo cấu trúc cáp Chiều dài mẫu: không dưới 10m, chiều dài liên kết không nhỏ hơn 100m Thời lượng: 1 phút |
40% RTS không có biến dạng fi bre bổ sung (0,01%), không có suy hao bổ sung (0,03dB). 60% RTS fi biến dạng bre≤0,25%, suy hao bổ sung ≤0,05dB (Không có sự suy giảm bổ sung sau khi thử nghiệm). |
Người mình thích |
IEC 60794-1-2-E3 Tải trọng: theo bảng trên, ba điểm Thời gian: 10 phút |
Suy hao bổ sung ở 1550nm ≤0,05dB / fi bre;Không có thiệt hại cho các yếu tố |
Thấm nước |
IEC 60794-1-2-F5B Thời gian: 1 giờ Chiều dài mẫu: 0,5m Chiều cao nước: 1m |
Không rò rỉ nước. |
Đi xe đạp nhiệt độ |
IEC 60794-1-2-F1 Chiều dài mẫu: Không dưới 500m Phạm vi nhiệt độ: -40 ℃ đến + 65 ℃ Chu kỳ: 2 Thời gian dừng kiểm tra chu kỳ nhiệt độ: 12h |
Sự thay đổi trong hệ số suy giảm phải nhỏ hơn 0,1dB / km ở 1550nm. |
Đóng gói & Vận chuyển
• Trống cáp tiêu chuẩn
• Chiều dài cuộn tiêu chuẩn: 2 / 3km / cuộn, chiều dài khác cũng có sẵn
OPGW phải được quấn chặt chẽ và đồng đều trên một cuộn sắt gỗ chắc chắn phù hợp với ANSI / AA 53-1981 hoặc bằng.Các trục quay phải được làm trễ bằng các thanh sắt bằng gỗ chắc chắn để tránh cho OPGW bị hư hỏng trong các hoạt động vận chuyển, xếp dỡ, lưu trữ và xâu chuỗi thông thường.
