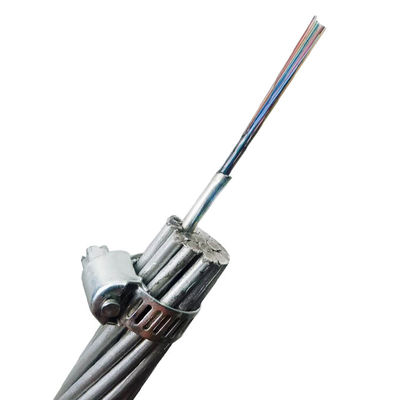

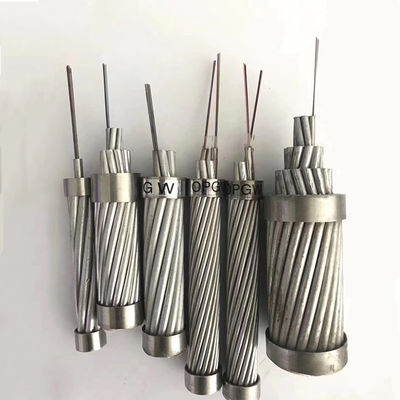

24 lõi 48 lõi hệ thống điện điện quang điện dây nối đất cáp OPGW
Người liên hệ : JQ CABLE
Số điện thoại : +15079563166
WhatsApp : +15079563166
Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | Cuộn ván ép / tùy chỉnh |
---|---|---|---|
Thời gian giao hàng : | 5-8 NGÀY LÀM VIỆC | Điều khoản thanh toán : | L / C, T / T, Western Union |
Khả năng cung cấp : | 4500km mỗi tháng |
Nguồn gốc: | QUẢNG CHÂU, TRUNG QUỐC | Hàng hiệu: | JQ/OEM |
---|---|---|---|
Chứng nhận: | ISO9001 ROHS CE-EMC FCC SDOC | Số mô hình: | OPGW |
Thông tin chi tiết |
|||
Loại sợi: | chế độ đơn / đa chế độ | Áo khoác: | Nhôm |
---|---|---|---|
Tên sản phẩm: | Cáp quang ngoài trời | Chiều dài: | 2km hoặc chiều dài tùy chỉnh |
Kết cấu: | Ống lỏng | Chất xơ: | 4-288 điểm |
Nhiệt độ hoạt động: | -40 ~ +60 C | ||
Làm nổi bật: | Cáp quang OPGW đơn mode ngoài trời,cáp quang OPGW 4 lõi đơn mode,cáp quang opgw 2km |
Mô tả sản phẩm
Dây nối đất trên không tổng hợp sợi quang (OPGW) là một dây nối đất trên không có chứa sợi quang.Nó có nhiều chức năng như dây nối đất trên không và giao tiếp quang học.Nó chủ yếu được sử dụng cho các đường dây thông tin 110KV, 220KV, 500KV, 750KV và hệ thống truyền tải điện cao thế mới.Nó cũng có thể được sử dụng để thay thế các đường dây nối đất hiện có của hệ thống truyền tải điện áp cao trên không cũ, thêm đường dây thông tin quang, truyền tải dòng điện thời gian ngắn và cung cấp khả năng chống sét.Các cấu trúc khác có thể được tùy chỉnh theo yêu cầu.
Đặc tính sản phẩm
• Các ống thép không gỉ chứa đầy gel kỵ nước giúp bảo vệ và hỗ trợ các sợi quang học
• Hiệu suất kéo tốt
• Đường kính nhỏ, trọng lượng nhẹ, tải trọng bổ sung vào tháp thấp
• Chiều dài vượt quá sợi quang thích hợp của đơn vị quang học dễ dàng chế tạo
Cấu tạo và Hiệu suất
Phân loại | Vật chất | Giá trị | |
Xây dựng |
Sợi quang | G652D / G655, v.v. | 2 - 48 |
Ống bảo vệ | Ống thép không gỉ | 1,5 - 6mm | |
Dòng mắc kẹt | Dây AS / dây AA / Thanh Al | 1,5 - 6mm | |
Tối đaĐường kính | 18mm | ||
Tối đaMặt cắt ngang | 200mm2 | ||
Đặc tính |
Theo các tiêu chuẩn như DL / T 832, IEC60794-4-10, IEEE1138 | ||
Tối đaĐộ bền kéo (RTS) (kN) | 280 | ||
Tối đaSức mạnh nghiền nát(N / 100mm) | 2200 | ||
Tối đaCông suất dòng điện ngắn (40℃-200℃) (kA2s) | 100 | ||
Min.Bán kính uốn (Động) | 20D | ||
Min.Bán kính uốn (Tĩnh) | 15D | ||
Hiệu suất môi trường | Cài đặt (℃) | -10 đến +50 | |
Vận chuyển và Vận hành (℃) | -40 đến +65 |
Đặc điểm sợi quang
Sự suy giảm | Băng thông | Chế độ phân tán phân tán | ||||||
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
Chất xơ riêng lẻ | Giá trị liên kết thiết kế (M = 20, Q = 0,01%) | |
G652D | - | - | ≤0,35dB / km | ≤0,21dB / km | - | - | ≤0,20 giây / km | ≤0,1 giây / km |
G655 | - | - | - | ≤0,22dB / km | - | - | ≤0,20 giây / km | ≤0,1 giây / km |
50 / 125μm | ≤3.0dB / km | ≤1.0dB / km | - | - | ≥600MHz.km | ≥1200MHz.km | - | - |
62,5 / 125μm | ≤3,5dB / km | ≤1.0dB / km | - | - | ≥200MHz.km | ≥600MHz.km | - | - |
• Nhiệt độ vận chuyển / bảo quản: -40 ℃ đến + 65 ℃
Bao bì và trống
• Trống cáp tiêu chuẩn
• Chiều dài cuộn tiêu chuẩn: 2 / 3km / cuộn, chiều dài khác cũng có sẵn
