Người liên hệ : JQ CABLE
Số điện thoại : +8618122383351
WhatsApp : +8618122383351
| Số lượng đặt hàng tối thiểu : | 5 km | chi tiết đóng gói : | Trống gỗ |
|---|---|---|---|
| Thời gian giao hàng : | 5-8 ngày làm việc | Điều khoản thanh toán : | L/C, T/T, Western Union |
| Khả năng cung cấp : | 300 km mỗi ngày |
| Nguồn gốc: | QUẢNG CHÂU, TRUNG QUỐC | Hàng hiệu: | JQ/OEM |
|---|---|---|---|
| Chứng nhận: | ISO9001 ROHS CE-EMC FCC SDOC | Số mô hình: | GYTC8A |
|
Thông tin chi tiết |
|||
| Loại sợi: | G652D/G657A1 | Số lượng sợi: | 2-144 lõi |
|---|---|---|---|
| Chiều dài: | 2 km hoặc Tùy chỉnh | Số mô hình: | GYTC8S/GYFTC8S/GYXTC8A |
| Màu sắc: | Màu đen | dây đưa tin: | Dây thép bện 1.0 * 7 |
| Cấu trúc: | cáp hình 8 | Loại: | Băng APL |
| Nhiệt độ hoạt động: | -40 ~ +60 C | Ứng dụng: | ứng dụng trên không ngoài trời |
| Tên sản phẩm: | Hình 8 Cáp quang tự hỗ trợ | Lớp sợi: | Một |
| bọc thép: | băng nhôm | Số mô hình: | GYTC8S |
| nhà máy: | Vâng | Bán kính uốn: | 20d-30d |
| Lông vũ: | Mạnh | Áo khoác: | Thể dục |
| vỏ ngoài: | PE / LSZH / OFNP | Chất liệu vỏ bọc bên ngoài: | LSZH PE HDPE |
| Tiêu chuẩn: | Rohs, UL, ETL, IEC | Dịch vụ: | OEM&ODM |
| phụ: | Hợp chất làm đầy ống (Gel) | Hương thơm: | Băng thép |
| Tự hỗ trợ: | Dây thép bị mắc kẹt | thành viên sức mạnh: | Sợi Aramid |
| Làm nổi bật: | Cáp quang bọc thép Messenger,Cáp quang bọc thép GYFTC8S,Tự hỗ trợ cáp quang sợi bọc thép |
||
Mô tả sản phẩm
Cáp quang hình số 8 tự treo FRP bọc thép GYFTC8S
Mô tả cáp quang hình số 8

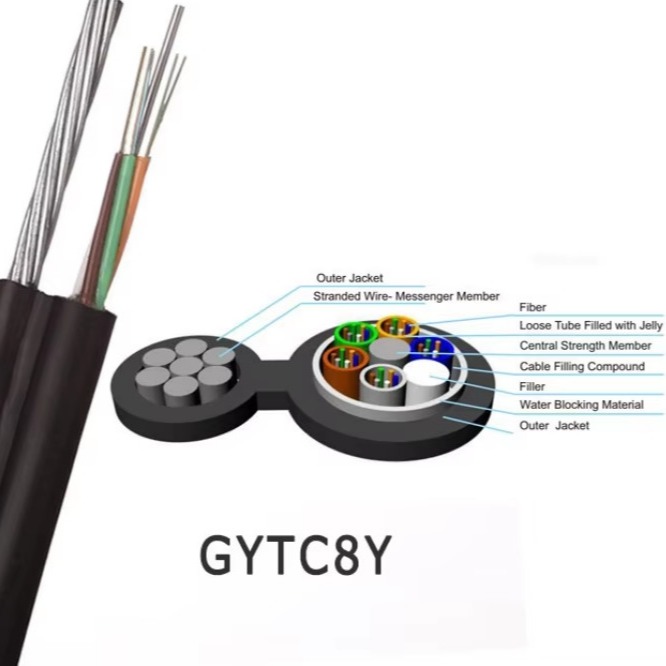

Cáp quang hình số 8, bao gồm các mẫu như GYFTC8S, GYTC8S, GYXTC8S và GYXTC8Y, là loại cáp ngoài trời tự treo được sử dụng rộng rãi trong các công trình trên không. Nó có khả năng chống ẩm và áp lực bên ngoài mạnh mẽ. Phần tử chịu lực kim loại của cáp bao gồm các sợi thép bện, trong khi phần hỗ trợ được bọc trong lớp vỏ polyethylene (PE), tạo thành hình dạng số 8 đặc trưng.
Đặc trưng
Thiết kế dây bện cung cấp độ bền kéo tuyệt vời, hỗ trợ việc lắp đặt tự chịu lực và giảm chi phí triển khai.
Thể hiện độ bền cao dưới áp lực cơ học và sự thay đổi nhiệt độ.
Sử dụng các ống lỏng chịu lực cao với khả năng chống thủy phân để đảm bảo độ tin cậy lâu dài.
Gel đặc biệt bên trong các ống cung cấp sự bảo vệ quan trọng cho sợi quang.
Nhiều chiến lược thiết kế được áp dụng để đảm bảo hiệu suất chống thấm nước:
Phần tử chịu lực trung tâm làm bằng dây thép hoặc FRP
Hợp chất điền đầy chống thấm nước bên trong các ống lỏng
Điền đầy toàn bộ lõi trong suốt cáp
Thêm lớp PSP để tăng cường khả năng chống ẩm
Đặc tính quang học
| Mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Đường kính trường mode | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Đường kính lớp phủ | um | 124.8±0.7 | |
| Độ không tròn của lớp phủ | % | ≤0.7 | |
| Lỗi đồng tâm lõi-lớp phủ | um | ≤0.5 | |
| Đường kính lớp phủ | um | 245±5 | |
| Độ không tròn của lớp phủ | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ-lớp phủ | um | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Thông số kỹ thuật
| Mô hình sợi | G.652D | ||
| Thiết kế (Phần tử chịu lực + Ống & Chất độn) | 1+5 | ||
| Phần tử chịu lực trung tâm | Vật liệu | Dây thép | |
| Đường kính (+0.05)mm | 1.5 | ||
| Ống lỏng | Vật liệu | PBT | |
| Đường kính (+0.06)mm | 2.0 | ||
| Độ dày (+0.03)mm | 0.32 | ||
| Số lõi tối đa/Ống | 12 | ||
| Dây độn | Vật liệu | PE | |
| Màu | Trắng | ||
| Đường kính (+0.06)mm | 2.1 | ||
| Phần tử chịu lực bện | Vật liệu | dây thép bện | |
| Loại | φ1.0mm x7 | ||
| Lớp bọc thép | Vật liệu | Băng thép | |
| Vỏ ngoài① | Vật liệu | PE | |
| Độ dày (+0.03)mm | 1. | ||
| Vỏ ngoài① | Vật liệu | MDPE | |
| Độ dày (40.03)mm | 1.8 | ||
| Đường kính cáp (土0.2)mm | 9.0*16.0 (danh nghĩa) | ||
| Trọng lượng cáp (+10)kg/km | 160 (danh nghĩa) | ||
| Kéo /N (ngắn hạn) | 5000 | ||
| Kéo /N (dài hạn) | 1500 | ||
| Nghiền/N (ngắn hạn) | 1000 | ||
| Nghiền /N (ngắn hạn) | 300 | ||
| Suy hao | 1310nm | 0.35dB/KM | |
| 1550nm | 0.22dB/KM | ||
| Bán kính uốn cong tối thiểu | Không có lực căng | 10.0*Cableφ | |
| Dưới lực căng tối đa | 20.0xCableφ | ||

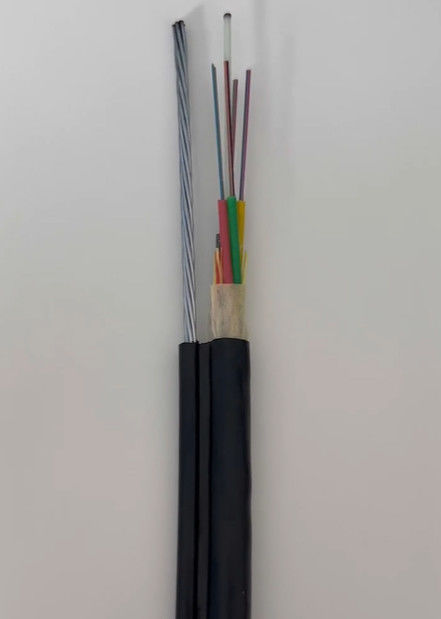

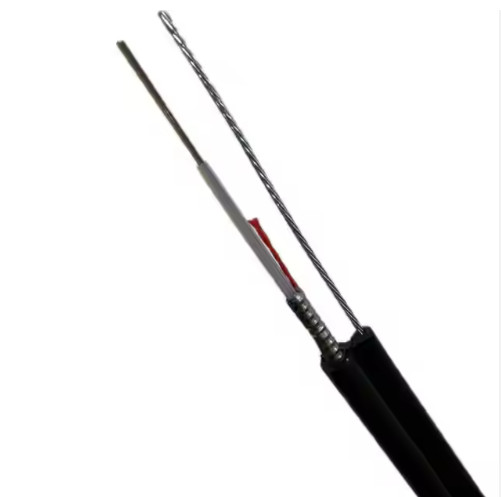

Hiển thị hình ảnh
Đóng gói
• Trống gỗ cáp tiêu chuẩn
• Chiều dài cuộn tiêu chuẩn: 2/3km/cuộn, chiều dài khác cũng có sẵn
Câu hỏi thường gặp
1. Bạn có phải là nhà sản xuất trực tiếp?
Có, chúng tôi là nhà sản xuất thực sự với hơn 10 năm kinh nghiệm trong ngành.
2. Bạn có hỗ trợ các đơn hàng số lượng nhỏ không?
Chắc chắn rồi. Chúng tôi hoan nghênh các đơn hàng nhỏ, đặc biệt là cho các dự án mới, vì chúng tôi hiểu rằng mọi doanh nghiệp đều bắt đầu bằng một bước đi đầu tiên.
3. Thời gian bảo hành sản phẩm của bạn là bao lâu?
Chúng tôi cung cấp bảo hành 25 năm cho cáp quang của mình.
4. Thời gian giao hàng thông thường của bạn là bao lâu?
Thông thường, các đơn hàng được xử lý và vận chuyển trong vòng 3 đến 5 ngày làm việc.
5. Năng lực sản xuất hàng năm của bạn là bao nhiêu?
Cáp quang ngoài trời/trong nhà: 6.000.000 km mỗi năm
Cáp FTTH/FTTX/FTTA: 6.000.000 km mỗi năm
Dây nhảy và Pigtails: 12.400.000 chiếc mỗi năm
6. Bạn có cung cấp các sản phẩm và thương hiệu tùy chỉnh không?
Có, chúng tôi cung cấp dịch vụ OEM và ODM. Chỉ cần gửi cho chúng tôi thiết kế hoặc yêu cầu của bạn, và chúng tôi sẽ lo phần còn lại.
