Nhà Sản phẩmHình 8 Cáp quang4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
Liên hệ với bây giờ

4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a

Nguồn gốc: Quảng Châu Trung Quốc Hàng hiệu: JQ
Chứng nhận: ISO9001 Số mô hình: GYTC8Y/GYXTC8Y

Thông tin chi tiết
Đường kính sợi: 9/125μm Bán kính uốn: 20D
Áo khoác: UV PE đường kính ốp: 125,0±0,1
Hệ thống chặn nước: làm đầy hợp chất Sử dụng cáp: Bên ngoài
Chiều kính bên ngoài: 7.0mm-9.0mm Tự hỗ trợ: Dây thép bị mắc kẹt / Dây thép
thành viên sức mạnh: Sợi Aramid
Làm nổi bật:

Hình 8 Cáp sợi quang

,

Cáp quang sợi 12 lõi

,

GYXTC8Y Hình 8 Cáp sợi quang

Mô tả sản phẩm

4core 6core 12core hình 8 Cáp quang sợi với dây thép Mini hình 8 Cáp Gyxtc8y Gyxtc8a

Mô tả sản phẩm

Hình 8 Cáp sợi quang
  • Đảm bảo tự cung cấp:Hình 8 Cáp sợi quang được thiết kế để tự hỗ trợ, loại bỏ sự cần thiết của phần cứng hoặc cấu trúc bổ sung.
  • Sợi thép thắt:Cáp được củng cố bằng dây thép rào, cung cấp độ bền và hỗ trợ cao cho các thiết bị trên không.
  • áo khoác UV PE:Cáp được phủ bằng vật liệu UV PE, cung cấp sự bảo vệ tuyệt vời chống lại điều kiện thời tiết khắc nghiệt và bức xạ UV.
  • Vải nhôm/vải thép bọc thép:Cáp được bọc bằng băng nhôm hoặc băng thép, cung cấp bảo vệ bổ sung chống lại gặm nhấm, độ ẩm và các yếu tố bên ngoài khác.

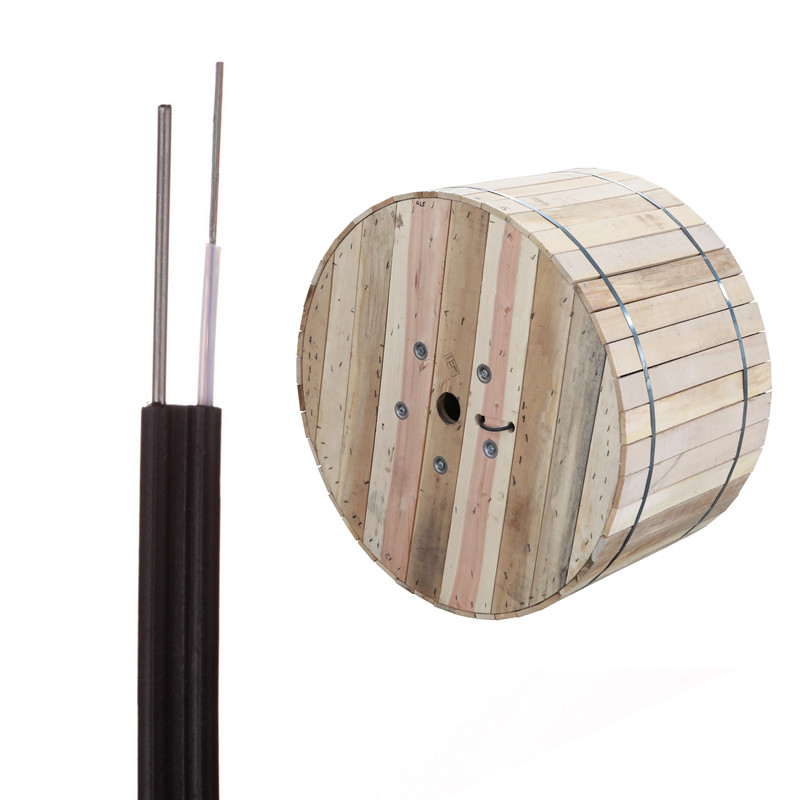

4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 0

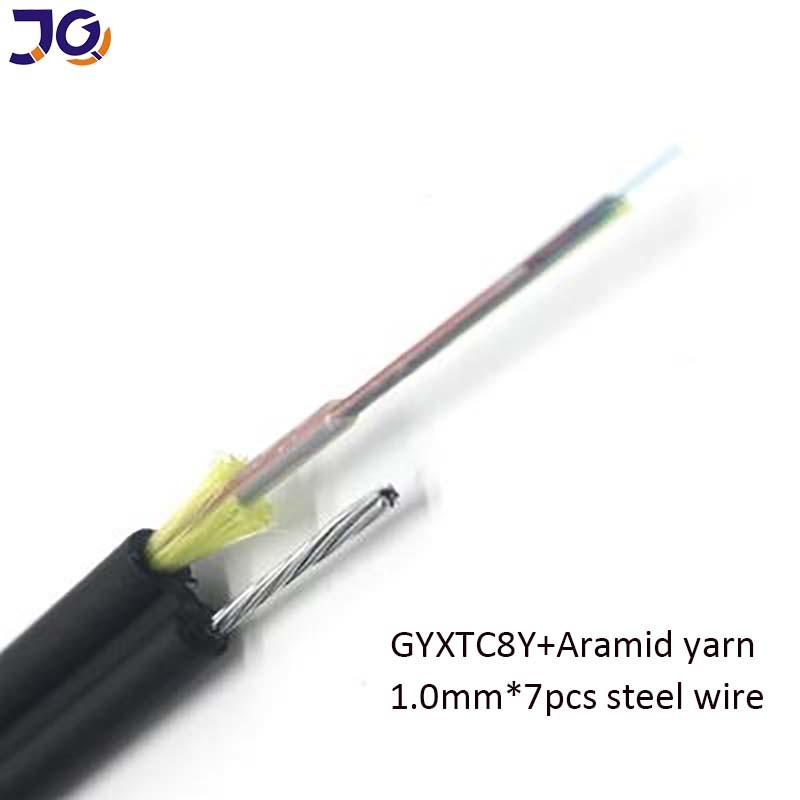

4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 1

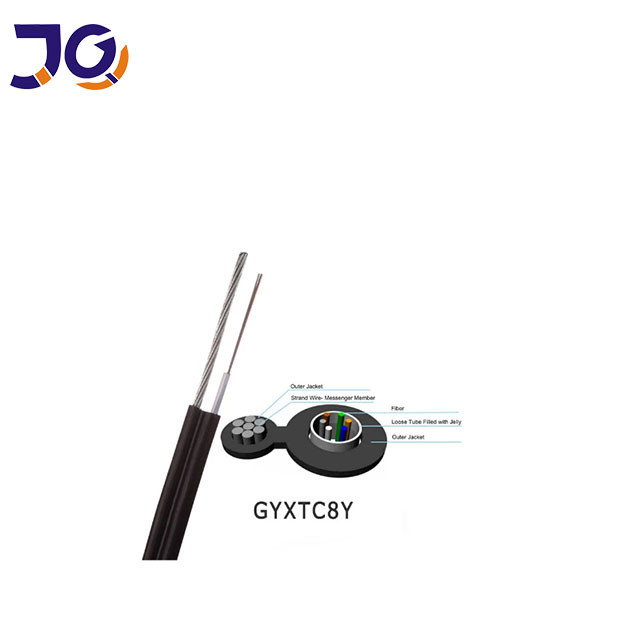

Cấu trúc cáp và tham số
Sợi
số
Sợi thép kẽm
đường kính
Thả lỏng
ống
Độ dày vỏ
(tiêu đề*)
Kết nối
kích thước
Kích thước cáp
W*H
(tính danh **)
Trọng lượng
(khoảng)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 x 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 x 12.0
77



* Độ dày lớp vỏ danh nghĩa có thể có độ khoan dung với ± 0,2mm.
** Kích thước cáp danh nghĩa có thể có độ khoan dung với ± 0,5 mm.



4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 2



Hiệu suất của sợi quang
Hiệu suất của sợi quang cáp (ITU-T Rec. G.652D)
Điểm
Thông số kỹ thuật
Loại sợi
Chế độ đơn
Vật liệu sợi
Silica doped
Tỷ lệ suy giảm
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0,36 dB/km
≤ 0,35 dB/km
≤ 0,22 dB/km
≤ 0,30 dB/km
Sự ngắt kết nối điểm
≤ 0,05 dB
Độ dài sóng cắt của cáp
≤ 1260 nm
Độ dài sóng phân tán bằng không
1300 ~ 1324 nm
Độ dốc phân tán bằng không
≤ 0,093 ps/nm2km
Phân tán màu sắc
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤ 3,5 ps/nm. km
≤ 5,3 ps/ ((nm. km)
≤ 18 ps/nm. km
≤ 22 ps/nm. km
PMD
≤0,2 ps/km1⁄2
Chuỗi đường trường chế độ @ 1310 nm
(8,6 ~ 9,5) ± 0,6 um
Lỗi đồng tâm lõi / lớp phủ
≤ 0,6 um
Chiều kính lớp phủ
125.0 ± 1 um
Không hình tròn lớp phủ
≤1,0%
Độ kính lớp phủ chính
245 ± 10 um
Mức độ thử nghiệm bằng chứng
100 kpsi (= 0,69 Gpa), 1%
Tùy thuộc nhiệt độ
0°C ~ +70°C @ 1310 & 1550nm
≤ 0,1 dB/km

Các thông số kỹ thuật:

Tên sản phẩm Hình 8 Cáp sợi quang
Sử dụng trên không Vâng.
Có thể tùy chỉnh Vâng.
Chiều kính cáp 7.0mm-16.0mm
Radius cong 20x đường kính cáp
Vật liệu áo khoác LSZH (Low Smoke Zero Halogen)
Phân tích uốn cong 20D
Vỏ cáp PE (Polyethylene)
Phục vụ bản thân Sợi thép thắt
áo khoác UV PE (Polyethylene chống tia UV)
Chiều kính sợi 9/125μm
Vật liệu giáp Dây băng nhôm hoặc băng thép
Sử dụng cáp Bên ngoài


Bao bì và vận chuyển:

Bao bì và vận chuyển

4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 3

4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 4



4 lõi 6 lõi 12 lõi cáp quang sợi với dây thép Mini hình 8 cáp Gyxtc8y Gyxtc8a 5
Chào mừng bạn đến thăm nhà máy của chúng tôi!
Liên hệ với tôi tại +86 18122384553 để có được mẫu miễn phí.
