Hình 8 Cáp quang sợi với băng nhôm / băng thép Thiết kế giáp và tự hỗ trợ cho điều kiện thời tiết khắc nghiệt

1km
MOQ
Hình 8 Cáp quang sợi với băng nhôm / băng thép Thiết kế giáp và tự hỗ trợ cho điều kiện thời tiết khắc nghiệt
Đặc trưng Bộ sưu tập Mô tả sản phẩm Yêu cầu báo giá
Đặc trưng
Thông số kỹ thuật
Đường kính sợi: 9/125μm
Bán kính uốn: 20D
Áo khoác: UV PE
đường kính ốp: 125,0±0,1
Hệ thống chặn nước: làm đầy hợp chất
Sử dụng cáp: Bên ngoài
Chiều kính bên ngoài: 7.0mm-9.0mm
Tự hỗ trợ: Dây thép bị mắc kẹt / Dây thép
thành viên sức mạnh: Sợi Aramid
Làm nổi bật:

9.0mm Hình 8 Cáp sợi quang

,

Cáp quang sợi tự nâng
Thông tin cơ bản
Nguồn gốc: Quảng Châu Trung Quốc
Hàng hiệu: JQ
Chứng nhận: ISO9001
Số mô hình: Gytc8y/gytc8a
Thanh toán
Mô tả sản phẩm

4core 6core 12core hình 8 Cáp quang sợi với dây thép Mini hình 8 Cáp Gyxtc8y Gyxtc8a

Mô tả sản phẩm

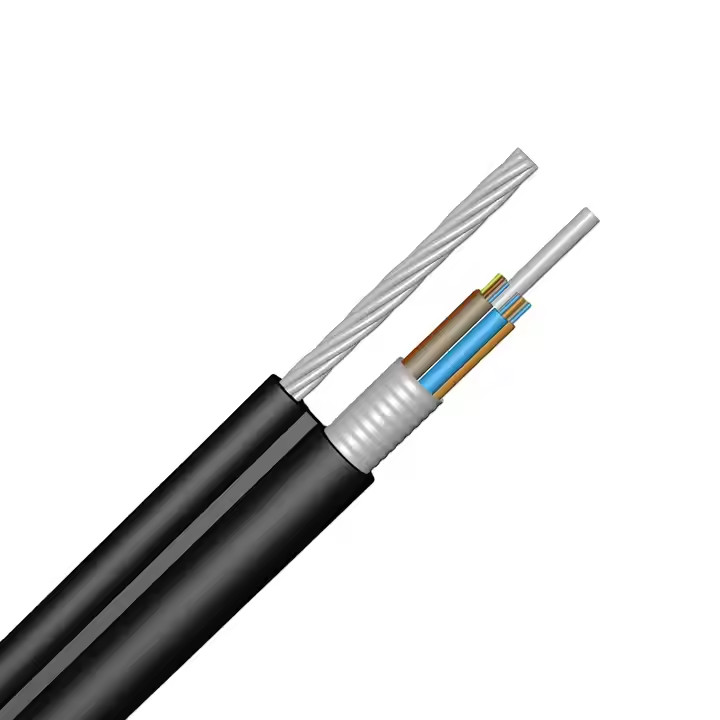

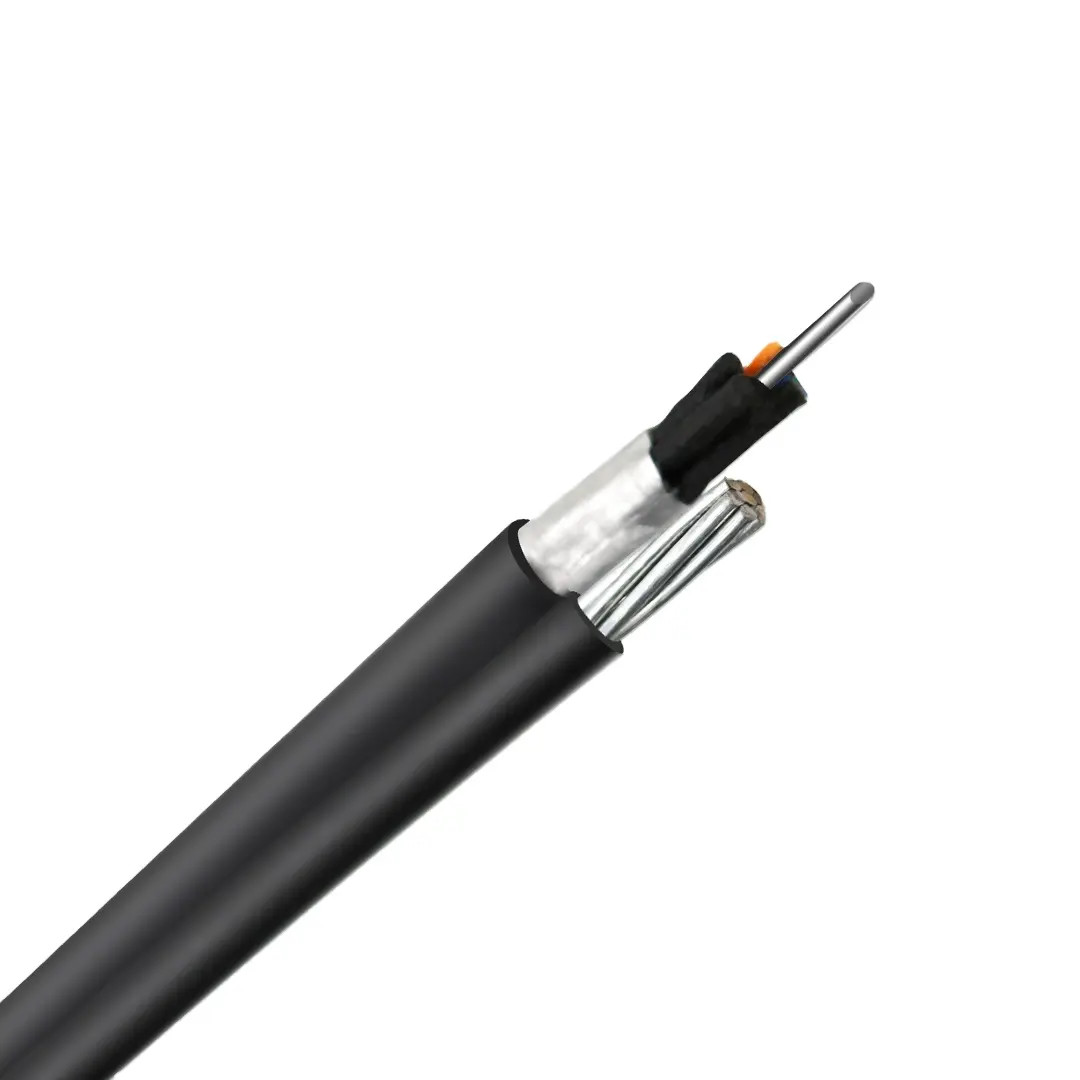

Hình 8 Cáp sợi quang
  • Đảm bảo tự cung cấp:Hình 8 Cáp sợi quang được thiết kế để tự hỗ trợ, loại bỏ sự cần thiết của phần cứng hoặc cấu trúc bổ sung.
  • Sợi thép thắt:Cáp được củng cố bằng dây thép rào, cung cấp độ bền và hỗ trợ cao cho các thiết bị trên không.
  • áo khoác UV PE:Cáp được phủ bằng vật liệu UV PE, cung cấp sự bảo vệ tuyệt vời chống lại điều kiện thời tiết khắc nghiệt và bức xạ UV.
  • Vải nhôm/vải thép bọc thép:Cáp được bọc bằng băng nhôm hoặc băng thép, cung cấp bảo vệ bổ sung chống lại gặm nhấm, độ ẩm và các yếu tố bên ngoài khác.
Hình 8 Cáp quang sợi với băng nhôm / băng thép Thiết kế giáp và tự hỗ trợ cho điều kiện thời tiết khắc nghiệt 0
Hình 8 Cáp quang sợi với băng nhôm / băng thép Thiết kế giáp và tự hỗ trợ cho điều kiện thời tiết khắc nghiệt 1
Hình 8 Cáp quang sợi với băng nhôm / băng thép Thiết kế giáp và tự hỗ trợ cho điều kiện thời tiết khắc nghiệt 2



Cấu trúc cáp và tham số
Sợi
số
Sợi thép kẽm
đường kính
Thả lỏng
ống
Độ dày vỏ
(tiêu đề*)
Kết nối
kích thước
Kích thước cáp
W*H
(tính danh **)
Trọng lượng
(khoảng)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8 x 11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 x 12.0
77



* Độ dày lớp vỏ danh nghĩa có thể có độ khoan dung với ± 0,2mm.
** Kích thước cáp danh nghĩa có thể có độ khoan dung với ± 0,5 mm.



 Hình 8 Cáp quang sợi với băng nhôm / băng thép Thiết kế giáp và tự hỗ trợ cho điều kiện thời tiết khắc nghiệt 3



Hiệu suất của sợi quang
Hiệu suất của sợi quang cáp (ITU-T Rec. G.652D)

Loại cáp
Số lượng sợi
Max.Fiber trong ống
Trọng lượng cáp kg/km
Chiều kính cáp ((mm)
Sức mạnh căng dài/nắn hạn N
Kháng nghiền Long/Short Term N/100MM
GYXTC8S 2~8
2~8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10~12
12
121
8.3*17.0
2000/6000
300/1000
S/N
Điểm
Phương pháp thử nghiệm
Điều kiện chấp nhận
1
Độ bền kéo IEC 794-1-E1
_ Trọng tải: 5,0KN _ Chiều dài cáp dưới tải: 50 m
- Thời gian tải: 1 phút
- Thay đổi mất mát £ 0.1 dB @ 1550 nm
- Không bị gãy sợi và không bị hư hỏng lớp vỏ.
2
Thử nghiệm nghiền
IEC 794-1-E3
- Trọng lượng: 1.0KN/100mm
- Thời gian tải: ≥1 phút.
- Thay đổi mất mát £ 0.1 dB @ 1550 nm
- Không bị vỡ sợi và không bị hư hỏng lớp vỏ.
3
Chống va chạm
IEC 794-1-E4
- Điểm tác động: 3
- Thời gian mỗi điểm: 1
- Năng lượng va chạm: 4,5 Nm
- bán kính đầu búa: 12,5mm
- Thay đổi mất mát £ 0.1 dB @ 1550 nm
- Không bị gãy sợi và không bị hư hỏng lớp vỏ.
4
Lập lặp đi lặp lại
IEC 794-1-E6
- bán kính uốn cong: 20 x cáp
- Trọng lượng: 150 N
- Tốc độ uốn cong: 3 giây/chu kỳ
- Số chu kỳ: 30
- Thay đổi mất mát £ 0.1 dB @ 1550 nm
- Không bị gãy sợi và không bị hư hỏng lớp vỏ.
5
Đòn xoắn
IEC 794-1-E7
- Chiều dài: 1m
- Trọng lượng: 150 N
- góc xoắn: ± 90°
- Tốc độ xoắn: 1 phút/chu kỳ
- Số chu kỳ: 10
- Thay đổi mất mát £ 0.1 dB @ 1550 nm
- Không bị gãy sợi và không bị hư hỏng lớp vỏ.
6
Thử nghiệm thâm nhập nước
IEC 794-1-F5B
- Độ cao nước: 1 m
- Chiều dài mẫu: 3 m
- Thời gian thử nghiệm: 24 giờ
- Không nước sẽ bị rò rỉ từ đầu đối diện của cáp.
7
Thử nghiệm chu kỳ nhiệt độ
IEC 794-1-F1
- Bước nhiệt độ:
+20oC→-40oC→+70oC →+20oC
- Thời gian cho mỗi bước: 12 giờ
- Số chu kỳ: 2
- Thay đổi mất mát £ 0,05 dB/km@1550 nm
- Không bị gãy sợi và không bị hư hỏng lớp vỏ.
8
Dòng chảy hợp chất
IEC 794-1-E14
- Chiều dài mẫu: 30 cm
- Nhiệt độ: 70 °C ± 2 °C
- Thời gian: 24 giờ
- Không có dòng chảy hợp chất.

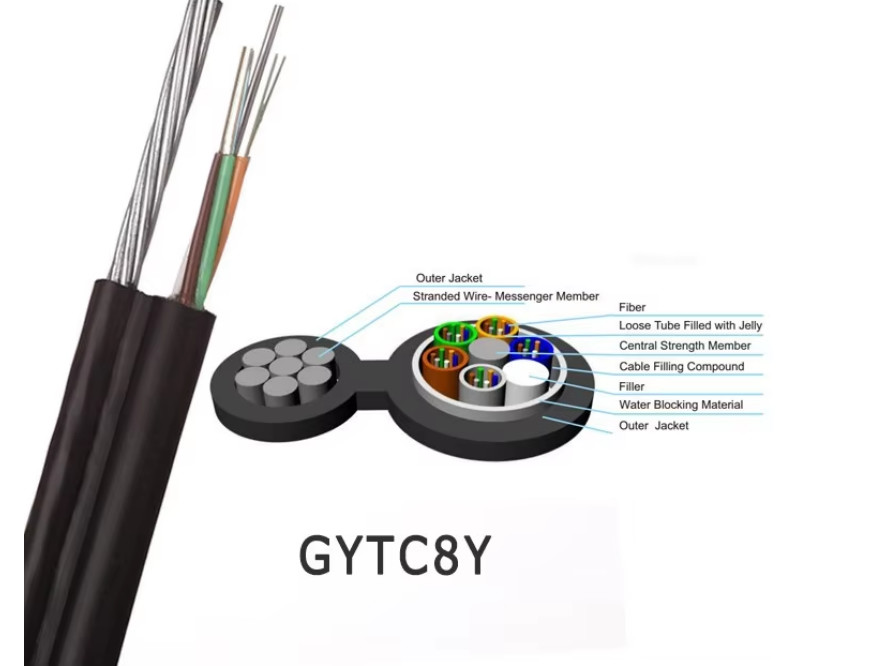

Số mẫu
GYTC8Y
Cấu trúc
Đơn vị
Parameter
Số lượng chất xơ
sợi
4~30
32~60
62~72
74~84
86~96
Nguyên tố
--
5
6
7
8
Chiều kính ống lỏng
mm
1.75
2.05
2.05
2.1
2.1
Các lõi mỗi ống (không quá)
--
6
12
12
Chiều điểm sức mạnh trung tâm/bộ PE (nếu cần thiết)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Chiều kính cáp (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Trọng lượng (khoảng)
Kg/km
133
152
175
180
190

Các thông số kỹ thuật:

Tên sản phẩm
GYTC8A/GYTC8Y
Loại sợi
G652D/ G657A
Màu sợi
Màu vàng/Aqua/Rose red/Black/White hoặc tùy chỉnh
Ứng dụng
Mạng truyền thông, không gian, trực tiếp chôn, ống dẫn, ect.
MOQ
1000 mét
Thời gian dẫn đầu
Trong vòng 15 ngày hoặc đàm phán
Thanh toán
Paypal / TT / DP hoặc đàm phán
Hàng hải
Xuất khẩu nhanh / Hàng hóa biển / Hàng hóa hàng không / Giao thông đường bộ

* Chiều dài tiêu chuẩn: 1000m;Dài khác có sẵn
*Trên đây chỉ là một đề xuất cho tải container, xin vui lòng tham khảo bộ phận bán hàng của chúng tôi cho số lượng cụ thể
