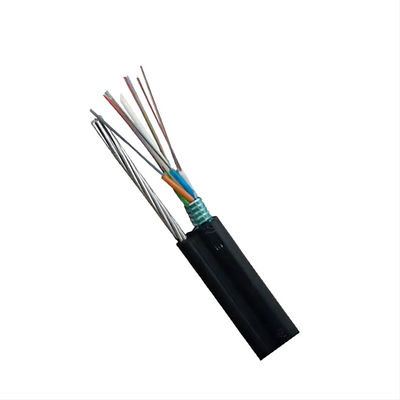

Cáp tự hỗ trợ GYTC8S GYTC8Y
Các sợi, 250µm, được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống được đổ đầy hợp chất làm đầy chống nước.Một dây thép định vị hoặc FRP ở trung tâm lõi như một thành viên cường độ kim loại.Các ống (và chất độn) được mắc xung quanh bộ phận chịu lực thành một lõi cáp tròn và nhỏ gọn.Một lớp thép lượn sóng được áp dụng xung quanh lõi cáp, lõi này được đổ đầy hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước.Phần cáp này đi kèm với các sợi dây, vì phần đỡ được hoàn thiện bằng vỏ bọc polyetylen (PE) có cấu trúc hình số 8.
Đặc trưng
--- Dây thép được sử dụng làm thành viên cường độ trung tâm
--- Hợp chất làm đầy ống lỏng lẻo
--- Làm đầy lõi cáp 100%
--- PSP tăng cường chống ẩm
Đặc điểm quang học
| Mặt hàng | Đơn vị | Sự chỉ rõ | |
| G652D | |||
| Chế độ đường kính trường | 1310nm | ô | 9.2±0,4 |
| 1550nm | ô | 10.4±0,5 | |
| đường kính ốp | ô | 124,8±0,7 | |
| Tấm ốp không tròn | % | ≤0,7 | |
| Lỗi đồng tâm ốp lõi | ô | ≤0,5 | |
| đường kính lớp phủ | ô | 245±5 | |
| lớp phủ không tuần hoàn | % | ≤6,0 | |
| Lỗi đồng tâm của lớp phủ-lớp phủ | ô | ≤12 | |
| Bước sóng cắt cáp | bước sóng | acc≤1260 | |
| Độ suy giảm (tối đa) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Các thông số kỹ thuật
| số lượng sợi | Kết cấu | Sợi mỗi ống |
Đường kính ống lỏng lẻo (mm) |
Đường kính CSM/đường kính pad (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp/ Chiều cao (mm) |
trọng lượng cáp (kg/km) |
| 4 | 1+5 | 4 | 1,8 ± 0,1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 6 | 1+5 | 6 | 1,9 ± 0,1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| số 8 | 1+5 | số 8 | 1,9 ± 0,1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 12 | 1+5 | 6 | 1,9 ± 0,1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 24 | 1+5 | 6 | 1,9 ± 0,1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
| 36 | 1+6 | 12 | 1,9 ± 0,1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
| 48 | 1+5 | 12 | 2,2 ± 0,1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
| 72 | 1+6 | 12 | 2,2 ± 0,1 | 2.0/2.0 | 1.6 | 10.8*16.3 | 190 |
| 96 | 1+8 | 12 | 2,2 ± 0,1 | 1.6/3.5 | 1.6 | 12*17.5 | 205 |
| 144 | 1+12 | 12 | 2,2 ± 0,1 | 2.0/6.4 | 1.8 | 15,8*21,3 | 320 |
đóng gói
• Trống Gỗ Cáp Tiêu Chuẩn
• Chiều dài cuộn tiêu chuẩn: 2/3km/cuộn, chiều dài khác cũng có sẵn
