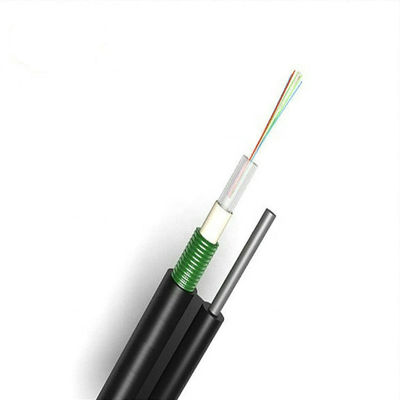

Tự hỗ trợ Cáp quang ngoài trời Gyxtc8s Cáp quang sợi quang
Thiết kế cáp
| Kích thước và thuộc tính | |||
| Thuộc tính chung | Bài học | Giá trị danh nghĩa | |
| Số lượng sợi (G.652D) | máy tính | Lên đến 12 | |
| Tối đaKhông có ống lỏng lẻo | máy tính | 1 | |
| Số sợi trên mỗi ống | máy tính | 12 | |
| Ống lỏng | Vật tư | PBT | |
| Đường kính cáp | mm | 5,0 * 7,4 | |
| Dây nam | Vật tư | Dây thép | |
| Vỏ bọc PE bên ngoài | Đường kính | mm | 2.0 |
| Vật tư | MDPE | ||
| Tối đalực kéo cho phép | n | 1000/3000 | |
| Bọc thép | Vật tư | Băng thép sóng | |
| Sức đề kháng nghiền nát | N / 100mm | 1000/1500 | |
Đặc trưng
--- Dây thép được sử dụng làm thành viên sức mạnh trung tâm
--- Hợp chất làm đầy ống lỏng
--- 100% làm đầy lõi cáp
--- PSP tăng cường chống ẩm
Đặc điểm quang học
| vật phẩm | Bài học | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |

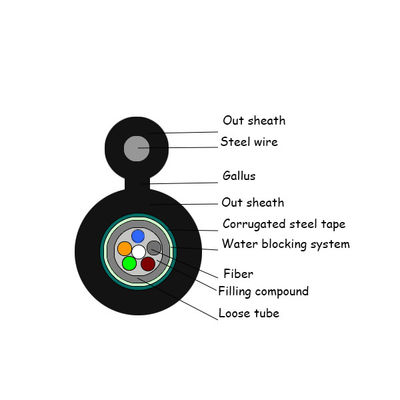

Cấu trúc cáp
Bưu kiện
1-5km / trống gỗ
