Tự hỗ trợ Cáp quang 48 lõi trên không Gytc8s
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
Thông tin chi tiết |
|||
Số mô hình: | GYFTC8S / GYFTC8A | Loại sợi: | G652D |
---|---|---|---|
Số lượng sợi: | 2-288cores | Chiều dài: | 2 km hoặc tùy chỉnh |
Màu sắc: | Đen | Dây Messenger: | 1.0 * 7 dây thép bện |
Ứng dụng: | Trên không, trên không | Kết cấu: | Hình 8 cáp |
Kiểu: | Singlemode & Multimode | Nhiệt độ hoạt động: | -40 ~ +60 C |
Điểm nổi bật: | 404 Not Found,OEM G652D Figure 8 Fiber Optic Cable,GYFTC8S Armored optical fiber cable |
Mô tả sản phẩm

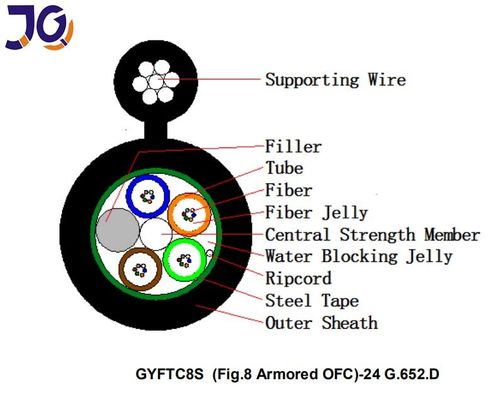

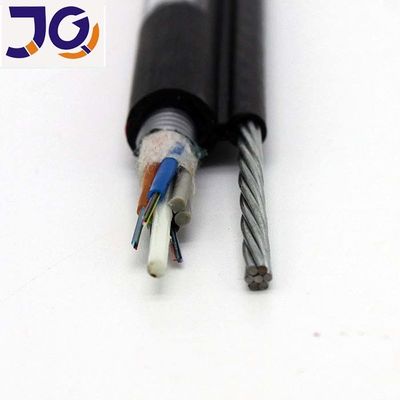

Cáp quang cường lực FRP tự hỗ trợ GYFTC8S / A bọc thép Hình 8
Các sợi, có kích thước 250µm, được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước.FRP nằm ở trung tâm của lõi như một bộ phận cường độ kim loại.Các ống (và chất độn) được bện xung quanh bộ phận cường lực thành một lõi cáp tròn và nhỏ gọn.Một lớp thép sóng được phủ xung quanh lõi cáp, được đổ đầy hợp chất làm đầy để bảo vệ nó khỏi sự xâm nhập của nước.Phần cáp này đi kèm với các dây bện, vì phần hỗ trợ được hoàn thiện bằng vỏ bọc polyetylen (PE) để có cấu trúc hình 8.
Đặc trưng
1, Độ bền kéo cao của dây bện đáp ứng yêu cầu tự hỗ trợ và giảm chi phí lắp đặt
2, Hiệu suất cơ học và nhiệt độ tốt
3, Ống lỏng có độ bền cao có khả năng chống thủy phân
4, Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ chất xơ quan trọng
5, Các biện pháp sau được thực hiện để đảm bảo cáp kín nước:
--- Dây thép được sử dụng làm thành viên sức mạnh trung tâm
--- Hợp chất làm đầy ống lỏng
--- 100% làm đầy lõi cáp
--- PSP tăng cường chống ẩm
Đặc điểm quang học
Mặt hàng | Đơn vị | Sự chỉ rõ | |
G652D | |||
Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
1550nm | ừm | 10.4±0,5 | |
Đường kính ốp | ừm | 124,8±0,7 | |
Ốp không tuần hoàn | % | ≤0,7 | |
Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
Đường kính lớp phủ | ừm | 245±5 | |
Lớp phủ không tuần hoàn | % | ≤6.0 | |
Cladding-Coating Concentricity Error | ừm | ≤12 | |
Bước sóng cắt cáp | nm | acc≤1260 | |
Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
1550nm | dBkm | ≤0,22 |
Các thông số kỹ thuật
Mô hình sợi | G.652D | ||
Thiết kế (Thành viên sức mạnh + Ống & Filler) | 1 + 5 | ||
CentralStrengthMember | Vật chất | FRP | |
Đường kính (+0.05) mm | 1,5 | ||
LooseTube | Vật chất | PBT | |
Đường kính (+0,06) mm | 2 | ||
Độ dày (+0.03) mm | 0,32 | ||
TheMax.CoreNO./Tube | 12 | ||
Filler Rope | Vật chất | LDPE | |
Màu sắc | trắng | ||
Đường kính (+0,06) mm | 2.1 | ||
Thành viên Strand Strength | Vật chất | Thép mạ kẽm | |
Kiểu | φ0,9x3 | ||
Lớp áo giáp | Vật chất | Băng thép | |
OuterSheath① | Vật chất | MDPE | |
Độ dày (+0.03) mm | 1. | ||
OuterSheath① | Vật chất | MDPE | |
Độ dày (40,03) mm | 1,8 | ||
Cáp Đường kính (土 0,2) mm | 9,5 * 17,8 (danh nghĩa) | ||
Trọng lượng cáp (+10) kg / km | 160 (danh nghĩa) | ||
Cài đặt tối thiểu / N | 1500 | ||
Sự suy giảm | 1310nm | 0,35dB / KM | |
1550nm | 0,21dB / KM | ||
Min.bendingradius | Không có căng thẳng | 10.0 * Cápφ | |
Dưới lực căng tối đa | 20.0xCableφ |
Buổi trình diển tranh ảnh
Câu hỏi thường gặp
1. bạn có phải là nhà sản xuất thực sự?
Đúng.Chúng tôi là nhà sản xuất thực sự với lịch sử 10 năm.
2. bạn có thể chấp nhận đơn đặt hàng nhỏ?
Có, đơn đặt hàng nhỏ có sẵn. Chúng tôi hỗ trợ dự án mới của khách hàng vì chúng tôi biết kinh doanh luôn là từ đơn đặt hàng nhỏ.
3. thời gian bảo hành của bạn là gì?
25 năm đối với cáp quang
4. thời gian giao hàng của bạn là gì?
Thường trong vòng 3-5 ngày làm việc
5. What về năng lực sản xuất hàng năm của bạn?
Cáp quang ngoài trời / trong nhà, sản lượng hàng năm của chúng tôi là 6.000.000 KM;
Cáp FTTH / FTTX / FTTA, là 6.000.000 KM mỗi năm;
Patch Cord / Pigtails, nó là 12.400.000 Pieces mỗi năm.
6. bạn có thể cung cấp các sản phẩm tùy chỉnh và logo?
-Đúng.Chúng tôi cung cấp dịch vụ OEM & ODM.Bạn có thể gửi cho chúng tôi bản vẽ của bạn.
