| Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | Trống gỗ |
|---|---|---|---|
| Thời gian giao hàng : | 5-8 ngày làm việc | Điều khoản thanh toán : | L/C, T/T, Western Union |
| Khả năng cung cấp : | 4500KM mỗi tháng |
| Nguồn gốc: | QUẢNG CHÂU, TRUNG QUỐC | Hàng hiệu: | JQ/OEM |
|---|---|---|---|
| Chứng nhận: | ISO9001 ROHS CE-EMC FCC SDOC | Số mô hình: | ADSS-24B1 |
|
Thông tin chi tiết |
|||
| Loại sợi: | Yofc hoặc fiberhome theo yêu cầu | Số lượng sợi: | 4 -144 lõi |
|---|---|---|---|
| Màu sắc: | Đen, Tùy chỉnh | Chiều dài: | 2km hoặc chiều dài tùy chỉnh |
| Chất liệu áo khoác: | MDPE/HDPE hoặc tại | tên: | Cáp quang ADSS |
| thành viên sức mạnh: | FRP sức mạnh trung tâm thành viên | Nhiệt độ hoạt động: | -40 ~ +60 C |
| kéo dài: | 50/100/200/300/400m | Cài đặt: | tự hỗ trợ trên không |
| vỏ bọc bên ngoài: | Thể dục | Cấu trúc cáp: | Ống lỏng hoặc ruy băng |
| Số lõi: | lõi 2-144 | Tên cáp: | Cáp ADSS sợi quang trên không |
| màu cáp: | Màu đen | Phương pháp lắp đặt: | trên không |
| Sợi Aramid: | Vâng | Mô hình cáp: | Cáp quang ADSS |
| sức mạnh: | Kevlar | số sức mạnh: | Sợi FRP, Kevlar Aramid |
| loại cáp: | Tự hỗ trợ toàn điện tử | Chất liệu vỏ bọc: | PE/TẠI |
| thành viên sức mạnh: | Sợi len Armid | thời gian thang máy: | 25 năm |
| Ứng dụng: | Mạng giao tiếp hoặc truy cập đường dài | ||
| Làm nổi bật: | Cáp quang sợi ADSS đơn,Cáp quang sợi ADSS ngoài trời,Cáp quang sợi ADSS dài 100m |
||
Mô tả sản phẩm
Cáp truyền thông 24 lõi AT/PE ADSS cáp quang sợi quang
Tất cả các loại cáp quang ADSS tự hỗ trợ 24 lõi với nhịp điệu 100m
Mô tả sản phẩm

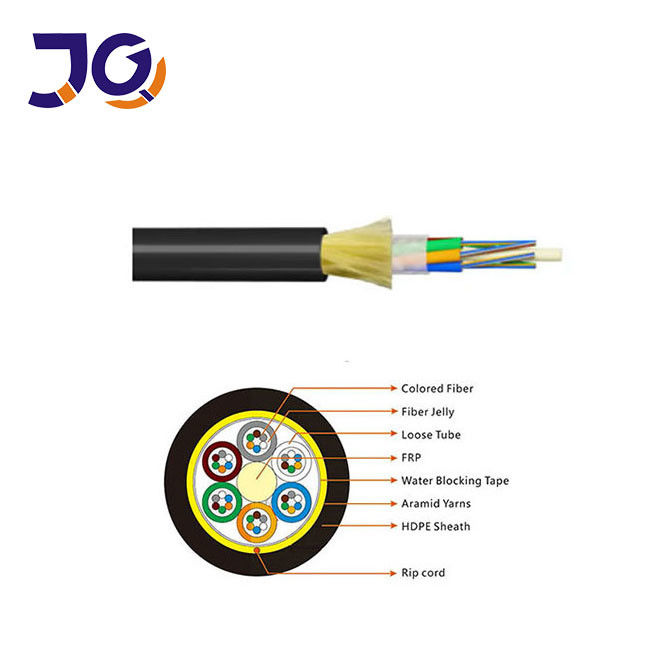

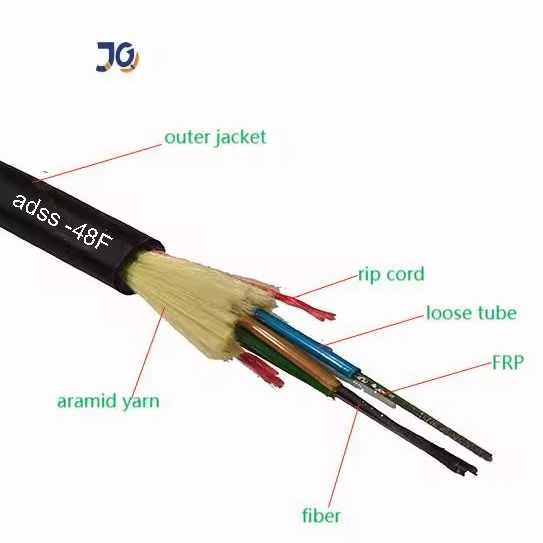

Cáp ADSS áp dụng cấu trúc bị mắc kẹt ống lỏng lẻo. Sợi 250μm được đặt trong các ống lỏng được làm từ các vật liệu nhựa mô-đun cao, chứa đầy gel chặn nước. Các ống này, cùng với các thanh phụ, bị mắc kẹt một cách trực tiếp xung quanh lõi cường độ phi kim loại trung tâm làm bằng nhựa gia cố sợi (FRP), tạo thành cấu trúc cáp tròn nhỏ gọn. Lõi sau đó được lấp đầy bằng một hợp chất bảo vệ và được bọc trong vỏ polyetylen (PE) bên trong mỏng. Một lớp sợi aramid được áp dụng trên vỏ bên trong để cung cấp thêm độ bền kéo. Cuối cùng, áo khoác ngoài PE hoặc chống theo dõi (AT) được ép đùn để hoàn thành cáp.
Đặc trưng
Để đảm bảo tính linh hoạt tuyệt vời, khả năng chống nghiền và hiệu suất kín nước, cáp có đầy đủ lõi và gel chặn nước trong các ống lỏng lẻo. Nó cung cấp cường độ cơ học đáng tin cậy và hiệu suất ổn định trên các biến thể nhiệt độ. Các ống lỏng được làm bằng vật liệu kháng thủy phân cao, mạnh, trong khi một hợp chất làm đầy được công thức đặc biệt cung cấp bảo vệ sợi thiết yếu. Một thanh FRP duy nhất đóng vai trò là thành viên sức mạnh phi kim loại trung tâm.
Ứng dụng
Thích hợp cho phương pháp đặt trên không
Nhiệt độ lưu trữ / vận hành: -40 ℃ ~+70 ℃
Đặc điểm quang học
| Mặt hàng | Đơn vị | Đặc điểm kỹ thuật | |
| G652d | |||
| Chế độ đường kính trường | 1310nm | Ừm | 9.2±0,4 |
| 1550nm | Ừm | 10,4±0,5 | |
| Đường kính ốp | Ừm | 124.8±0,7 | |
| Ốp không mạch | Phần trăm | ≤0,7 | |
| Lỗi đồng tâm lõi | Ừm | ≤0,5 | |
| Đường kính lớp phủ | Ừm | 245±5 | |
| Lớp phủ không mạch | Phần trăm | ≤6.0 | |
| Lỗi đồng tâm phủ lớp phủ | Ừm | ≤12 | |
| Bước sóng cắt cáp | nm | ACC≤1260 | |
| Suy giảm (tối đa.) | 1310nm | db/km | ≤0,36 |
| 1550nm | DBKM | ≤0,22 | |
Dữ liệu kỹ thuật
|
Span: 100m |
dưới 110kV |
24core |
|
cấu trúc tham số |
Các thành phần sức mạnh trung tâm: FRP |
Đường kính: 1,5mm |
|
Ống lỏng (thạch đầy) |
Đường kính ngoài: 1,8mm |
|
|
Vỏ bọc bên trong PE |
Độ dày: 0,9mm |
|
|
Vỏ bên ngoài PE |
Độ dày: 1,8mm |
|
|
Kỹ thuật tham số |
đường kính ngoài của cáp |
10,0mm |
|
Khu vực cắt ngang cáp |
95,03 mm2 |
|
|
Mô hình sợi |
G.652d |
|
|
Trọng lượng của cáp |
85kg/km |
|
|
Độ bền kéo được đánh giá (RTS) |
10 kN |
|
|
Minmum cho phép căng thẳng (MAT) |
4kn |
|
|
Eds |
3.2kN |
|
|
Mô đun của Young |
7,8 kN/mm2 |
|
|
Hệ số giãn nở nhiệt |
1.810-6/° C. |
|
|
Kháng cruss |
Dài hạn: 1100 N/100mm |
|
|
ngắn hạn: 2200 N/100mm |
||
|
Bán kính uốn cong cho phép |
Dài hạn (khi chạy) 220 mm |
|
|
Ngắn hạn (khi đặt) 360 mm |
Cáp sợi quang 4-144 Core ADSS
|
Sợi đếm |
Kết cấu |
Sợi mỗi ống |
Ống lỏng lẻo đường kính (mm) |
Đường kính CSM /đường kính pad (mm) |
Độ dày danh nghĩa áo khoác ngoài (mm) |
Đường kính cáp (mm) |
Cáp Cân nặng (kg/km) |
| 4 | 1+6 | 4 | 2.0 ± 0,1 | 2.3/2.3 | 1.7 | 10,5 ± 0,5 | 81 |
| 6 | 1+6 | 6 | 2.0 ± 0,1 | 2.3/2.3 | 1.7 | 10,5 ± 0,5 | 81 |
| 8 | 1+6 | 4 | 2.0 ± 0,1 | 2.3/2.3 | 1.7 | 10,5 ± 0,5 | 82 |
| 12 | 1+6 | 6 | 2.0 ± 0,1 | 2.3/2.3 | 1.7 | 10,5 ± 0,5 | 82 |
| 24 | 1+6 | 6 | 2.0 ± 0,1 | 2.3/2.3 | 1.7 | 10,5 ± 0,5 | 83 |
| 36 | 1+6 | 6 | 2.0 ± 0,1 | 2.3/2.3 | 1.7 | 10,5 ± 0,5 | 84 |
| 48 | 1+6 | 12 | 2,2 ± 0,1 | 2.6/2.6 | 1.7 | 11,1 ± 0,5 | 93 |
| 72 | 1+6 | 12 | 2,2 ± 0,1 | 2.6/2.6 | 1.7 | 11,1 ± 0,5 | 95 |
| 96 | 1+8 | 12 | 2,2 ± 0,1 | 3.0/3.9 | 1.7 | 12,5 ± 0,5 | 122 |
| 144 | 1+12 | 12 | 2,2 ± 0,1 | 3,5/6.4 | 1.7 | 15,5 ± 0,5 | 185 |
Gói chi tiết
| Loại cáp | Cái trống | ||||
| Chiều cao (mm) | Chiều rộng (mm) | Đường kính bên trong (mm) |
Chiều dài (km) |
Loại trống | |
| ADSS-4 | 900 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-6 | 900 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-8 | 900 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-12 | 900 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-24 | 900 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-36 | 900 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-48 | 950 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-72 | 950 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-96 | 1000 | 760 | 500 | 2 | Trống gỗ dán |
| ADSS-144 | 1200 | 760 | 500 | 2 | Trống gỗ dán |
Câu hỏi thường gặp
1. Bạn là một công ty thương mại hay nhà sản xuất?
Chúng tôi là một nhà sản xuất chuyên nghiệp với hơn 10 năm kinh nghiệm, chuyên về R & D và sản xuất cáp quang, cáp thả, dây vá, v.v. Nhà máy của chúng tôi được đặt tại Quảng Châu - bạn được chào đón đến thăm chúng tôi.
2. Chất lượng sản phẩm được đảm bảo như thế nào?
Tất cả các sợi trải qua thử nghiệm nghiêm ngặt trước khi giao hàng. Sau khi xác nhận giá, bạn có thể yêu cầu các mẫu miễn phí để đánh giá chất lượng của chúng tôi.
3. Bạn có chấp nhận đơn đặt hàng nhỏ không?
Có, chúng tôi hỗ trợ các đơn đặt hàng nhỏ, đặc biệt là cho các dự án mới. Chúng tôi hiểu rằng doanh nghiệp lớn thường bắt đầu nhỏ.
4. Thời gian giao hàng của bạn là gì?
Thông thường 3 ngày làm việc, tùy thuộc vào số lượng đặt hàng. Chúng tôi sẽ sắp xếp lô hàng kịp thời sau khi nhận được thanh toán của bạn.
5. Bạn có cung cấp dịch vụ OEM không?
Có, OEM có sẵn. Chúng tôi có thể in logo của bạn và tùy chỉnh sản phẩm dựa trên ý tưởng của bạn.
