Cáp truyền thông 24 lõi Cáp quang AT/PE ADSS
Tất cả điện đệm tự hỗ trợ 24 lõi ADSS Cáp sợi quang với 100m Span
Mô tả sản phẩm
Xây dựng cáp ADSS:
Bộ sưu tập lõi sợi
Tăng cường trung tâm
Các lớp bảo vệ
Đặc điểm
Ứng dụng
Thích hợp cho phương pháp đặt trên không
Lưu trữ / Nhiệt độ hoạt động: -40°C~+70°C
Đặc điểm quang học
| Các mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Độ kính trường chế độ | 1310nm | Ừm. | 9.2±0.4 |
| 1550nm | Ừm. | 10.4±0.5 | |
| Chiều kính lớp phủ | Ừm. | 124.8±0.7 | |
| Không hình tròn lớp phủ | % | ≤0.7 | |
| Lỗi tập trung của lớp phủ lõi | Ừm. | ≤0.5 | |
| Chiều kính lớp phủ | Ừm. | 245±5 | |
| Lớp phủ không hình tròn | % | ≤6.0 | |
| Lỗi tập trung lớp phủ | Ừm. | ≤12 | |
| Độ dài sóng cắt cáp | nm | acc≤1260 | |
| Sự suy giảm (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dữ liệu kỹ thuật
|
Chiều dài: 100m |
dưới 110kv |
24core |
|
cấu trúc tham số |
Các thành phần sức mạnh trung tâm: FRP |
Chiều kính: 1,5mm |
|
Bụi lỏng (đầy kẹo) |
Chiều kính bên ngoài:1.8mm |
|
|
Vỏ bên trong PE |
Độ dày: 0,9mm |
|
|
Vỏ ngoài PE |
Độ dày:1.8mm |
|
|
Kỹ thuật tham số |
đường kính bên ngoài của cáp |
10.0mm |
|
diện tích cắt ngang cáp |
95.03 mm2 |
|
|
Mô hình sợi |
G.652D |
|
|
Trọng lượng của cáp |
85kg/km |
|
|
Độ bền kéo (RTS) |
10 kn |
|
|
Động lực tối thiểu được phép (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Young's modulus |
7.8 kn/mm2 |
|
|
Tỷ lệ mở rộng nhiệt |
1.810-6/°C |
|
|
Kháng Cruss |
Mãi dài: 100 n/100 mm |
|
|
ngắn hạn:2200 n/100mm |
||
|
Phân tích uốn cong cho phép |
Long term (khi chạy) 220 mm |
|
|
Thời gian ngắn (khi đẻ) 360 mm |
4-144 lõi ADSS Cáp quang sợi
|
Sợi đếm |
Cấu trúc |
Sợi mỗi ống |
ống lỏng đường kính (mm) |
Chiều kính CSM /thang kính pad ((mm) |
Độ dày danh nghĩa của áo khoác bên ngoài ((mm) |
Chiều kính cáp (mm) |
Cáp Trọng lượng (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |

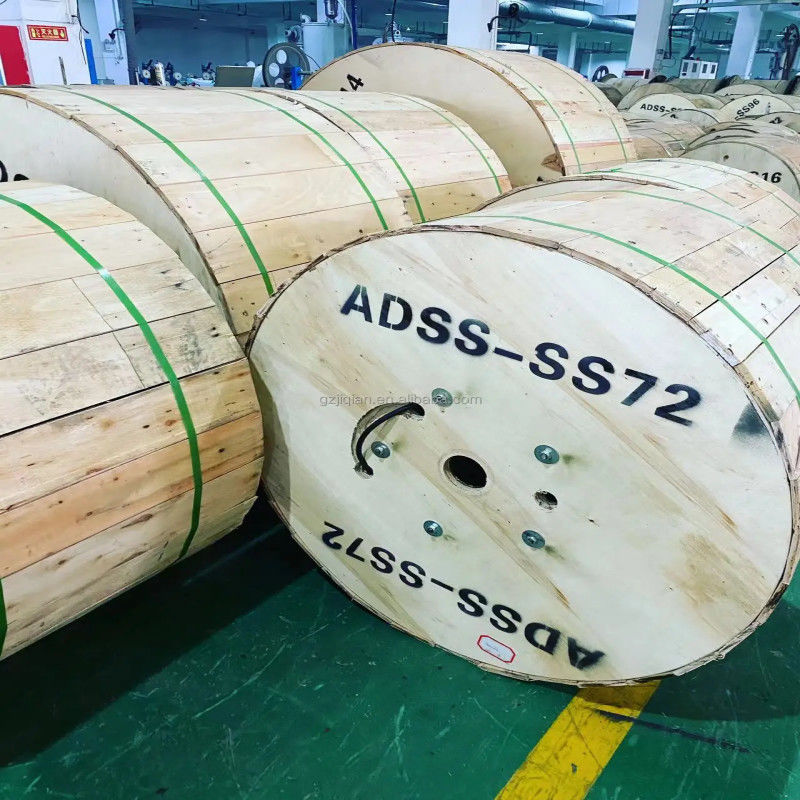

Chi tiết gói
| Loại cáp | trống | ||||
| Chiều cao (mm) | Độ rộng (mm) | Chiều kính bên trong (mm) |
Chiều dài (km) |
Loại trống | |
| ADSS-4 | 900 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-6 | 900 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-8 | 900 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-12 | 900 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-24 | 900 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-36 | 900 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-48 | 950 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-72 | 950 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-96 | 1000 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
| ADSS-144 | 1200 | 760 | 500 | 2 | Đàn trống bằng gỗ nhựa |
