Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | trống gỗ/tùy chỉnh |
---|---|---|---|
Thời gian giao hàng : | 2-4 ngày | Điều khoản thanh toán : | Công Đoàn Phương Tây, MoneyGram, T/T, L/C |
Khả năng cung cấp : | 100 km mỗi tháng |
Nguồn gốc: | Trung Quốc | Hàng hiệu: | jiqian |
---|---|---|---|
Chứng nhận: | ISO9001/CE | Số mô hình: | ADSS 96 nhân 144 nhân |
Thông tin chi tiết |
|||
Loại sợi: | G652D | Đăng kí: | trên không / ống dẫn |
---|---|---|---|
Số dây dẫn: | 48 lõi | Kết cấu: | bị mắc kẹt lỏng lẻo ống |
Nhiệt độ hoạt động: | -40 ~ +60 C | Thành viên sức mạnh miền Trung: | FRP |
nhịp: | 100m | ||
Điểm nổi bật: | Cáp quang 100m,Cáp quang ADSS tự hỗ trợ |
Mô tả sản phẩm

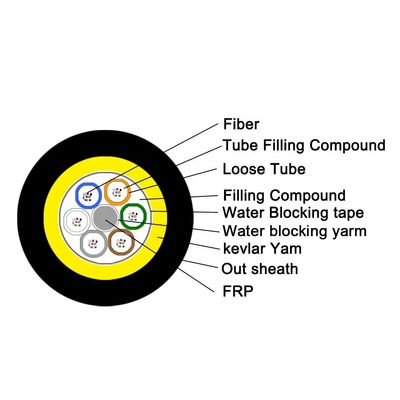

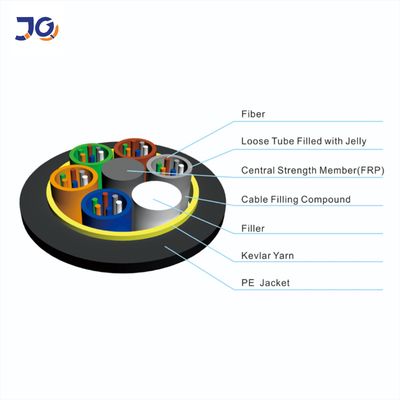

Cáp ADSS là cấu trúc bện ống lỏng lẻo.Sợi quang là 250µm, ống rời được làm bằng nhựa có mô đun cao, chứa đầy hợp chất chống thấm nước.Ở trung tâm của lõi cáp là một thành viên cường độ FRP, Ống lỏng lẻo (và dây làm đầy) được xoắn xung quanh lõi gia cố trung tâm để tạo thành lõi cáp tròn và nhỏ gọn, và khoảng trống trong lõi cáp được lấp đầy bằng nước chặn phụ.Mặt ngoài của cáp là lớp vỏ bên trong bằng polyetylen (PE), sau đó được xoắn aramid có độ bền kéo cao, ngoài cùng là lớp vỏ ngoài theo dõi điện (AT).
Đặc tính sản phẩm
1 .Cáp quang trên không tự hỗ trợ hoàn toàn bằng điện môi, không có vật liệu kim loại trong cấu trúc, có thể được thiết lập mà không bị gián đoạn.
2 .Số lượng lớn lõi sợi quang, trọng lượng nhẹ, có thể đặt cùng với đường dây điện, tiết kiệm tài nguyên.
3 .Sử dụng vật liệu aramid có độ bền kéo cao để chịu được sức căng mạnh và ngăn chặn tiếng súng và tiếng súng.
4 .Độ giãn nở nhiệt nhỏ, độ biến thiên của hồ quang đường cáp nhỏ khi nhiệt độ thay đổi lớn.
5. Áo khoác kép, vỏ ngoài PE/AT
6 .Nhịp lớn, nhịp tối đa vượt quá 1000 mét
7. Tuổi thọ lớn hơn 30 năm
Các ứng dụng
Thích hợp cho mạng ở những nơi có nhiễu điện từ cao.
Thích hợp cho trên không.
Truyền thông mạng cục bộ và đường dài.
Kết cấu và Thông số kỹ thuậtADSS-SJ(50-150M)
Tham khảobên ngoài Đường kính (mm) |
Tham khảoTrọng lượng (kg/km) |
Ghi âmTối đa hàng ngày (kN) |
Tối đa cho phép căng thẳng làm việc (kN) |
Phá vỡ Sức mạnh (kN) |
Sức mạnh Thành viên CSA (mm2) |
mô đun của (kN/mm2) |
Nhiệt Sự bành trướng hệ số (x10- 6/K) |
nhịp thích hợp (Tiêu chuẩn NESC,m) |
||||
Áo khoác PE | Áo khoác AT | Một | b | C | Đ. | |||||||
11 | 110 | 120 | 1.0 | 2,5 | số 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8.3 | 1,5 | 250 | 150 | 290 | 150 |
Kết cấu và Thông số kỹ thuậtADSS-DJ(50-750M)
Tham khảobên ngoài Đường kính (mm) |
Tham khảoTrọng lượng (kg/km) |
Ghi âmTối đa hàng ngày (kN) |
Tối đa cho phép căng thẳng làm việc (kN) |
Phá vỡ Sức mạnh (kN) |
Sức mạnh Thành viên CSA (mm2) |
mô đun của (kN/mm2) |
Nhiệt Sự bành trướng hệ số (x10- 6/K) |
nhịp thích hợp (Tiêu chuẩn NESC,m) |
||||
Áo khoác PE | Áo khoác AT | Một | b | C | Đ. | |||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8.3 | 1,5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | số 8 | 20 | 10h35 | 9,45 | 1.3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
