Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
| Số lượng đặt hàng tối thiểu : | 20km | chi tiết đóng gói : | Trống gỗ hoặc trống sắt |
|---|---|---|---|
| Thời gian giao hàng : | 13 ngày | Điều khoản thanh toán : | T/T, Công Đoàn Phương Tây, Alipay, MoneyGram, L/C |
| Khả năng cung cấp : | 21500KM mỗi tháng |
| Nguồn gốc: | quảng châu trung quốc | Hàng hiệu: | HAISO/JQ or Customized |
|---|---|---|---|
| Chứng nhận: | ISO9001 CE ROHS Rohs | Số mô hình: | ADSS-4C/6C/24C/48C/96C |
|
Thông tin chi tiết |
|||
| Đăng kí: | ngoài trời trên không | số lượng chất xơ: | 2-432 lõi |
|---|---|---|---|
| nhịp: | 50m 80m /100m/200m /300m /400m | sợi mỗi ống: | 4/6/8/12F |
| Vật mẫu: | Cung cấp | số sức mạnh: | Sợi FRP, Kevlar Aramid |
| Kết cấu: | bị mắc kẹt lỏng lẻo ống | màu áo khoác: | Đen hoặc Tùy chỉnh |
| Nhiệt độ hoạt động: | -40℃ đến +75℃ | Loại sợi: | G652D, OS1,OM1, G655,OM4,OM5 |
| Điểm nổi bật: | Cáp quang đơn mode 144 lõi,Cáp quang đơn mode ADSS ngoài trời,Cáp quang đơn mode 3KM |
||
Mô tả sản phẩm
no menta Tất cả cáp quang ADSS singlemode tự hỗ trợ điện môi HDPE được bọc bằng sợi
hủy bỏ ADSS
Cáp quang ADSS All-dielectric Self-supported Optical Cable (hay còn gọi là cáp quang tự hỗ trợ toàn điện môi).
Với loại cáp quang hoàn toàn trung gian (không kim loại) độc lập dọc theo khung đường dây truyền tải treo dây nguồn bên trong
(vị trí treo chủ yếu dựa trên việc treo cường độ điện trường, khoảng cách mặt đất, điều kiện thuận tiện cho việc xây dựng và bảo trì
và các yếu tố khác, hiện tại nhiều hơn được treo trong dây nguồn bên dưới), được sử dụng để tạo thành mạng truyền thông sợi quang trên đường dây điện, cáp được gọi là ADSS.
Đặc điểm
· Có thể cài đặt mà không cần tắt nguồn
· Hiệu suất AT tuyệt vời, điện cảm cực đại tại điểm vận hành của vỏ AT có thể đạt tới 25kV
· Trọng lượng nhẹ và đường kính nhỏ giúp giảm tải trọng do băng và gió và tải trọng lên tháp
và backprops
· Chiều dài nhịp lớn và nhịp lớn nhất trên 1000m
· Hiệu suất tốt về độ bền kéo và nhiệt độ
· Tuổi thọ thiết kế là 30 năm
·Đăng kí
Tình trạng thực tế của đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS.Đối với đường dây trên không dưới 110kV,
Vỏ ngoài PE được áp dụng.Đối với đường dây có điện áp từ 110kV trở lên áp dụng vỏ ngoài AT.Thiết kế dành riêng cho số lượng aramid và mắc kẹt
quá trình có thể đáp ứng nhu cầu trên các nhịp khác nhau.
·Tiêu chuẩn
Cáp ADSS tuân thủ Tiêu chuẩn IEEE P 1222 cũng như IEC 60794-1.
Kết cấu và Thông số kỹ thuật
1.Áo khoác đơn ADSS
| số lượng sợi | kết cấu | sợi mỗi ống |
lỗ đường kính ống (MM) |
FRP/đường kính pad (mm) | Độ dày của áo khoác ngoài (mm) | Tham khảobên ngoài Đường kính (mm) |
Tham khảoTrọng lượng (kg/km) |
|
| Áo khoác PE | Áo khoác AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9,5 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,5 | 80 | 90 |
| số 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,5 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,5 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật,
xin vui lòng liên hệ với người bán hàng của chúng tôi.
2. Áo đôi ADSS
| số lượng sợi | kết cấu | sợi mỗi ống |
lỗ đường kính ống (MM) |
FRP/đường kính pad (mm) | Độ dày của áo khoác ngoài (mm) | Tham khảobên ngoài Đường kính (mm) |
Tham khảoTrọng lượng (kg/km) |
|
| Áo khoác PE | Áo khoác AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| số 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16,5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật,
xin vui lòng liên hệ với người bán hàng của chúng tôi.
|
loại sợi |
suy giảm (+20℃) |
băng thông |
Bước sóng cắt cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

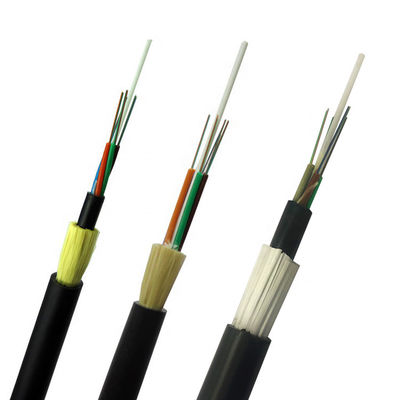

chi tiết hình ảnh hiển thị
cáp quang ADSS áo khoác đơn
áo đôi cáp quang ADSS

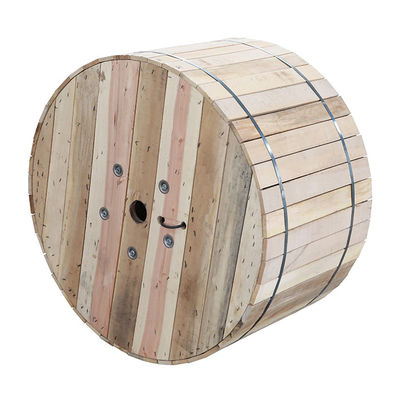

đóng gói:
1. Bạn có phải là nhà máy trực tiếp không?
với tư cách là nhà sản xuất Cáp chuyên nghiệp, chuyên về Cáp quang, Cáp đột phá MPO, Dây cáp quang.
Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang Châu Âu, Nam Mỹ và một số quốc gia và khu vực khác.
2. Sản phẩm chính của bạn là gì?
Cáp quang ngoài trời Cáp quang trong nhà Cáp thả FTTH ADSS
Dây vá bọc thép trong nhà cáp quang Dây vá quang Sc LC FC ST MTP MPO dây vá quang
3. Thời gian bảo hành chất lượng sản phẩm?
Bảo hành 20 năm cho cáp quang
4. Bạn có giấy chứng nhận cho nguyên liệu không?
Chúng tôi xây dựng mối quan hệ hợp tác lâu dài với các nhà cung cấp nguyên liệu ROHS đạt tiêu chuẩn ISO9001
