Fibra Optica De 6 Hilos CÁP ADSS 6 12 Y 24 Cáp quang Hilos 100m

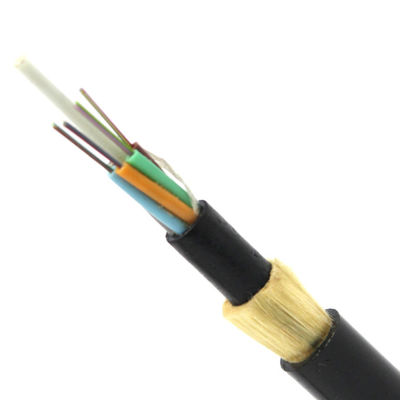

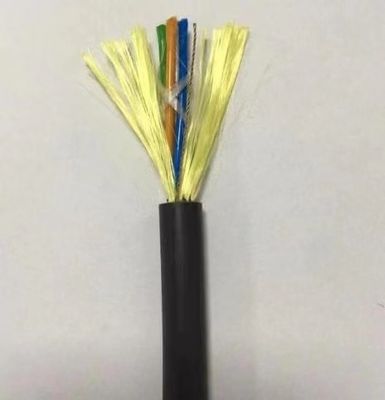

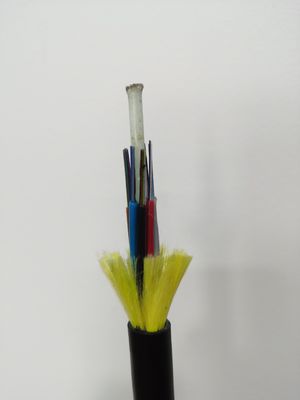

Cáp ADSS bị mắc kẹt trong ống lỏng.Các sợi, 250μm, được định vị thành một ống lỏng làm bằng nhựa có mô đun cao.Các ống được lấp đầy bằng hợp chất làm đầy chịu nước.Các ống (và bộ đệm) được bện xung quanh FRP (Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn và hình tròn.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy.nó được bao phủ bởi lớp vỏ mỏng bên trong PE (polyetylen).Sau khi lớp sợi aramid bện lại được phủ lên lớp vỏ bên trong làm bộ phận chịu lực, cáp được hoàn thiện với lớp vỏ bên ngoài PE hoặc AT (chống theo dõi).
Đơn xin
Thích hợp cho phương pháp Đặt trên không
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
Đặc điểm quang học
| vật phẩm | Bài học | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Cáp quang ADSS 4-144 lõi
|
Chất xơ đếm |
Kết cấu |
Sợi mỗi ống |
Ống lỏng đường kính (mm) |
Đường kính CSM / đường kính pad (mm) |
Độ dày danh nghĩa của áo khoác bên ngoài (mm) |
Đường kính cáp (mm) |
Cáp Trọng lượng (kg / km) |
| 4 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 81 |
| 6 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 81 |
| số 8 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 82 |
| 12 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 82 |
| 24 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 83 |
| 36 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 84 |
| 48 | 1 + 6 | 12 | 2,2 ± 0,1 | 2,6 / 2,6 | 1,7 | 11,1 ± 0,5 | 93 |
| 72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2,6 / 2,6 | 1,7 | 11,1 ± 0,5 | 95 |
| 96 | 1 + 8 | 12 | 2,2 ± 0,1 | 3.0 / 3.9 | 1,7 | 12,5 ± 0,5 | 122 |
| 144 | 1 + 12 | 12 | 2,2 ± 0,1 | 3,5 / 6,4 | 1,7 | 15,5 ± 0,5 | 185 |
Chi tiết gói
