Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
| Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | trống gỗ |
|---|---|---|---|
| Thời gian giao hàng : | 5-8 ngày làm việc | Điều khoản thanh toán : | L / C, T / T, Western Union |
| Khả năng cung cấp : | 4500KM mỗi tháng |
| Nguồn gốc: | Quảng châu | Hàng hiệu: | JQ/OEM |
|---|---|---|---|
| Chứng nhận: | ISO9001 ROHS CE-EMC FCC SDOC | Số mô hình: | ADSS-48B1 |
|
Thông tin chi tiết |
|||
| Loại sợi: | YOFC hoặc Fiberhome theo yêu cầu | Số lượng chất xơ: | 4 -144 lõi |
|---|---|---|---|
| Màu sắc: | Đen, tùy chỉnh | Chiều dài: | chiều dài tùy chỉnh |
| Chất liệu áo khoác: | PE hoặc AT | Tên: | Cáp quang ADSS |
| Thành viên sức mạnh: | FRP thành viên sức mạnh trung tâm | Nhiệt độ hoạt động: | -40 ~ +60 C |
| Span: | 50/100/300/300/400m | Cài đặt: | tự hỗ trợ trên không |
| Điểm nổi bật: | 144 Cáp ADSS tất cả các chất điện môi,Cáp FRP Tất cả các chất điện môi ADSS,cáp OFC cường độ frp adss |
||
Mô tả sản phẩm

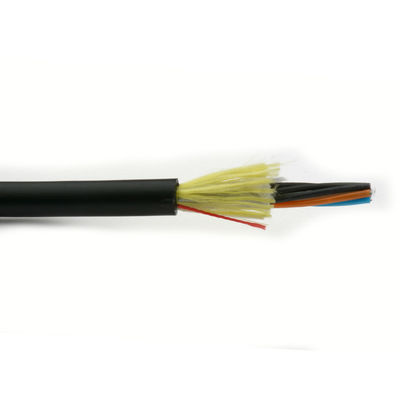

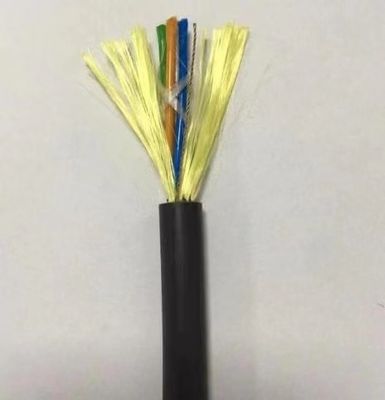

Tất cả cáp quang ADSS điện môi kéo dài 100M với áo khoác PE Cáp trên không tự hỗ trợ
Mô tả Sản phẩm

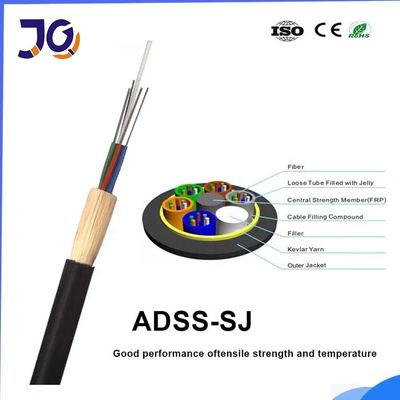

Cáp ADSS được làm bằng vật liệu phi kim loại và tự hỗ trợ với đường truyền tải điện trên không.Vật liệu chịu lực căng là sợi aramid với các môđun đàn hồi cao.Và tối ưu hóa cấu trúc có thể triển khai trọng lượng của cáp và các đặc tính cơ lý của nó một cách thích hợp và giảm thiểu tải trọng lên tháp.Cấu tạo ống lỏng, ống chứa đầy thạch, các phần tử (ống và thanh phụ) và sợi chặn nước được bố trí xung quanh bộ phận cường độ trung tâm phi kim loại, sợi polyester dùng để liên kết lõi cáp, băng cản nước quấn dọc xung quanh lõi cáp, sợi kim tự tháp gia cố và lớp vỏ ngoài PE.
Đặc trưng
Cấu trúc cáp tối ưu, mật độ sợi quang cao.
Cân bằng độ dài sợi chính xác, đảm bảo hiệu suất ổn định.
Không có gel trong lõi cáp để ngăn nước, carbon thấp và thân thiện với môi trường.
Đổi mới cấu trúc trong vỏ bọc, nâng cao hiệu suất thổi.
Thiết kế ống lỏng đã được chứng minh về hiệu suất
Đường kính nhỏ, nhẹ và thiết kế vỏ bọc ma sát thấp
Chiều dài thổi tuyệt vời và lắp đặt nhanh chóng, an toàn và tiết kiệm chi phí
Thiết kế Drycore cho hiệu suất chặn nước tuyệt vời và xử lý dễ dàng hơn
Thiết kế bện SZ cho phép dễ dàng tiếp cận giữa nhịp và cô lập các sợi khỏi quá trình lắp đặt và sự khắc nghiệt của môi trường
Dễ dàng lắp đặt và tháo gỡ khi cần thiết
Mẫu
Đơn xin
Thích hợp cho phương pháp đặt trên không
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
Đặc điểm quang học
| vật phẩm | Bài học | Sự chỉ rõ | |
| G652D | |||
| Đường kính trường chế độ | 1310nm | ừm | 9.2±0,4 |
| 1550nm | ừm | 10.4±0,5 | |
| Đường kính ốp | ừm | 124,8±0,7 | |
| Ốp không tuần hoàn | % | ≤0,7 | |
| Lỗi đồng tâm Core-Cladding | ừm | ≤0,5 | |
| Đường kính lớp phủ | ừm | 245±5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Cladding-Coating Concentricity Error | ừm | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
Thông số kỹ thuật
|
Kéo dài: 100m |
dưới 110kv |
48 điểm |
|
cấu trúc tham số |
Thành phần sức mạnh trung tâm: FRP |
Đường kính: 1.5mm |
|
Ống lỏng (đầy thạch) |
Đường kính ngoài: 1,8mm |
|
|
Vỏ bọc bên trong PE |
Độ dày: 0,9mm |
|
|
vỏ bọc bên ngoài PE |
Độ dày: 1.8mm |
|
|
Kỹ thuật tham số |
đường kính ngoài của cáp |
10,0mm |
|
diện tích mặt cắt cáp |
95,03 mm2 |
|
|
Mô hình sợi |
G.652D |
|
|
Trọng lượng của cáp |
85kg / km |
|
|
Độ bền kéo định mức (RTS) |
10 kn |
|
|
Độ căng cho phép tối thiểu (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
Mô-đun của Young |
7,8 kn / mm2 |
|
|
Hệ số giãn nở nhiệt |
1.810-6 /° C |
|
|
Sức đề kháng |
Dài hạn: 1100 n / 100mm |
|
|
ngắn hạn: 2200 n / 100mm |
||
|
Bán kính uốn cong cho phép |
Dài hạn (khi chạy) 220 mm |
|
|
Ngắn hạn (khi đẻ) 360 mm |
Cáp quang ADSS 4-144 lõi
|
Chất xơ đếm |
Kết cấu |
Sợi mỗi ống |
Ống lỏng đường kính (mm) |
Đường kính CSM / đường kính pad (mm) |
Độ dày danh nghĩa của áo khoác bên ngoài (mm) |
Đường kính cáp (mm) |
Cáp Trọng lượng (kg / km) |
| 4 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 81 |
| 6 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 81 |
| số 8 | 1 + 6 | 4 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 82 |
| 12 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 82 |
| 24 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 83 |
| 36 | 1 + 6 | 6 | 2,0 ± 0,1 | 2.3 / 2.3 | 1,7 | 10,5 ± 0,5 | 84 |
| 48 | 1 + 6 | 12 | 2,2 ± 0,1 | 2,6 / 2,6 | 1,7 | 11,1 ± 0,5 | 93 |
| 72 | 1 + 6 | 12 | 2,2 ± 0,1 | 2,6 / 2,6 | 1,7 | 11,1 ± 0,5 | 95 |
| 96 | 1 + 8 | 12 | 2,2 ± 0,1 | 3.0 / 3.9 | 1,7 | 12,5 ± 0,5 | 122 |
| 144 | 1 + 12 | 12 | 2,2 ± 0,1 | 3,5 / 6,4 | 1,7 | 15,5 ± 0,5 | 185 |
Chi tiết gói
