Chống nước Cáp quang OFC ADSS 48 lõi Span 500m
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
| Số lượng đặt hàng tối thiểu : | 1km | chi tiết đóng gói : | trống gỗ |
|---|---|---|---|
| Thời gian giao hàng : | 3-5 ngày, nó phụ thuộc vào số lượng đặt hàng | Điều khoản thanh toán : | L / C, T / T, Western Union, Alipay |
| Khả năng cung cấp : | 4500 mỗi tháng |
| Hàng hiệu: | Jiqian | Chứng nhận: | ISO9001 CE ROHS FCC |
|---|---|---|---|
| Số mô hình: | ADSS-48B1 |
|
Thông tin chi tiết |
|||
| Nguồn gốc: | QUẢNG CHÂU, TRUNG QUỐC | Thương hiệu cáp: | Jiqian |
|---|---|---|---|
| Số lượng dây dẫn: | ≥ 10 | Xác nhận: | ISO9001 CE ROHS FCC |
| nhà chế tạo: | Đúng | Ứng dụng: | Trên không |
| vỏ bọc bên ngoài: | PE | Số lượng chất xơ: | 2-288 |
| Nhiệt độ bảo quản và sử dụng: | -40 ℃ đến + 70 ℃. | ||
| Điểm nổi bật: | Cáp quang ADSS 100m,Cáp quang ADSS ISO9001 |
||
Mô tả sản phẩm
Giá xuất xưởng Tự hỗ trợ ngoài trời Fibra Optica ADSS 24 48 96 144 Spam 100m
Cáp quang ADSS sử dụng cấu trúc dạng ống lỏng.Sợi quang 250µm được bọc trong một ống lỏng làm bằng vật liệu mô đun cao,
và ống lỏng chứa đầy hợp chất không thấm nước.Ống lỏng (và dây nhồi) được xoắn xung quanh lõi gia cường trung tâm phi kim loại (FRP) để tạo thành lõi cáp nhỏ gọn và các khoảng trống trong lõi cáp được lấp đầy bằng mỡ chặn nước.Lõi cáp được đùn thành vỏ bọc bên trong bằng polyetylen (PE), sau đó được bện để tăng cường sợi aramid, và cuối cùng nó được hoàn thiện bằng polyetylen (PE)
Thiết kế của cáp quang ADSS hoàn toàn xem xét tình hình thực tế của đường dây điện và phù hợp với các cấp độ đường dây tải điện cao thế khác nhau.Đối với đường dây 10kV và 35kV có thể sử dụng vỏ bọc bằng polyetylen (PE);đối với đường dây 110kV và 220kV, phải xác định điểm treo cáp bằng cách tính toán phân bố cường độ điện trường và phải sử dụng vỏ bọc ngoài theo dõi điện (AT).Đồng thời, lượng sợi aramid và quy trình tạo sợi hoàn hảo được thiết kế cẩn thận để đáp ứng các yêu cầu ứng dụng của các nhịp khác nhau.
Đặc trưng
Cấu trúc và Thông số kỹ thuật ADSS-SJ (50-150M)
| Tham khảoBên ngoài Đường kính (mm) |
Tham khảoCân nặng (kg / km) |
Rec.Tối đa hàng ngày (kN) |
Tối đa cho phép Căng thẳng làm việc (kN) |
Phá vỡ Sức mạnh (kN) |
Sức mạnh Thành viên CSA (mm2) |
Mô-đun của (kN / mm2) |
Nhiệt Sự bành trướng Hệ số (x10- 6 / K) |
Khoảng thời gian phù hợp Mét |
||||
| Áo khoác PE | AT áo khoác | A | B | C | D | |||||||
| 11 | 110 | 120 | 1,0 | 2,5 | số 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7.3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Cấu trúc và Thông số kỹ thuật ADSS-DJ (50-750M)
| Tham khảoBên ngoài Đường kính (mm) |
Tham khảoCân nặng (kg / km) |
Rec.Tối đa hàng ngày (kN) |
Tối đa cho phép Căng thẳng làm việc (kN) |
Phá vỡ Sức mạnh (kN) |
Sức mạnh Thành viên CSA (mm2) |
Mô-đun của (kN / mm2) |
Nhiệt Sự bành trướng Hệ số (x10- 6 / K) |
Khoảng thời gian phù hợp Mét |
||||
| Áo khoác PE | AT áo khoác | A | B | C | D | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7.6 | 1,8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2,25 | 6 | 15 | 7.6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | số 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3.6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14.3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18.4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22.0 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9.0 | 26 | 60 | 32,2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
Đặc tính quang học
|
Loại sợi |
Sự suy giảm (+ 20 ℃) |
Băng thông |
Khẩu độ số |
Bước sóng cắt cáp quang |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0,36dB / km | ≤0,22dB / km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB / km | ≤0,23dB / km | --- | --- | --- | ≤1450nm |
| 50 / 125µm | ≤3,3dB / km | ≤1,2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0,200 ± 0,015 NA | --- |
| 62,5 / 125µm | ≤3,5dB / km | ≤1,2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0,275 ± 0,015 NA | --- |
Ứng dụng: Chi phí tự hỗ trợ

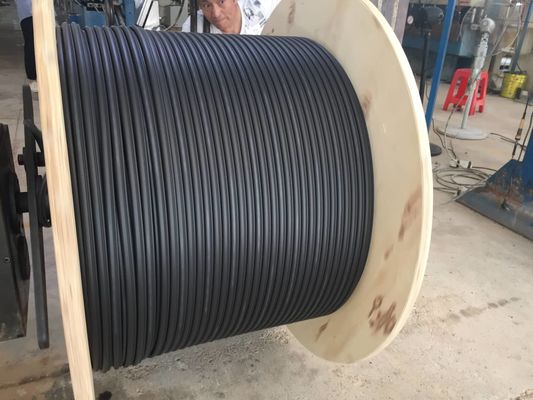

Đóng gói:
