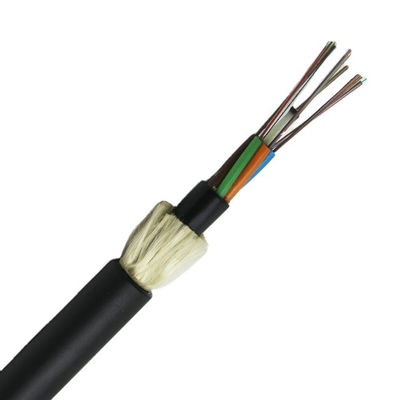

Cáp ADSS bị mắc kẹt trong ống lỏng.Các sợi, 250μm, được định vị thành một ống lỏng làm bằng nhựa có mô đun cao.Các ống được làm đầy bằng hợp chất làm đầy chịu nước. Các ống (và chất độn) được bện xung quanh FRP (Nhựa gia cường sợi) như một bộ phận cường độ trung tâm phi kim loại thành một lõi cáp nhỏ gọn và hình tròn.Sau khi lõi cáp được lấp đầy bằng hợp chất làm đầy.nó được bao phủ bởi lớp vỏ mỏng bên trong PE.Sau khi lớp sợi aramid bện lại được phủ lên lớp vỏ bên trong làm bộ phận chịu lực, cáp được hoàn thiện với lớp vỏ bọc bên ngoài PE hoặc AT (chống dò).
Đặc trưng:
Có thể được cài đặt mà không cần tắt nguồn.
Hiệu suất cơ học tuyệt vời.
Hiệu suất tốt về độ bền kéo và nhiệt độ.
Trọng lượng nhẹ và đường kính nhỏ giúp giảm tải do băng / gió, cũng như tải trọng lên tháp
và backprops.
Tuổi thọ cao thời gian hơn 30 năm.
Các ứng dụng:
Được sử dụng rộng rãi trong tự hỗ trợ trên không / trên không.
Hiệu suất quang học:
| Loại sợi | G.652D, 125.0 + -1.0μm |
| Đường kính trường chế độ | 9,2 + -0,2μm ở 1310 nm |
| Đường kính ốp | 125 + -1μm |
| Ốp không tuần hoàn | <= 1% |
| Đường kính lớp phủ | 245 + -10μm |
| Hệ số suy giảm | <= 0,38dB / km ở 1310nm, <= 0,22dB / km ở 1550nm |
| Phân tán màu | <= 3,5ps / nm / km ở 1285-1330nm, <= 18ps / nm / km ở 1550nm |
| Bước sóng không người phân biệt | 1300-1322nm |
| Hệ số PMD | <= 0,2 giây / √km |
Thông số cáp:
| Mẫu số | QUẢNG CÁO |
| Số lượng sợi | 2-144 lõi |
| Loại sợi | SM G652D |
| Thành viên của Central Strangth | FRP |
| Ống lỏng | PBT |
| Loại hợp chất làm đầy | Thạch |
| Hệ thống ngăn nước | Băng cản nước |
| Thành viên sức mạnh | Sợi Kevlar |
| Vỏ bọc bên trong | PE |
| Vỏ bọc bên ngoài | PE / AT |
| Người nộp đơn | Overhead; Ariel cho viễn thông |
Đóng gói:
Mỗi chiều dài của cáp sẽ được cuộn trên Trống gỗ hun trùng thích hợp cho việc vận chuyển đường dài.
Được bao bọc bởi tấm đệm nhựa.
Được niêm phong bởi các thanh gỗ chắc chắn.
Ít nhất 1 mét bên trong đầu cáp sẽ được dành để thử nghiệm.
