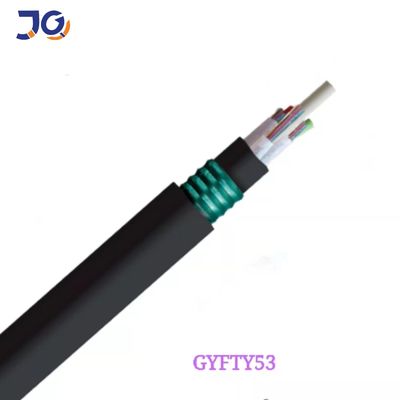

Cáp quang GYFTY53 48 lõi UG ngầm SM/MM hai lớp vỏ
Cáp quang chôn trực tiếp dưới đất GYFTY53 được thiết kế để cung cấp số lượng sợi quang cao với sự linh hoạt và đa năng cần thiết cho các công trình đòi hỏi khắt khe nhất hiện nay, bao gồm cả chôn trực tiếp. Với số lượng sợi quang lên đến 288 và thiết kế sợi S-Z.
Đặc điểm
Hiệu suất cơ học và nhiệt độ tuyệt vời. Bảo vệ quan trọng cho sợi.
Các biện pháp sau đây được thực hiện để đảm bảo hiệu suất chặn nước của cáp:
- Hợp chất làm đầy chặn nước đặc biệt trong ống lỏng
- Lõi cáp được làm đầy 100%
Ứng dụng:
1. Chôn trực tiếp
2. Ngầm
3. Internet Backbone
Đặc tính quang học
|
|
|
G.652D |
50/125um |
625/125μm |
|
Suy hao |
@850nm |
|
≤3.0dB/km |
≤3.0dB/km |
|
(+20°C) |
@1300nm |
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
|
|
|
Băng thông (ClassA) |
@850nm |
|
2500MHz-km |
2200MHz-km |
|
|
@1300nm |
|
21000MHz-km |
2600MHz-km |
|
Khẩu độ số |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
Cắt cáp-Bước sóng tắt λcc |
|
≤1260nm |
|
|
CápThông số
| Mục | Thông số kỹ thuật | |
| Số lượng sợi | 24 sợi | |
| Sợi phủ màu | Kích thước | 250μm+15μm |
| Màu sắc | Xanh lam, Cam, Xanh lục, Nâu, Xám, Trắng | |
| Ống lỏng | Kích thước | 2.0mm±0.05mm |
| Vật liệu | PBT | |
| Màu sắc | Tự nhiên | |
| Thành phần chịu lực | Đường kính | 2.0mm±0.2mm |
| Vật liệu | FRP | |
| Lớp vỏ ngoài kép | Kích thước | 10.0mm±0.2mm |
| Vật liệu | PE | |
| Màu sắc | Đen | |
Dữ liệu kỹ thuật
|
Số lượng sợi |
Danh nghĩa Đường kính (mm) |
Danh nghĩa trọng lượng (kg/km) |
Tối đa Sợi trên Ống |
Số lượng (Ống + chất độn) |
Tải trọng kéo cho phép (N/100mm) |
Khả năng chống nghiền (N/100mm) |
||
|
ngắn Hạn |
dài hạn |
ngắn Hạn |
dài hạn |
|||||
|
2~36 |
10.2 |
125 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
36~72 |
15.1 |
212 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
74~96 |
16.3 |
246 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
|
98~120 |
17.8 |
288 |
12 |
10 |
3000 |
1000 |
3000 |
1000 |
|
122~144 |
19.4 |
336 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
|
>144 |
Thiết kế theo yêu cầu của khách hàng |
|||||||
Chúng tôi hỗ trợ OEM và tùy chỉnh sản phẩm
