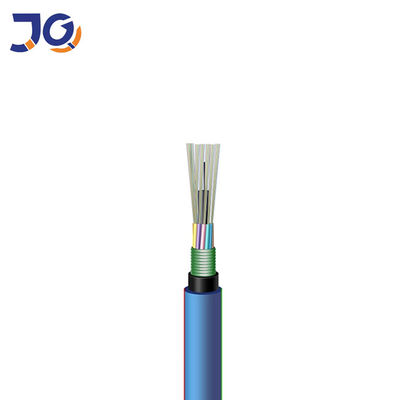

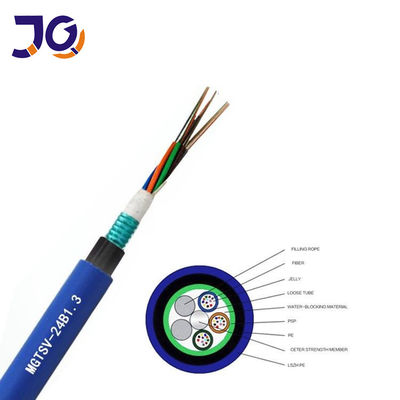

Cáp quang Bule LSZH Jacket Mining Chống cháy 24 lõi MGTSV
Hiệu suất chống cháy tuyệt vời cho hoạt động an toàn
Ống lỏng cường độ cao với khả năng kháng thủy phân
Thiết kế hai lớp vỏ và một lớp giáp mang lại khả năng chống nghiền, chống thấm nước và bảo vệ chống loài gặm nhấm
Băng không dệt bọc ống lỏng giúp ngăn chặn nước hiệu quả
Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ sợi đáng tin cậy
Vỏ bọc PVC hoặc LSZH màu xanh lam chống cháy và dễ nhận biết
Cấu trúc linh hoạt với khả năng chống nghiền cao để dễ dàng lắp đặt
Thích hợp để lắp đặt trong ống dẫn mỏ
Thích hợp để triển khai trên không
Phạm vi nhiệt độ bảo quản từ âm 40 độ C đến cộng 70 độ C
Phạm vi nhiệt độ hoạt động từ âm 40 độ C đến cộng 70 độ C
|
Tên sản phẩm
|
Cáp quang MGTSV
|
|
Nơi sản xuất
|
Quảng Đông, Trung Quốc
|
|
Số model
|
MGTSV
|
|
Tên thương hiệu
|
JQ |
|
Loại sợi
|
Đơn mode ITU-T G652D
|
|
Số sợi
|
2-288 lõi
|
|
Thành phần chịu lực
|
Dây thép trung tâm/ FRP
|
|
Vật liệu vỏ bọc
|
Vỏ bọc chống cháy
|
|

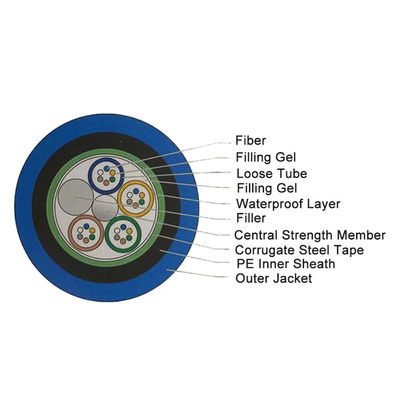

Cấu trúc cáp
|
Ống lỏng bện
|
|
Chứng chỉ
|
ISO9001/CE/RoHS/CE
|
|
Nhiệt độ bảo quản
|
-40℃ đến +70℃
|
|
Ứng dụng
|
Ống dẫn/Trên không
|
Đặc tính quang học
| Mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Đường kính trường mode | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Đường kính lớp phủ | um | 124.8±0.7 | |
| Độ không tròn của lớp phủ | % | ≤0.7 | |
| Lỗi đồng tâm lõi-lớp phủ | um | ≤0.5 | |
| Đường kính lớp phủ | um | 245±1000/2000 | |
| Độ không tròn của lớp phủ | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ-lớp phủ | um | ≤1750/3500 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Độ suy giảm (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Dữ liệu kỹ thuật
| Loại cáp |
Sợi Số lượng |
Ống +Chất độn |
Cáp Đường kính mm |
Cáp Khối lượng Kg/km |
Độ bền kéo Dài/Ngắn Hạn N Kháng nghiền |
Dài /Ngắn hạn N/100m Bán kính uốn cong Tĩnh /Động mm |
MGTSV-2~6 2~60 5 |
|
12.2 |
156 | 1000/2000 | 500/1500 | 15D/30D | MGTSV-62~72 | Đóng gói & Giao hàng | 1/2/3/4/5 km trong một trống gỗ, |
| 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D | Hình ảnh sản phẩm | Đóng gói & Giao hàng | 1/2/3/4/5 km trong một trống gỗ, |
| 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D | Hình ảnh sản phẩm | Đóng gói & Giao hàng | 1/2/3/4/5 km trong một trống gỗ, |
| 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D | Hình ảnh sản phẩm | Đóng gói & Giao hàng | 1/2/3/4/5 km trong một trống gỗ, |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | Hình ảnh sản phẩm | Đóng gói & Giao hàng | 1/2/3/4/5 km trong một trống gỗ, |
| 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | Hình ảnh sản phẩm | Đóng gói & Giao hàng | 1/2/3/4/5 km trong một trống gỗ, |
ngày giao hàng: 5-8 ngày làm việc
