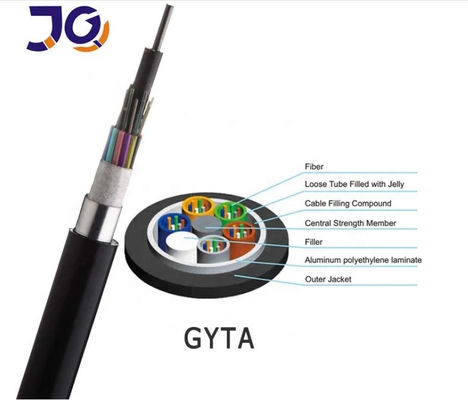

Sợi G652D có màu được đặt trong ống lỏng PBT mô-đun cao để truyền ổn định và tuổi thọ dài.
Thiết kế ống lỏng bện đảm bảo độ bền cơ học tuyệt vời và khả năng chống rung và uốn.
Lõi cáp bọc thép APL (Laminate nhôm Polyethylene) cung cấp khả năng chống ẩm và bảo vệ môi trường mạnh mẽ.
Thành phần chịu lực bằng dây thép trung tâm mang lại hiệu suất kéo cao cho các công trình ống, ngầm và ngoài trời.
Cấu trúc chặn nước hoàn toàn với các ống chứa đầy gel và hợp chất làm đầy lõi đảm bảo khả năng chống thấm nước và chống ẩm vượt trội.
Vỏ ngoài PE bền cung cấp khả năng chống tia cực tím, chống mài mòn và độ tin cậy ngoài trời lâu dài.
Lý tưởng cho ống, đường ống, ngầm và mạng truyền thông đường dài.
Mô tả sản phẩm
Các mẫu khác có sẵn (Áo đơn/đôi)
| Số lượng sợi quang | 6 | 12 | 24 | 32 | 48 | 72 |
| Đường kính cáp (mm) | 8.8 | 8.8 | 9.0 | 9.0 | 9.0 | 9.2 |
| Phạm vi dung sai (mm) | ±0.2, hoặc tùy chỉnh | |||||
| Trọng lượng cáp (kgs/km) | 75 | 75 | 75 | 75 | 75 | 75 |
| Đường kính ống lỏng (mm) | 1.6 hoặc 2.0 | |||||
Đặc tính quang học
| Mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Đường kính trường mode | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Đường kính lớp phủ | um | 124.8±0.7 | |
| Độ không tròn của lớp phủ | % | ≤0.7 | |
| Lỗi đồng tâm lõi-lớp phủ | um | ≤0.5 | |
| Đường kính lớp phủ | um | 245±5 | |
| Độ không tròn của lớp phủ | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ-lớp phủ | um | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Suy hao (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Đặc tính cơ học
| Độ bền kéo (N) | Dài hạn | 600 |
| Ngắn hạn | 1500 | |
| Nghiền (N/100mm) | Dài hạn | 300 |
| Ngắn hạn | 1000 | |
| Bán kính uốn cong tối thiểu (D=Đường kính cáp) | Động | 20xD |
| Tĩnh | 10xD | |
| Phạm vi nhiệt độ (℃) | -20~+70 | |
Ứng dụng
Thích hợp cho ứng dụng bên ngoài trong ống và trên không
