Mô hình:GCYFY

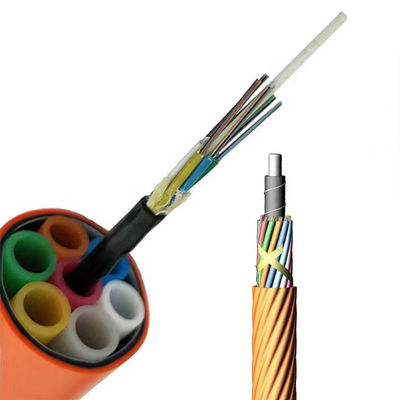

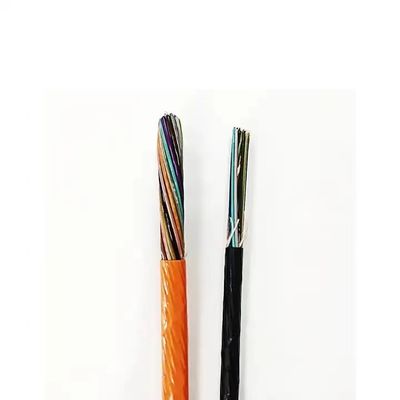

Cấu trúc:Các ống lỏng, không kim loại tăng cường, không bọc thép micro cable được thiết kế để lắp đặt bằng cách thổi hoặc kéo trong các microducts được đặt trước.
Các thành phần bền không kim loại; nhẹ và linh hoạt
Thiết kế ống lỏng với hiệu suất cơ khí và nhiệt độ tuyệt vời
Tối ưu hóa để lắp đặt bằng không khí để tối đa hóa việc sử dụng ống dẫn
Mở rộng mạng dễ dàng và triển khai nhanh chóng
Bộ phận cho ăn và thả FTTH
Thiết bị thổi không khí từ các điểm nhánh đến các điểm truy cập
Thích hợp cho mạng lưới xương sống, tàu điện ngầm và mạng truy cập
Đặc điểm quang học
| Điểm | Thông số kỹ thuật |
| Loại sợi | G.652D |
| Sự suy giảm | |
| @ 1310 nm | ≤ 0,36 dB/km |
| @ 1383 nm | ≤ 0,35 dB/km |
| @ 1550 nm | ≤ 0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Dài sóng cắt cáp ((λcc) | ≤ 1260 nm |
| Độ dài sóng phân tán bằng không ((nm) | 1300 ~ 1324 nm |
| Độ nghiêng phân tán bằng không | ≤ 0,092 ps/nm2km |
| Phân tán màu sắc | |
| @ 1288 ~ 1339 nm | ≤ 3,5 ps/nm. km |
| @ 1550 nm | ≤ 18 ps/nm. km |
| @ 1625 nm | ≤ 22 ps/nm. km |
| PMDQ | ≤0,2 ps/km1/2 |
| Độ kính trường chế độ @ 1310 nm | 9.2±0.4 um |
| Lỗi tập trung lõi | ≤ 0,6 um |
| Chiều kính lớp phủ | 125.0±0.7 um |
| Lớp phủ không hình tròn | ≤1,0% |
| Chiều kính lớp phủ | 245±10 um |
| Kiểm tra bằng chứng | 100 kpsi (= 0,69 Gpa), 1% |
Màu sợi & ống
• Nhiệt độ vận chuyển/lưu trữ: -40°C đến +70°C
CápCác thông số
|
Các lõi |
Các lõi/đường ống |
Chiều kính FRP (mm) |
Độ dày vỏ (mm) |
Chiều kính tổng thể (mm) |
Khoảng. Trọng lượng (kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
Thời gian giao hàng
• Chiều dài tiêu chuẩn: 4.000m; các chiều dài khác cũng có sẵn.
