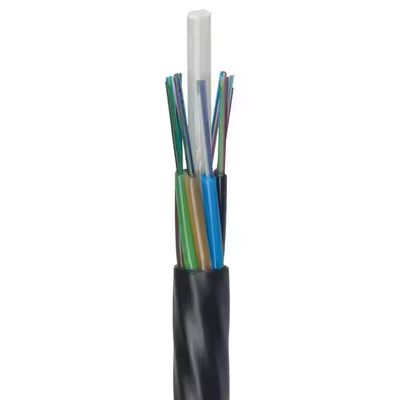

Cáp vi mô sợi quang thổi khí GCYFY 24 48 96 Core
Cáp vi mô thổi khí GCYFY sử dụng cấu trúc ống lỏng mắc cạn với phần tử chịu lực phi kim loại và thiết kế không bọc giáp

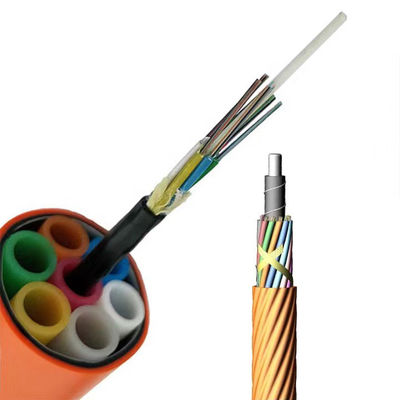

Được thiết kế để lắp đặt bằng cách kéo hoặc thổi khí vào các ống vi mô đã được lắp đặt trước
Lắp đặt bằng cách thổi khí giúp cải thiện việc sử dụng ống và giảm chi phí xây dựng
Mở rộng mạng dễ dàng mà không cần thay thế các đường ống hiện có
Cấu trúc nhẹ và nhỏ gọn để triển khai linh hoạt
Phân đoạn cấp nguồn và thả FTTH bằng cách sử dụng lắp đặt thổi khí
Kết nối giữa các điểm nhánh và điểm truy cập thuê bao
Triển khai mạng xương sống
Ứng dụng mạng đô thị
Xây dựng mạng truy cập
Mô tả sản phẩm
1. Model: GCYFY

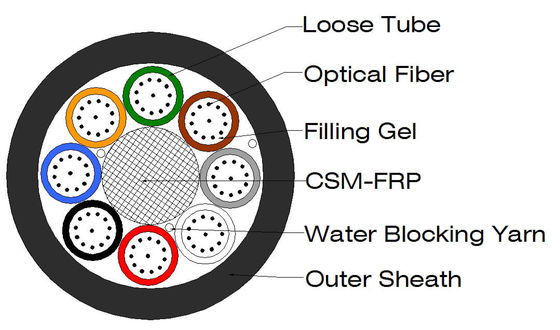

2. Mặt cắt cáp
Đặc tính quang học
| Hạng mục | Thông số kỹ thuật |
| Loại sợi | G.652D |
| Suy hao | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| Bước sóng cắt cáp (λcc) | ≤1260 nm |
| Bước sóng tán sắc bằng không (nm) | 1300 ~ 1324 nm |
| Độ dốc tán sắc bằng không | ≤0.092 ps/(nm2.km) |
| Tán sắc sắc sai | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm. km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km1/2 |
| Đường kính trường mode @ 1310 nm | 9.2±0.4 um |
| Lỗi đồng tâm lõi | ≤0.6 um |
| Đường kính lớp phủ | 125.0±0.7 um |
| Độ không tròn của lớp phủ | ≤1.0% |
| Đường kính lớp phủ | 245±10 um |
| Kiểm tra chịu lực | 100 kpsi (=0.69 Gpa), 1% |
Màu sợi & ống
• Nhiệt độ vận chuyển/lưu trữ: -40℃ đến +70℃
CápThông số
|
Lõi |
Lõi/ống |
Đường kính FRP (mm) |
Độ dày vỏ (mm) |
Đường kính tổng thể xấp xỉ (mm) |
Xấp xỉ. trọng lượng (kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
Chiều dài giao hàng
• Chiều dài tiêu chuẩn: 4.000m; các chiều dài khác cũng có sẵn.
