Cáp quang chống cháy nổ cho mỏ MGXTSV
Đặc điểm:
Thiết kế chống cháy và bền bỉ
Ống lỏng chịu thủy phân cường độ cao
Hai lớp vỏ và một lớp giáp để chống nghiền, chống thấm nước và chống chuột
Băng không dệt chặn nước xung quanh ống lỏng
Hợp chất làm đầy ống bảo vệ
Vỏ PVC hoặc LSZH màu xanh lam để dễ nhận biết
Cáp quang linh hoạt và chống nghiền
|
Tên sản phẩm
|
Cáp quang MGXTSV
|
|
Xuất xứ
|
Quảng Đông, Trung Quốc
|
|
Số hiệu
|
MGTSV
|
|
Tên thương hiệu
|
JQ |
|
Loại sợi quang
|
Đơn mode ITU-T G652D
|
|
Số sợi
|
2-24 lõi
|
|
Thành phần chịu lực
|
Dây thép trung tâm
|
|
Vật liệu vỏ
|
Vỏ chống cháy
|
|

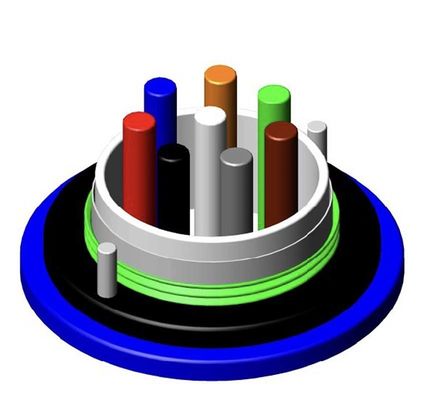

Cấu trúc cáp
|
Ống đơn
|
|
Chứng chỉ
|
ISO9001/CE/RoHS/CE
|
|
Nhiệt độ bảo quản
|
-40℃ đến +70℃
|
|
Ứng dụng
|
Dẫn/Trên không
|
Đặc tính quang học
| Hạng mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Đường kính trường mode | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| Đường kính lớp phủ | um | 124.8±0.7 | |
| Độ không tròn của lớp phủ | % | ≤0.7 | |
| Lỗi đồng tâm lõi-lớp phủ | um | ≤0.5 | |
| Đường kính lớp phủ | um | 245±5 | |
| Độ không tròn của lớp phủ | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ-lớp phủ | um | ≤12 | |
| Bước sóng cắt cáp | nm | acc≤1260 | |
| Độ suy hao (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Thông số kỹ thuật
| Sợi Số lượng |
Cáp Đường kính (mm) |
Trọng lượng cáp kg/km) |
Độ bền kéo Dài/Ngắn Hạn (N) |
Khả năng chịu nghiền Dài/Ngắn Hạn (N/100mm) |
Uốn cong Bán kính tĩnh/động |
| 2~12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
Mẫu hiển thị
Ứng dụng
Thích hợp cho ống dẫn mỏ / trên không
Nhiệt độ bảo quản / vận hành: -40℃~+70℃

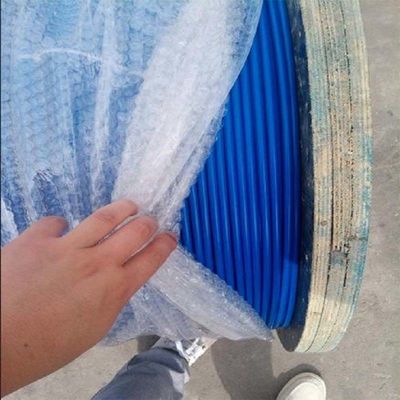

Đóng gói & Giao hàng
1/2/3/4/5 km trong một trống gỗ,ngày giao hàng: 5-8 ngày làm việc
