lõi gọn gàng với sợi quang trong các ống lỏng đầy gel chống nước.
Thành viên sức mạnh FRP trung tâm (nhựa được củng cố bằng sợi) để ổn định.
Tăng cường sợi aramid để tăng độ bền kéo.
Vỏ bên ngoài bền PE hoặc AT.
Không dẫn điện:An toàn cho việc cài đặt trực tuyến.
Dễ cài đặt:Tự hỗ trợ, không cần dây tin nhắn.
Sức mạnh cơ học cao:Chống tải bên ngoài và thời tiết khắc nghiệt.
Hiệu suất tối ưu:Sợi Aramid cải thiện độ bền kéo và nhiệt độ.
Có thể tùy chỉnh:Có thể được điều chỉnh cho các dải trải và ứng dụng khác nhau.
Vỏ PE:Các đường dây điện trên không < 110kV.
AT Sheath:Các đường dây điện trên không ≥ 110kV để ngăn chặn việc theo dõi điện.
Sản xuất theo tiêu chuẩn IEEE P 1222 và IEC 60794-1.
Cấu trúc và thông số kỹ thuật
1.áo khoác đơn ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
2. áo khoác đôi ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
|
Loại sợi |
Sự suy giảm (+20°C) |
Dải băng thông |
Độ dài sóng cắt của cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤ 0,36dB/km | ≤0,22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤ 0,23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤ 3,3dB/km | ≤1,2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤ 3,5 dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
Chi tiết hình ảnh

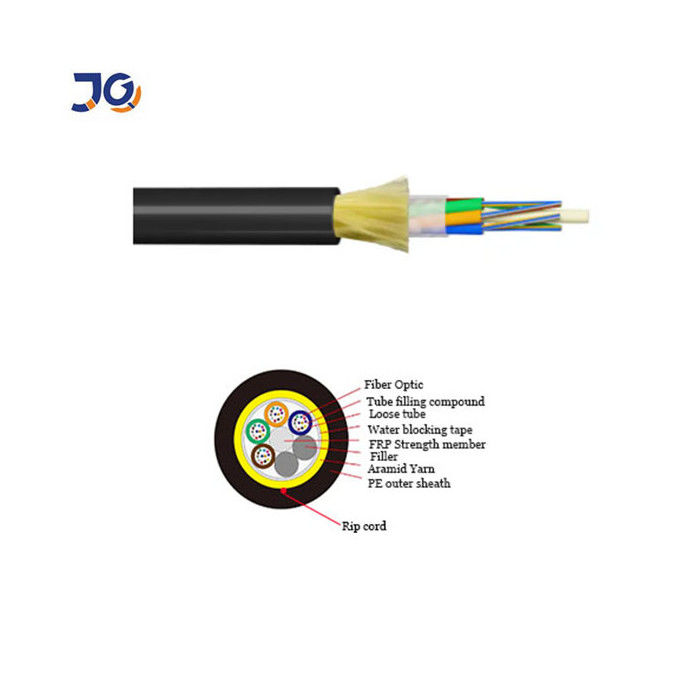

cáp sợi ADSS áo khoác đơn
cáp quang sợi ADSS áo khoác kép

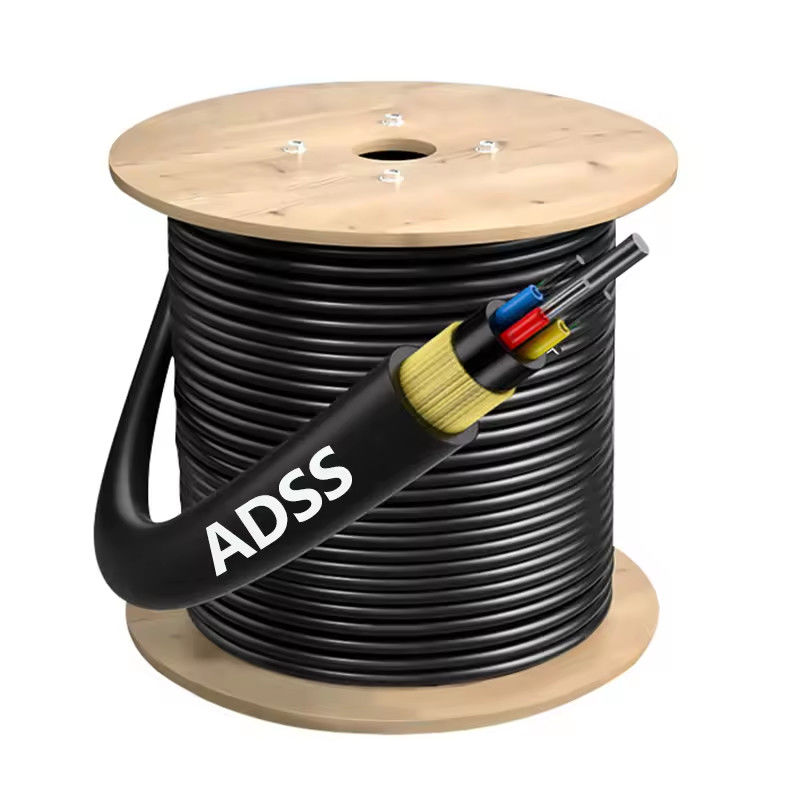

Bao bì:
Bạn là một nhà sản xuất hay một công ty thương mại?
Chúng tôi là một nhà sản xuất chuyên nghiệp với 10+ năm kinh nghiệm trong cáp sợi quang, cáp thả và dây dán.
Làm thế nào để đảm bảo chất lượng?
Mỗi sợi được kiểm tra đầy đủ, với kiểm tra cuối cùng trước khi vận chuyển.
Anh có nhận đơn đặt hàng nhỏ không?
Vâng, chúng tôi hỗ trợ các đơn đặt hàng nhỏ cho các dự án mới.
Thời gian giao hàng của anh là bao lâu?
Thời gian giao hàng tiêu chuẩn là 3-7 ngày làm việc, tùy thuộc vào số lượng.
Bạn có cung cấp dịch vụ OEM không?
Vâng, chúng tôi có thể tùy chỉnh sản phẩm và in logo của bạn.
Các nguyên liệu của anh có được chứng nhận không?
Vâng, tất cả các vật liệu đều đến từ các nhà cung cấp được chứng nhận ISO9001 và RoHS.
