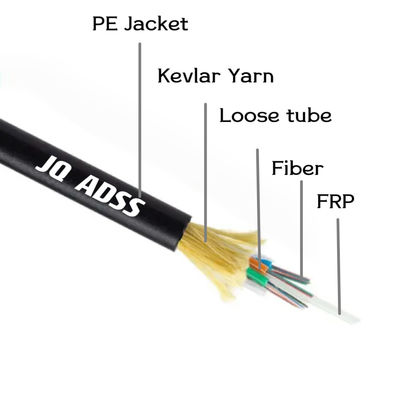

Cáp quang sợi ADSS đơn áo khoác Đèn nhẹ tất cả các dây điện đệm
Các đặc điểm chính
• Tất cả các cấu trúc điện đệm phù hợp với lắp đặt trên không cao áp suất
• Tăng cường sợi aramid cung cấp độ bền kéo cao và khả năng kéo dài
• Thiết kế ống chứa gel lỏng đảm bảo ngăn chặn nước mạnh mẽ và bảo vệ sợi
• Vỏ chống tia cực tím và chống thời tiết để bền trong không gian ngoài trời
• Hiệu suất tín hiệu suy giảm thấp ổn định cho truyền đường dài
• Cấu trúc nhẹ cho phép lắp đặt nhanh chóng và hiệu quả về chi phí
Ứng dụng
• Mạng lưới truyền thông đường dây truyền điện
• Mở rộng dải băng thông rộng ở nông thôn
• Hệ thống giám sát lưới điện thông minh và tiện ích
• Thiết lập trên không trên các cột và tháp
• Dự án mạng lưới sợi ngoài trời dài
Cấu trúc và thông số kỹ thuật
1.áo khoác đơn ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
2. áo khoác đôi ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
|
Loại sợi |
Sự suy giảm (+20°C) |
Dải băng thông |
Độ dài sóng cắt của cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤ 0,36dB/km | ≤0,22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤ 0,23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤ 3,3dB/km | ≤1,2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤ 3,5 dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
Chi tiết hình ảnh

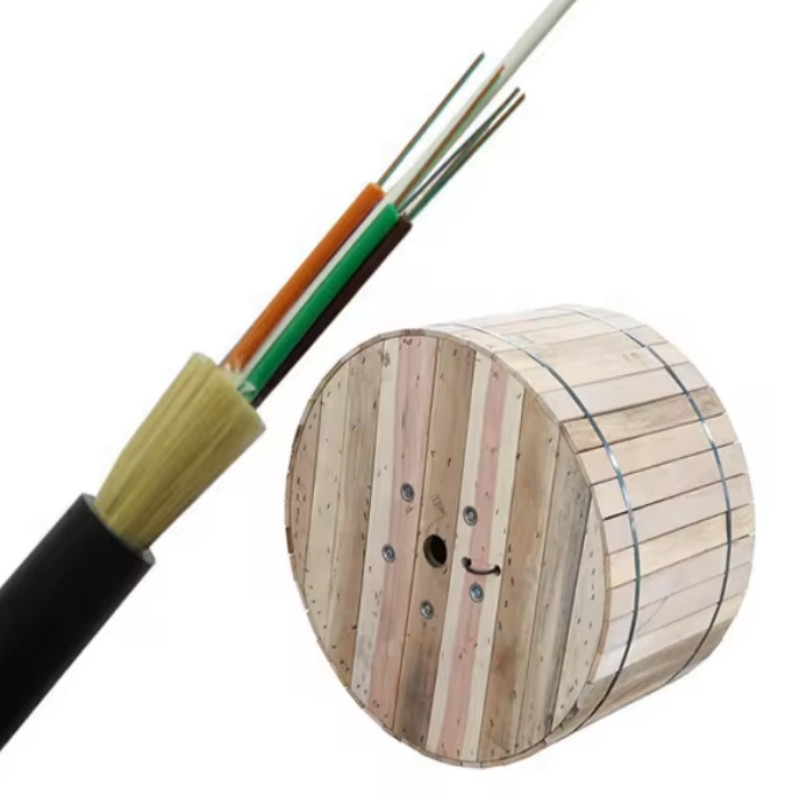

cáp sợi ADSS áo khoác đơn
cáp quang sợi ADSS áo khoác kép

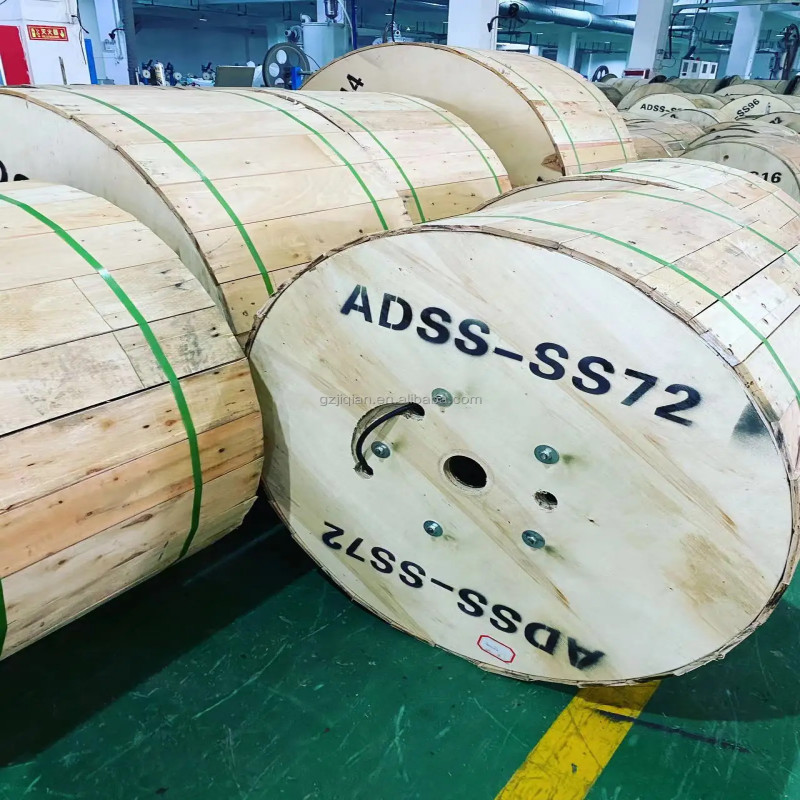

Bao bì:
