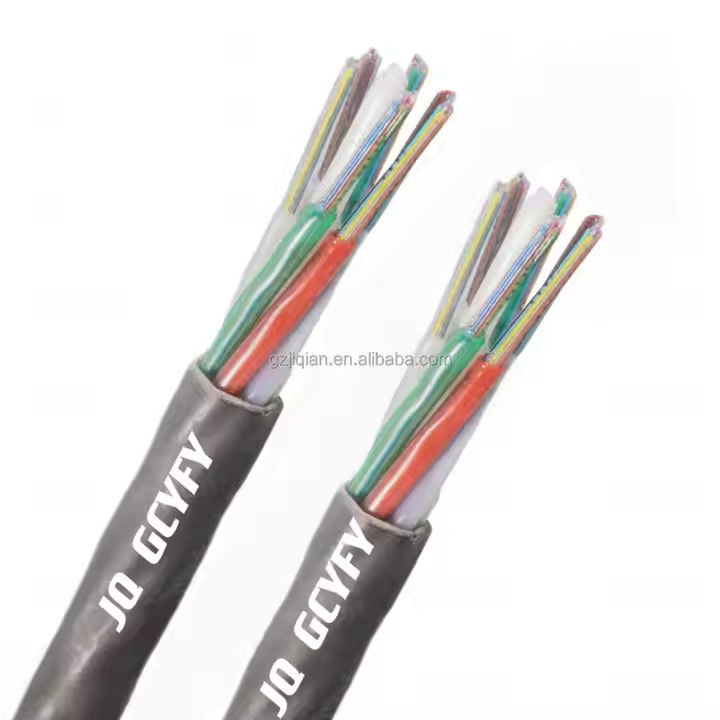

Cáp quang sợi GCYFY/GCYFTY cho lắp đặt ống dẫn
Mô tả sản phẩm

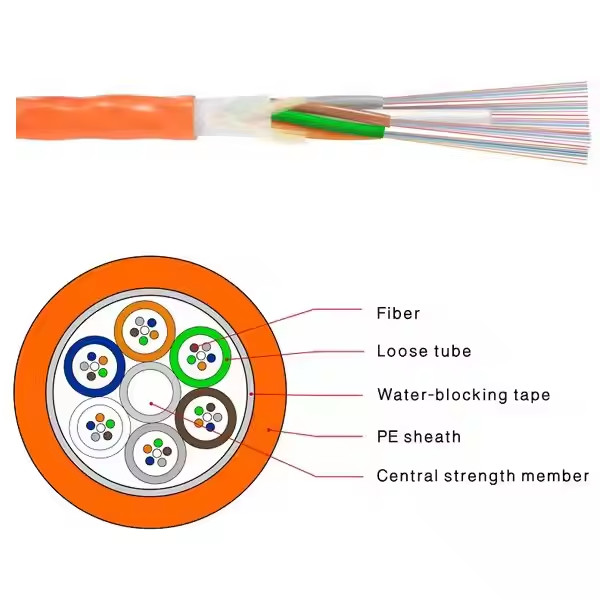

GCYFY / GCYFTY Micro Air Blown Fiber Optic Cable sử dụng thiết kế không kim loại, không có giáp. Nó có thể được lắp đặt bằng cách thổi không khí vào các ống dẫn nhỏ đã được đặt trước. Công nghệ này cải thiện việc sử dụng đường ống dẫn,đơn giản hóa việc lắp đặt, và cho phép mở rộng dễ dàng trong tương lai.
Đặc điểm quang học
| Điểm | Thông số kỹ thuật |
| Loại sợi | G.652D |
| Sự suy giảm | |
| @ 1310 nm | ≤ 0,36 dB/km |
| @ 1383 nm | ≤ 0,35 dB/km |
| @ 1550 nm | ≤ 0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Dài sóng cắt cáp ((λcc) | ≤ 1260 nm |
| Độ dài sóng phân tán bằng không ((nm) | 1300 ~ 1324 nm |
| Độ nghiêng phân tán bằng không | ≤ 0,092 ps/nm2km |
| Phân tán màu sắc | |
| @ 1288 ~ 1339 nm | ≤ 3,5 ps/nm. km |
| @ 1550 nm | ≤ 18 ps/nm. km |
| @ 1625 nm | ≤ 22 ps/nm. km |
| PMDQ | ≤0,2 ps/km1/2 |
| Độ kính trường chế độ @ 1310 nm | 9.2±0.4 um |
| Lỗi tập trung lõi | ≤ 0,6 um |
| Chiều kính lớp phủ | 125.0±0.7 um |
| Lớp phủ không hình tròn | ≤1,0% |
| Chiều kính lớp phủ | 245±10 um |
| Kiểm tra bằng chứng | 100 kpsi (= 0,69 Gpa), 1% |
Màu sợi & ống
CápCác thông số
| # | Các mục | Đơn vị | Các thông số |
| 1 | Số lượng sợi | 96 | |
| 2 | Số sợi trên mỗi ống | 12 | |
| 3 | Số ống lỏng | 8 | |
| 4 | Chiều kính ống lỏng | mm | 1.5 |
| 5 | Thành viên lực lượng trung tâm | mm | 2.5 |
| 6 | Vỏ bên ngoài | mm | 6.6 |
| 7 | Số của Ripcords | 1 | |
| 8 | Chiều kính cáp | mm | 6.4±0.1 |
| 9 | Trọng lượng cáp | kg/km | 40 |
| 10 | Sự suy giảm 1310 nm | dB/km | ≤ 0,36dB/km |
| 11 | Sự suy giảm 1550 nm | dB/km | ≤0.22dB/km |
| 12 | Phân biệt màu sắc 1285-1330 nm | PS/nm.km | ≤3.5 |
| 13 | Phân biệt màu sắc 1550 nm | PS/nm.km | ≤ 18 |
| 14 | Độ dài sóng cắt của cáp | ʎcc | ≤ 1260nm |
| 15 | Độ dài sóng cắt sợi | mm | ≤1470 |
| 16 | Không phân tán | 1300~1324nm | |
| 17 | Độ nghiêng phân tán bằng không | ps/nm2 x km | ≤0.092 |
| 18 | Phân tán chế độ phân cực | PS/km | 1.0 |
| 19 | Phân tán chế độ phân cực | PS/km | 0.3 |
| 20 | Độ kính trường chế độ | μm | 1310 9,2 ± 0.4 |
| 21 | Độ kính trường chế độ | μm | 1550 10,4 ± 0.8 |
| 22 | Lỗi tập trung lớp phủ lõi | μm | ≤0.5 |
| 23 | Chiều kính lớp phủ | μm | 125±1.0 |
| 24 | Vỏ bọc không hình tròn | % | ≤ 2,0% |
| 25 | Lớp phủ - Lỗi tập trung lớp phủ | μm | ≤12 |
| 26 | Chiều kính lớp phủ chính | μm | 125±1.0 |
| 27 | Vật liệu lớp phủ chính (không màu) | 245± 10μm | |
| 28 | Phân tích cuộn sợi | m | R ≥ 4 |
| 29 | Độ bền kéo | N | Cài đặt: 1000 Hoạt động: 600 |
| 30 | Kháng nghiền | N/mm | 800/100 |
| 31 | Sức mạnh va chạm | N.m | Năng lượng va chạm: 450g * 1m; bán kính đầu búa: 12,5mm; số lần va chạm: 5 Không có suy giảm gia tăng rõ ràng, không có vết gãy sợi và không có tổn thương cáp. |
| 32 | Đòn xoắn | Trọng lượng: 150N; số chu kỳ:10; góc xoắn: ± 180° Không có suy giảm bổ sung rõ ràng, không có vết gãy sợi và không có tổn thương cáp. | |
| 33 | Kink. | mm | 1000N/100mm |
| 34 | Khoảng bán kính uốn cong | Nạp 25N,25 chu kỳ | |
| 35 | Cài đặt | ̊ C | -15 ̊ C~+60 ̊ C |
| 36 | Hoạt động | ̊ C | -35 ̊ C~+70 ̊ C |
| 37 | Lưu trữ | ̊ C | -35 ̊ C~+70 ̊ C |
