Cáp sợi một chế độ ADSS trực tiếp từ nhà máy: Cáp trên không tăng cường Aramid
IEEE 1222 & IEC 60794-1 phù hợp.
Cấu trúc và thông số kỹ thuật
1.áo khoác đơn ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
2. áo khoác đôi ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
|
Loại sợi |
Sự suy giảm (+20°C) |
Dải băng thông |
Độ dài sóng cắt của cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤ 0,36dB/km | ≤0,22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤ 0,23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤ 3,3dB/km | ≤1,2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤ 3,5 dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
Chi tiết hình ảnh

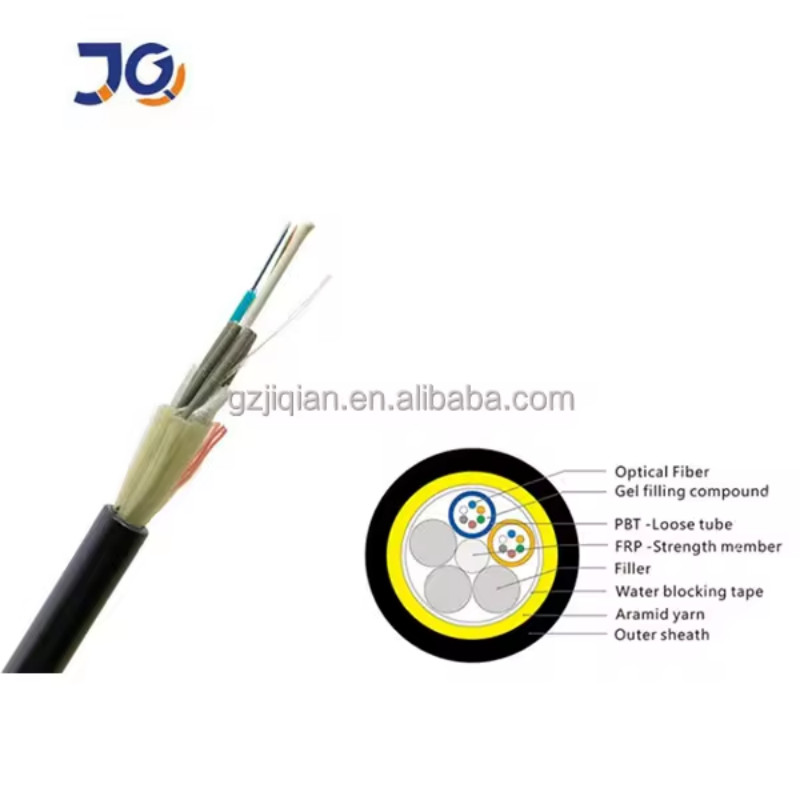

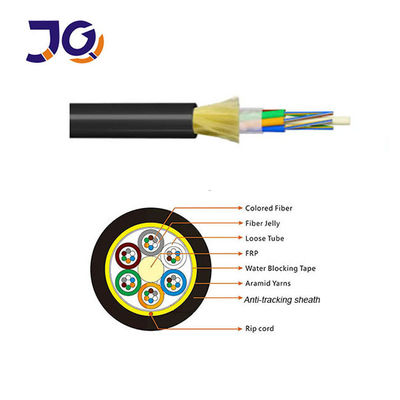

cáp sợi ADSS áo khoác đơn

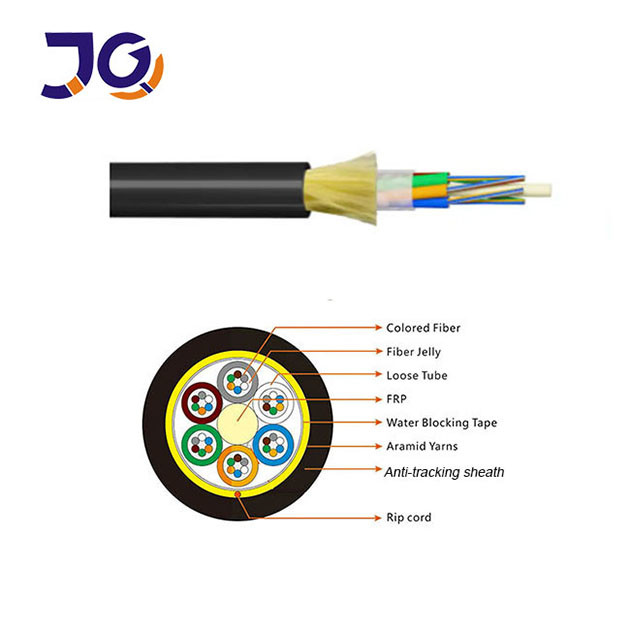

cáp quang sợi ADSS áo khoác kép
Bạn là một nhà sản xuất hay một công ty thương mại?Chúng tôi là một nhà máy trực tiếp với 10+ năm trong cáp sợi quang, cáp thả, cáp vá, và phụ kiện.
Làm thế nào để đảm bảo chất lượng?Chất lượng đầu tiên: Mỗi sợi được kiểm tra / kiểm tra trước khi vận chuyển.
Tôi bắt đầu với một đơn đặt hàng nhỏ được không?Vâng, chúng tôi chấp nhận đơn đặt hàng nhỏ / thử nghiệm cho các dự án hoặc mẫu mới.
Thời gian sản xuất là bao lâu?3-7 ngày làm việc dựa trên số lượng; vận chuyển nhanh sau khi thanh toán.
Bạn có cung cấp OEM / tùy chỉnh không?Vâng, bao gồm in logo và thiết kế tùy chỉnh cho các dự án của bạn.
Các nguyên liệu được chứng nhận?Có, ISO9001 & RoHS chứng nhận cho hiệu suất đáng tin cậy.
