| Số lượng đặt hàng tối thiểu : | 10km | chi tiết đóng gói : | Trống gỗ hoặc trống sắt |
|---|---|---|---|
| Thời gian giao hàng : | khoảng 10 ngày | Điều khoản thanh toán : | T/T, Western Union, Alipay, Moneygram, L/C |
| Khả năng cung cấp : | 21500km mỗi tháng |
| Nguồn gốc: | Quảng Đông Trung Quốc | Hàng hiệu: | JQ or OEM/Customize |
|---|---|---|---|
| Chứng nhận: | ISO9001 CE ROHS Rohs FCC | Số mô hình: | ADSS-4C/12FC/24C/48C/96C/144C |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Ngoài trời | Số lượng sợi: | 4-144cores |
|---|---|---|---|
| Nhịp: | 100m /200 m /300m hoặc tùy chỉnh | Thương hiệu sợi: | YOFC/Fiberhome/Corning |
| Số sức mạnh: | FRP, Kevlar Aramid Sợi Sức mạnh cao | Kết cấu: | Ống lỏng bị mắc kẹt với chất độn (nếu cần) |
| Nhiệt độ hoạt động: | -40 đến +75 | Loại sợi: | G652D, OM1, G655, OM4, OM5 |
| Tiêu chuẩn kiểm tra: | IEC60794-1 | nhà máy: | Đúng |
| Độ bền kéo: | 1000n | Vật liệu ống lỏng lẻo: | PBT hoặc thạch |
| Màu sắc: | Màu đen, tùy chỉnh | Kiểu: | Cáp quang sợi ADSS |
| Cài đặt: | Tự hỗ trợ trên không, trên không, ống dẫn | Bảo vệ sợi: | Gel không thấm nước |
| Đường kính cáp: | 10 mm | Gel sợi: | Đúng |
| Bọc thép: | Băng nhôm | Ống lỏng lẻo: | PBT |
| OEM: | Chấp nhận được | Phương pháp cài đặt: | Lắp đặt trên không |
| Vật liệu Gallus: | PE/ MDPE/ HDPE | Băng chặn nước: | Đúng |
| Nhịp: | 100m /200m /300m /400m hoặc Tùy chỉnh | Sức mạnh: | FRP |
| Rango de Temperatura: | -40+70 ° C. | Đường kính ngoài: | 10,5mm |
| Vật liệu vỏ bọc: | Thể dục | Loại cáp: | Ống lỏng lẻo |
| Mô hình sợi: | G652d | Số lượng sợi: | 2-48Lõi |
| Vật liệu áo khoác bên ngoài: | Thể dục | Chiều dài: | 1km 2km 3km 4km |
| Bán kính uốn tối đa: | 20d | Bưu kiện: | Trống gỗ |
| Màu áo khoác: | Đen | ||
| Làm nổi bật: | Cáp quang sợi ADSS trên không,cáp sợi trên không một chế độ,Sợi quang cao độ aramid |
||
Mô tả sản phẩm
Tên sản phẩm
Cáp sợi quang ADSS trực tiếp của nhà máy Mô hình duy nhất Aramid Yarn Độ bền cao Sử dụng ngoài trời
Cáp ADSS là gì
ADSS (All Dielectric Self Supporting) fiber optic cable is a non metallic design for aerial installation on utility poles and transmission lines It can be installed safely in high voltage areas without grounding and provides reliable self support without messenger wires This makes it a cost effective alternative to OPGW and OPAC
Cấu trúc và thiết kế
The cable uses stranded loose tube technology with fibers protected by water blocking gel A central FRP strength member provides core stability while layers of aramid yarn deliver high tensile strength The outer jacket is available in PE or AT depending on voltage and installation conditions
Các đặc điểm chính
Thiết kế không kim loại an toàn cho việc lắp đặt đường dây trực tiếp và không bị nhiễu điện
Cáp tự hỗ trợ dễ dàng cài đặt mà không cần dây hỗ trợ bổ sung
Sợi aramid có độ bền kéo cao đảm bảo độ bền và khả năng chống thời tiết
Hiệu suất ổn định dưới căng thẳng cơ học và thay đổi nhiệt độ
Thiết kế có thể tùy chỉnh cho các chiều dài trải dài khác nhau và các dự án đường dây điện
Ứng dụng
Vỏ PE cho đường dây điện dưới 110kV
Áp áo AT cho đường dây 110kV trở lên với bảo vệ chống theo dõi
Chiều dài và hàm lượng sợi aramid có thể được điều chỉnh để đáp ứng các yêu cầu của dự án
Tiêu chuẩn
Sản xuất theo IEEE P1222 và IEC 60794 1 đảm bảo chất lượng và độ tin cậy quốc tế
Cấu trúc và thông số kỹ thuật
1.áo khoác đơn ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
2. áo khoác đôi ADSS
| Số lượng chất xơ | cấu trúc | Sợi mỗi ống |
đường kính ống mất mát (MM) |
Chiều kính FRP/pad (mm) | Độ dày áo khoác bên ngoài ((mm) | Đề xuất Chiều kính (mm) |
Chú ý: Trọng lượng (kg/km) |
|
| áo khoác PE | Áo áo khoác | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng dưới đây là dữ liệu gần đúng, cho các thông số kỹ thuật chi tiết hơn,
Vui lòng liên hệ với người bán hàng.
|
Loại sợi |
Sự suy giảm (+20°C) |
Dải băng thông |
Độ dài sóng cắt của cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤ 0,36dB/km | ≤0,22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤ 0,23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤ 3,3dB/km | ≤1,2dB/km | --- | --- | ≥ 500MHz·km | ≥ 500MHz·km | --- |
| 62.5/125μm | ≤ 3,5 dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥ 500MHz·km | --- |
Chi tiết hình ảnh

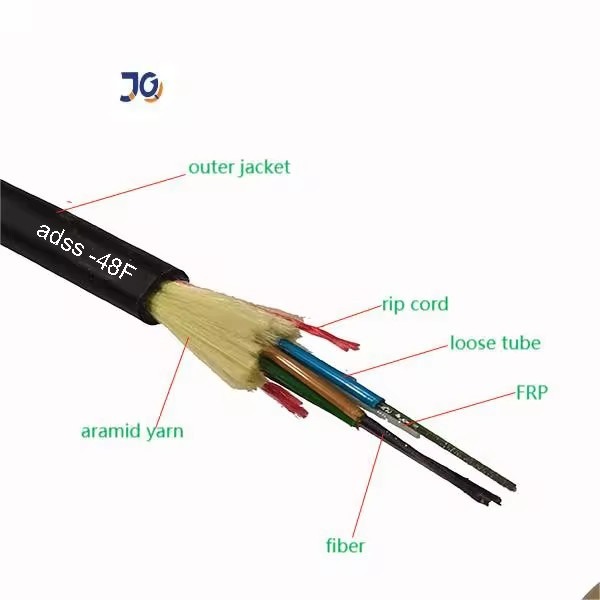

cáp sợi ADSS áo khoác đơn

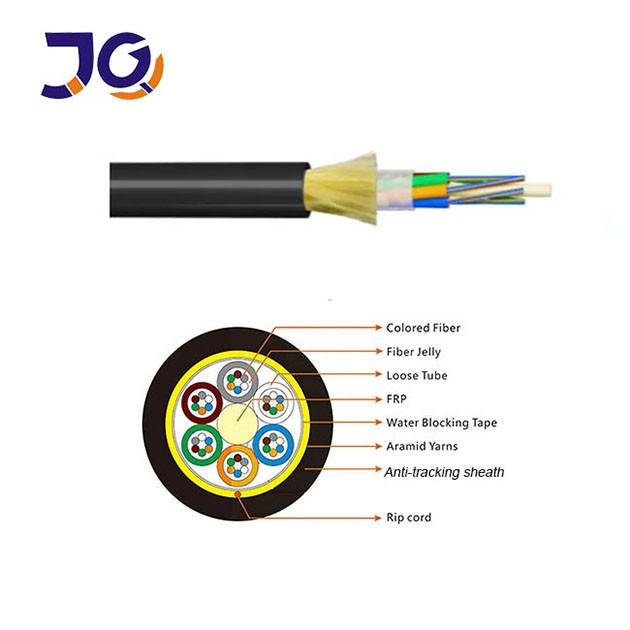

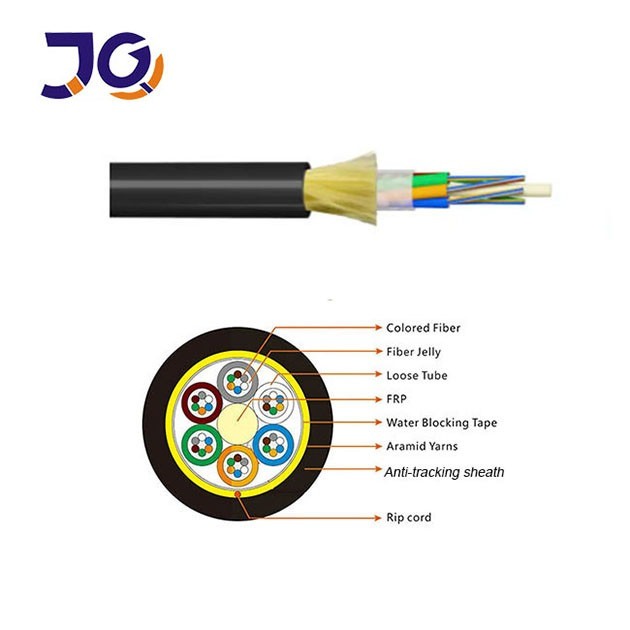

cáp quang sợi ADSS áo khoác kép
Bao bì:
Câu hỏi thường gặp
Bạn là một nhà sản xuất hay một công ty thương mại
Chúng tôi là một nhà máy trực tiếp với hơn 10 năm kinh nghiệm sản xuất cáp sợi quang cáp thả dây dán và phụ kiện nhà máy của chúng tôi nằm ở Quảng Châu và chúng tôi chào đón khách hàng đến thăm
Làm thế nào để đảm bảo chất lượng
Chất lượng là thứ nhất Mỗi sợi được kiểm tra nghiêm ngặt và kiểm tra trước khi vận chuyển Sau khi xác nhận báo giá, chúng tôi có thể cung cấp các mẫu miễn phí để phê duyệt chất lượng.
Tôi bắt đầu với một đơn đặt hàng nhỏ được không?
Có, đơn đặt hàng nhỏ và thử nghiệm được chấp nhận đặc biệt cho các dự án mới hoặc đánh giá mẫu
Thời gian sản xuất là bao nhiêu?
Thông thường 3 đến 7 ngày làm việc tùy thuộc vào số lượng đặt hàng Chúng tôi vận chuyển nhanh chóng khi thanh toán được nhận
Bạn có cung cấp OEM hoặc tùy chỉnh
Vâng, chúng tôi có thể in logo của bạn và tùy chỉnh thiết kế để phù hợp với yêu cầu dự án của bạn
Các nguyên liệu thô có được chứng nhận
Vâng, chúng tôi sử dụng ISO9001 và RoHS chứng nhận vật liệu để đảm bảo hiệu suất ổn định và đáng tin cậy
