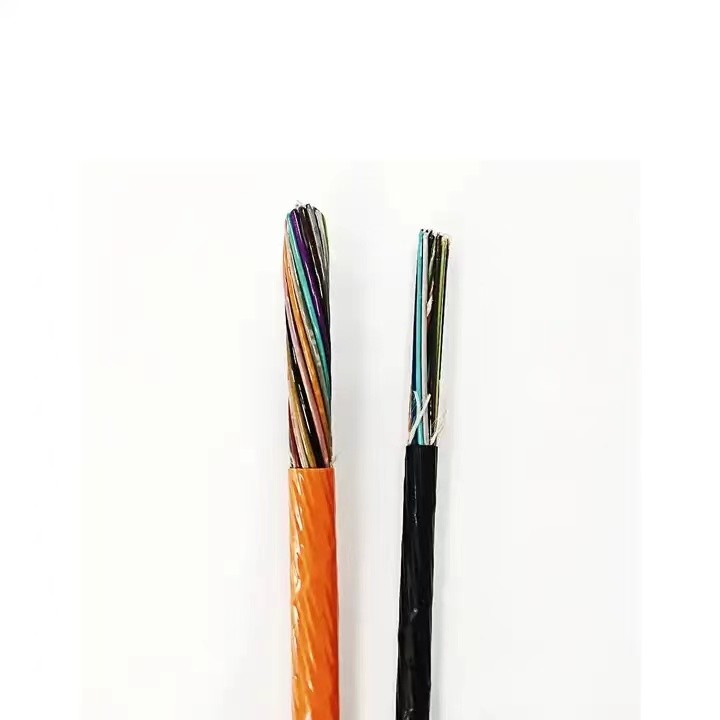

Cáp ống lỏng GCYFY được thổi bằng không khí
Mô tả sản phẩm
GCYFY cáp ống dẫn nhỏ được thổi bằng không khí có thiết kế ống lỏng lỏng cho các mạng truyền thông hiệu suất cao.nó được tối ưu hóa để lắp đặt bằng không khí trong các ống dẫn nhỏ, cho phép triển khai nhanh chóng và hiệu quả về chi phí.
Mỗi ống lỏng chứa sợi quang cao cấp với gel ngăn chặn nước, đảm bảo bảo vệ cơ mạnh mẽ và truyền tín hiệu ổn định ngay cả trong điều kiện khắc nghiệt.Xây dựng rào tăng cường độ kéo, trong khi lớp phủ bên ngoài bền vững chống ẩm và tác động môi trường.
Nhờ số lượng sợi cao và cấu trúc hiệu quả, cáp GCYFY này lý tưởng cho FTTx, liên kết xương sống, trung tâm dữ liệu và mạng tàu điện ngầm đòi hỏi truyền dữ liệu tốc độ cao, công suất cao.
1Mô hình: GCYFY-96B1.3
2. Đường cắt ngang cáp
Đặc điểm quang học
| Điểm | Thông số kỹ thuật |
| Loại sợi | G.652D |
| Sự suy giảm | |
| @ 1310 nm | ≤ 0,36 dB/km |
| @ 1383 nm | ≤ 0,35 dB/km |
| @ 1550 nm | ≤ 0,22 dB/km |
| @ 1625 nm | ≤ 0,30 dB/km |
| Dài sóng cắt cáp ((λcc) | ≤ 1260 nm |
| Độ dài sóng phân tán bằng không ((nm) | 1300 ~ 1324 nm |
| Độ nghiêng phân tán bằng không | ≤ 0,092 ps/nm2km |
| Phân tán màu sắc | |
| @ 1288 ~ 1339 nm | ≤ 3,5 ps/nm. km |
| @ 1550 nm | ≤ 18 ps/nm. km |
| @ 1625 nm | ≤ 22 ps/nm. km |
| PMDQ | ≤0,2 ps/km1/2 |
| Độ kính trường chế độ @ 1310 nm | 9.2±0.4 um |
| Lỗi tập trung lõi | ≤ 0,6 um |
| Chiều kính lớp phủ | 125.0±0.7 um |
| Lớp phủ không hình tròn | ≤1,0% |
| Chiều kính lớp phủ | 245±10 um |
| Kiểm tra bằng chứng | 100 kpsi (= 0,69 Gpa), 1% |
Màu sợi & ống
Đặc điểm

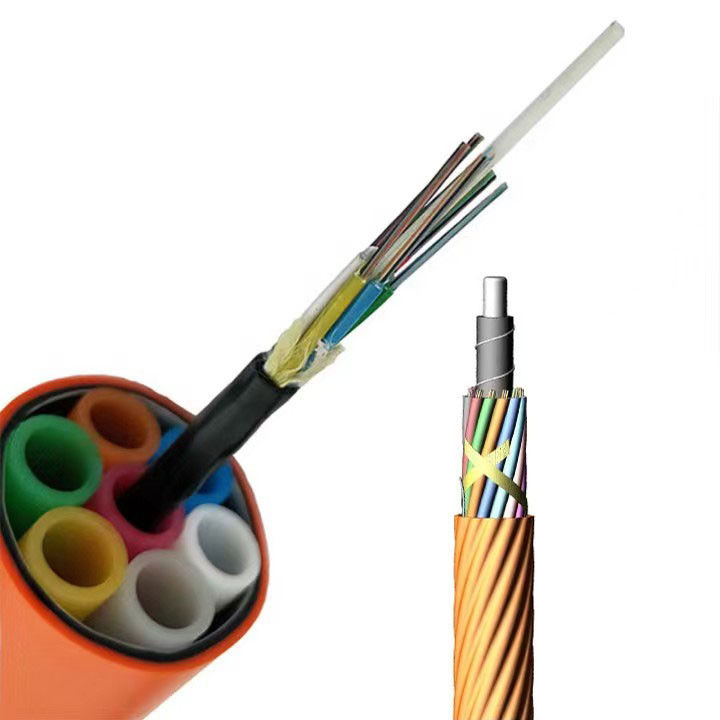

GCYFY dây thừng ống lỏng không khí thổi micro cáp sử dụng một thành phần không kim loại sức mạnh và cấu trúc không bọc thép, làm cho nó nhẹ và linh hoạt.Nó có thể được lắp đặt bằng cách thổi không khí vào các ống dẫn nhỏ được đặt trướcThiết kế này làm tăng việc sử dụng ống dẫn, đơn giản hóa việc mở rộng mạng và hỗ trợ triển khai hiệu quả, có thể mở rộng.
CápCác thông số
|
Các lõi |
Các lõi/đường ống |
Chiều kính FRP (mm) |
Độ dày vỏ (mm) |
Chiều kính tổng thể (mm) |
Khoảng. Trọng lượng (kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
Đặc điểm môi trường
| Nhiệt độ hoạt động | -35oC ~ +70oC |
| Nhiệt độ lưu trữ và vận chuyển | -35oC ~ +70oC |
| Nhiệt độ lắp đặt | -15oC ~ +60oC |
Ứng dụng
• Lý tưởng như một cáp thả trong mạng FTTH, kết nối các điểm chi nhánh với các điểm truy cập thuê bao thông qua cài đặt thổi không khí.
• Thích hợp cho các mạng lưới xương sống, khu vực đô thị và truy cập đòi hỏi truyền tải tốc độ cao, công suất cao.
Thời gian giao hàng
• Chiều dài cung cấp tiêu chuẩn: 2.000 m mỗi cuộn; chiều dài tùy chỉnh có sẵn theo yêu cầu.
Câu hỏi thường gặp
Q1: Cáp ống dẫn nhỏ được thổi bằng không khí GCYFY được sử dụng cho gì?
A: Nó được áp dụng rộng rãi trong các dự án FTTx, liên kết xương sống, trung tâm dữ liệu và mạng tàu điện ngầm, cung cấp dung lượng sợi cao và triển khai nhanh chóng.
Q2: Nó được cài đặt như thế nào?

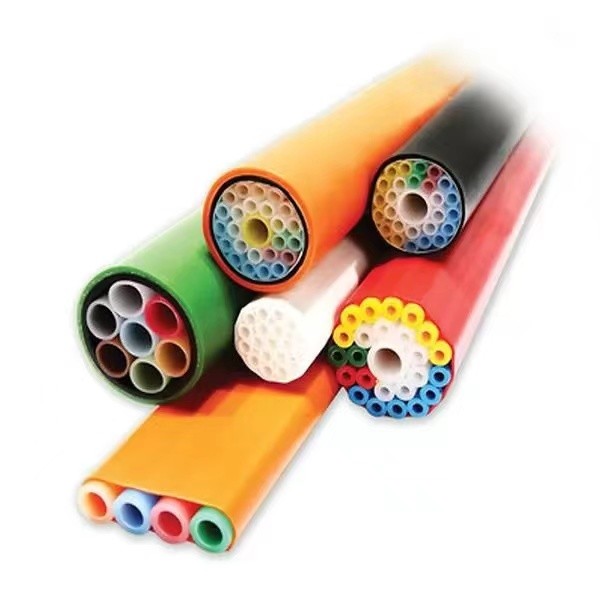

A: Cáp được thổi vào các ống dẫn nhỏ, cho phép lắp đặt nhanh chóng, linh hoạt và hiệu quả về chi phí.
Q3: Tại sao lại sử dụng thiết kế ống lỏng có sợi dây?
A: Nó tăng cường sức mạnh, tính linh hoạt và bảo vệ sợi, đảm bảo truyền dữ liệu ổn định.
Câu 4: Nó có chống nước không?
V: Vâng, gel ngăn nước bên trong các ống lỏng ngăn ngừa độ ẩm và bảo vệ sợi.
Q5: Số lượng sợi nào có sẵn?
A: Số lượng tiêu chuẩn bao gồm 24, 48 và 96 lõi, với các tùy chọn tùy chỉnh có sẵn theo yêu cầu.
Q6: Bạn có cung cấp dịch vụ OEM không?
A: Vâng, chúng tôi có thể cung cấp dịch vụ OEM và in logo hoặc nhãn của bạn trên cáp và bao bì.
Q7: Tôi có thể yêu cầu mẫu không?
A: Có, đơn đặt hàng mẫu có sẵn để kiểm tra chất lượng trước khi mua hàng loạt.
