| Số lượng đặt hàng tối thiểu : | 10km | chi tiết đóng gói : | Trống gỗ hoặc trống sắt |
|---|---|---|---|
| Thời gian giao hàng : | khoảng 10 ngày | Điều khoản thanh toán : | T/T, Western Union, Alipay, Moneygram, L/C |
| Khả năng cung cấp : | 21500km mỗi tháng |
| Nguồn gốc: | Quảng Đông Trung Quốc | Hàng hiệu: | JQ or OEM/Customize |
|---|---|---|---|
| Chứng nhận: | ISO9001 CE ROHS Rohs FCC | Số mô hình: | ADSS-4C/12FC/24C/48C/96C/144C |
|
Thông tin chi tiết |
|||
| Ứng dụng: | Lắp đặt trên không ngoài trời | Số lượng sợi: | 4-144cores |
|---|---|---|---|
| Nhịp: | 100m /200 m /300m hoặc tùy chỉnh | Thương hiệu sợi: | YOFC/Fiberhome/Corning |
| Số sức mạnh: | FRP, Kevlar Aramid Sợi Sức mạnh cao | Kết cấu: | Ống lỏng bị mắc kẹt với chất độn (nếu cần) |
| Nhiệt độ hoạt động: | -40 đến +75 | Loại sợi: | G652D, OM1, G655, OM4, OM5 |
| Tiêu chuẩn kiểm tra: | IEC60794-1 | Nhà máy: | Đúng |
| Mã màu sợi: | Xanh lam, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng | Độ bền kéo: | 1000n |
| Vật liệu ống lỏng lẻo: | PBT hoặc thạch | Màu sắc: | Màu đen, tùy chỉnh |
| Kiểu: | Cáp quang sợi ADSS | Cài đặt: | Tự hỗ trợ trên không, trên không, ống dẫn |
| Bảo vệ sợi: | Gel không thấm nước | Đường kính cáp: | 10 mm |
| Số sức mạnh: | FRP, Kevlar Aramid sợi | Gel sợi: | Đúng |
| Bọc thép: | Băng nhôm | Ống lỏng lẻo: | PBT ống lỏng |
| OEM: | Chấp nhận được | Phương pháp cài đặt: | Lắp đặt trên không |
| Vật liệu Gallus: | PE/ MDPE/ HDPE | Băng chặn nước: | Đúng |
| Làm nổi bật: | Cáp quang sợi ADSS trên không,cáp quang một chế độ với sợi aramid,cáp sợi ADSS áo khoác đơn |
||
Mô tả sản phẩm
Tiêu đề sản phẩm
Giá xuất xưởng: Cáp quang ADSS Single Mode với Sợi Aramid
Cáp ADSS là gì?
Cáp ADSS (Tự hỗ trợ hoàn toàn điện môi) là cáp quang phi kim loại được thiết kế để lắp đặt trên không trên cột điện và đường dây điện. Với cấu trúc điện môi của nó, nó có thể được triển khai an toàn trong môi trường điện áp cao trong khi vẫn cung cấp khả năng tự hỗ trợ đáng tin cậy mà không cần dây dẫn. Đây là một giải pháp thay thế tiết kiệm chi phí cho cáp OPGW và OPAC.

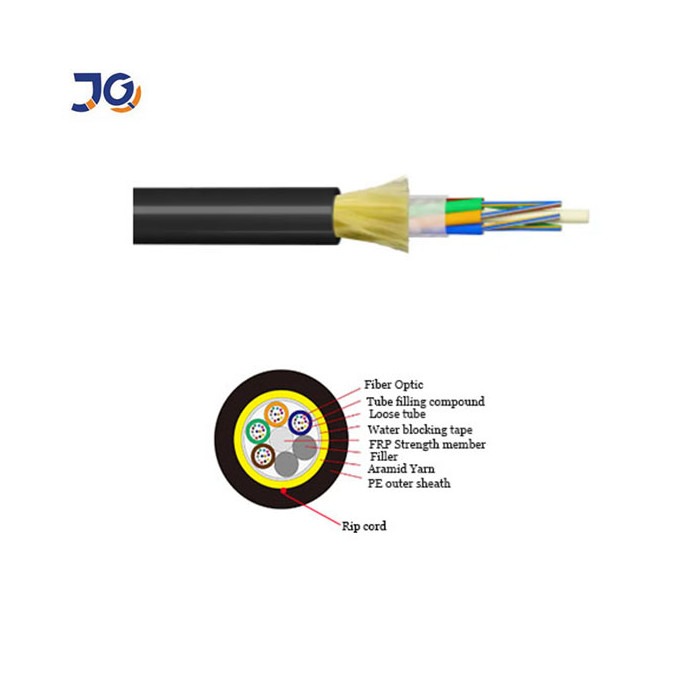

Cấu trúc & Thiết kế
Cáp này áp dụng thiết kế ống lỏng mắc cạn với các sợi được bảo vệ trong gel chặn nước. Một thành phần chịu lực FRP trung tâm đảm bảo độ ổn định, trong khi các lớp sợi aramid cung cấp độ bền kéo cao. Vỏ ngoài có sẵn bằng vật liệu PE hoặc AT, tùy thuộc vào yêu cầu về điện áp.
Các tính năng chính
Phi kim loại: An toàn để lắp đặt đường dây trực tiếp mà không có nguy cơ dẫn điện.
Dễ dàng cài đặt: Thiết kế tự hỗ trợ giúp loại bỏ sự cần thiết của dây hỗ trợ bổ sung.
Độ bền cao: Gia cố sợi Aramid đảm bảo khả năng chống kéo và thời tiết tuyệt vời.
Hiệu suất ổn định: Chịu được ứng suất cơ học và biến đổi nhiệt độ.
Có thể tùy chỉnh: Cấu hình phù hợp cho các khoảng cách và ứng dụng khác nhau.
Ứng dụng
Vỏ PE: Thích hợp cho đường dây điện dưới 110kV.
Vỏ AT: Đối với đường dây điện ≥110kV, cung cấp khả năng bảo vệ chống theo dõi.
Chiều dài nhịp và hàm lượng sợi có thể được tùy chỉnh theo yêu cầu dự án.
Tiêu chuẩn
Được sản xuất theo tiêu chuẩn IEEE P1222 và IEC 60794-1.
Cấu trúc và Thông số kỹ thuật
1. Áo khoác đơn ADSS
| số lượng sợi | cấu trúc | sợi trên mỗi ống |
đường kính ống lỏng (MM) |
Đường kính FRP/pad (mm) | Độ dày của vỏ ngoài (mm) | Tham khảo Bên ngoài Đường kính (mm) |
Tham khảo. Cân nặng (kg/km) |
|
| Vỏ PE | Vỏ AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật chi tiết,
vui lòng liên hệ với nhân viên bán hàng của chúng tôi.
2. Áo khoác kép ADSS
| số lượng sợi | cấu trúc | sợi trên mỗi ống |
đường kính ống lỏng (MM) |
Đường kính FRP/pad (mm) | Độ dày của vỏ ngoài (mm) | Tham khảo Bên ngoài Đường kính (mm) |
Tham khảo. Cân nặng (kg/km) |
|
| Vỏ PE | Vỏ AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật chi tiết,
vui lòng liên hệ với nhân viên bán hàng của chúng tôi.
|
Loại sợi |
Suy hao (+20℃) |
Băng thông |
Bước sóng cắt của cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Hình ảnh chi tiết hiển thị

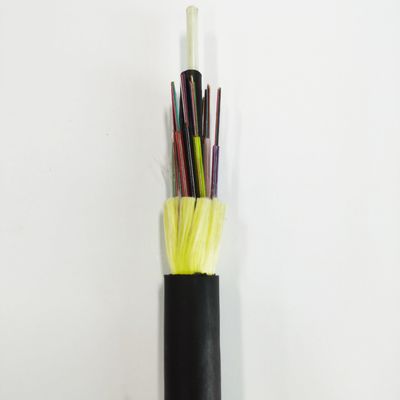

cáp quang ADSS một lớp vỏ
cáp quang ADSS hai lớp vỏ
Đóng gói:
Câu hỏi thường gặp
Bạn là nhà sản xuất hay công ty thương mại?
Chúng tôi là nhà sản xuất chuyên nghiệp với hơn 10 năm kinh nghiệm trong lĩnh vực cáp quang, cáp thả,dây nhảy và các sản phẩm liên quan. Nhà máy của chúng tôi ở Quảng Châu và bạn có thể đến thăm.
Làm thế nào để bạn đảm bảo chất lượng sản phẩm?
Chất lượng là ưu tiên hàng đầu của chúng tôi. Mỗi sợi đều trải qua quá trình kiểm tra nghiêm ngặt và kiểm tra cuối cùng trước khi xuất xưởng. Sau khi xác nhận giá, chúng tôi có thể cung cấp mẫu miễn phí để kiểm tra chất lượng.
Tôi có thể đặt hàng nhỏ không?
Đúng. Chúng tôi hỗ trợ các đơn hàng nhỏ và dùng thử, đặc biệt là đối với các dự án mới.
Thời gian giao hàng của bạn là bao lâu?
Thông thường 3–7 ngày làm việc, tùy thuộc vào số lượng đặt hàng. Chúng tôi đảm bảo giao hàng nhanh chóng sau khi thanh toán.
Bạn có cung cấp dịch vụ OEM không?
Đúng. Chúng tôi có thể thêm logo của bạn và tùy chỉnh sản phẩm theo yêu cầu của bạn.
Vật liệu của bạn có được chứng nhận không?
Đúng. Chúng tôi lấy nguồn từ các nhà cung cấp có chứng nhận ISO9001 và RoHS để đảm bảo chất lượng đáng tin cậy.
