Đường dây cáp sợi quang ADSS đơn

Minimum Order Quantity : 10km Packaging Details : Wooden drum or Iron drum
Delivery Time : about 10 days Payment Terms : T/T, Western Union,Alipay, MoneyGram, L/C
Supply Ability : 21500KM per month
Place of Origin: Guangdong China Hàng hiệu: JQ or OEM/Customize
Chứng nhận: ISO9001 CE ROHS Rohs FCC Model Number: ADSS-4C/12FC/24C/48C/96C/144C

Thông tin chi tiết

Application: Outdoor aerial installation fiber counts: 4-144cores
span: 100m /200 m /300m or Customized fiber brand: YOFC/FiberHome/Corning
service: sample strength number: FRP, Kevlar Aramid Yarn
structure: Stranded Loose Tube jacket color: Black yellow bule or Customized
Operating temperature: -40℃ to +75℃ Fiber type: G652D, OM1, G655, OM4, OM5
Test Standards: IEC60794-1 Factory: Yes
Fiber Color Code: Blue, Orange, Green, Brown, Gray, White, Red, Black, Yellow, Violet, Pink, Aqua Tensile Strength: 1000N
Cable Length: 1000m Out Sheath: LSZH, PE, HDPE, MDPE
Loose Tube Material: PBT Outer Sheath Color: Black
Keyword: Mini ADSS Water Blocking Tape: Yes
Stranded Wire: steel wire Color: Black
Armoured: Yes Tight Buffer: 0.9mm
Làm nổi bật:

Cáp quang sợi ADSS trên không

,

cáp quang một chế độ với sợi aramid

,

cáp sợi ADSS áo khoác đơn

Mô tả sản phẩm

Tiêu đề sản phẩm



Giá xuất xưởng: Cáp quang ADSS Single Mode với Sức căng sợi Aramid




Cáp ADSS là gì?



Cáp quang ADSS (Tự hỗ trợ phi kim loại) là loại cáp chuyên dụng được thiết kế để lắp đặt trên không trên đường dây điện. Nó hoàn toàn không kim loại, cho phép lắp đặt trong môi trường điện áp cao mà không có nguy cơ dẫn điện. Cấu trúc của cáp cung cấp khả năng tự hỗ trợ mạnh mẽ giữa các cấu trúc, làm cho nó trở thành một giải pháp thay thế hiệu quả và tiết kiệm chi phí cho cáp OPGW và OPAC.



Cấu trúc và Thiết kế



Cáp ADSS của chúng tôi có thiết kế lõi bện nhỏ gọn.Các sợi quang được đặt trong các ống lỏng làm bằng nhựa mô đun cao và được lấp đầy bằng hợp chất chống thấm nước để ngăn chặn sự xâm nhập của hơi ẩm. Một thành phần chịu lực trung tâm bằng nhựa gia cố sợi (FRP) phi kim loại cung cấp sự ổn định cho lõi.Độ bền kéo đặc biệt của cáp đạt được bằng cách bao quanh lõi bằng sợi aramid và được hoàn thiện bằng vỏ PE hoặc AT bền.



Các tính năng chính



  • Không dẫn điện:Được chế tạo không có thành phần kim loại, đảm bảo an toàn khi lắp đặt trên cơ sở hạ tầng điện trực tiếp.


  • Lắp đặt tiết kiệm chi phí:Là cáp tự hỗ trợ, nó đơn giản hóa việc lắp đặt, giảm nhu cầu về dây dẫn riêng.

  • Độ bền cơ học vượt trội:Được thiết kế để chịu được tải trọng bên ngoài, mang lại hiệu suất kéo cao và khả năng chống chịu các điều kiện thời tiết khắc nghiệt.

  • Hiệu suất tối ưu:Sợi aramid gia cố làm tăng cả độ bền kéo và độ ổn định nhiệt độ.

  • Có thể tùy chỉnh:Thiết kế của chúng tôi có thể được điều chỉnh để đáp ứng các yêu cầu về ứng dụng và khoảng cách cụ thể.



Ứng dụng



Việc lựa chọn vỏ ngoài được xác định bởi điện áp của đường dây điện:

  • Vỏ PE (Polyethylene):Đề xuất cho đường dây điện trên không dưới 110kV.

  • Vỏ AT (Chống bám bẩn):Được thiết kế cho đường dây điện bằng hoặc trên 110kV để ngăn ngừa hư hỏng do bám bẩn điện.

Số lượng sợi aramid và quy trình bện được thiết kế đặc biệt để đáp ứng nhu cầu của các khoảng cách khác nhau.



Tuân thủ Tiêu chuẩn



Cáp ADSS của chúng tôi được sản xuất theo các tiêu chuẩn công nghiệp cao nhất, tuân thủ cả IEEE P 1222IEC 60794-1.





Cấu trúc và Thông số kỹ thuật



1. Áo khoác đơn ADSS

số lượng sợi cấu trúc sợi trên ống

đường kính ống lỏng

(MM)

Đường kính FRP/pad (mm) Độ dày của vỏ ngoài (mm) Tham khảo Bên ngoài
Đường kính
(mm)
Tham khảo Trọng lượng
(kg/km)
Vỏ PE Vỏ AT
4 1+5 4 1.9 2.0/2.0 1.7±0.1 9.8 80 90
6 1+5 6 1.9 2.0/2.0 1.7±0.1 9.8 80 90
8 1+5 4 1.9 2.0/2.0 1.7±0.1 9.8 80 90
12 1+5 6 1.9 2.0/2.0 1.7±0.1 9.8 80 90
24 1+5 6 2.0 2.0/2.0 1.7±0.1 9.8 85 95
48 1+5 12 2.0 2.0/2.0 1.7±0.1 10.0 88 98
72 1+6 12 2.2 2.0/2.0 1.7±0.1 10.5 98 108
96 1+8 12 2.2 2.0/3.4 1.7±0.1 12.0 122 135
144 1+12 12 2.2 3.0/7.2 1.7±0.1 15.2 176 189



Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật chi tiết,

vui lòng liên hệ với nhân viên bán hàng của chúng tôi.



2. Áo khoác kép ADSS



số lượng sợi cấu trúc sợi trên ống

đường kính ống lỏng

(MM)

Đường kính FRP/pad (mm) Độ dày của vỏ ngoài (mm) Tham khảo Bên ngoài
Đường kính
(mm)
Tham khảo Trọng lượng
(kg/km)
Vỏ PE Vỏ AT
4 1+5 4 1.9 2.0/2.0 1.7±0.1 12.0 125 135
6 1+5 6 1.9 2.0/2.0 1.7±0.1 12.0 125 135
8 1+5 4 1.9 2.0/2.0 1.7±0.1 12.0 125 135
12 1+5 6 1.9 2.0/2.0 1.7±0.1 12.0 125 135
24 1+5 6 2.0 2.0/2.0 1.7±0.1 12.0 128 138
48 1+5 12 2.0 2.0/2.0 1.7±0.1 12.5 130 140
72 1+6 12 2.2 2.0/2.0 1.7±0.1 13.2 145 155
96 1+8 12 2.2 2.0/3.4 1.7±0.1 14.5 185 195
144 1+12 12 2.2 3.0/7.2 1.7±0.1 16.5 212 228



Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật chi tiết,

vui lòng liên hệ với nhân viên bán hàng của chúng tôi.





Loại sợi

Suy hao

(+20℃)

Băng thông

Bước sóng cắt của cáp quang

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·km ≥500MHz·km ---
62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·km ≥500MHz·km ---




Hình ảnh chi tiết hiển thị

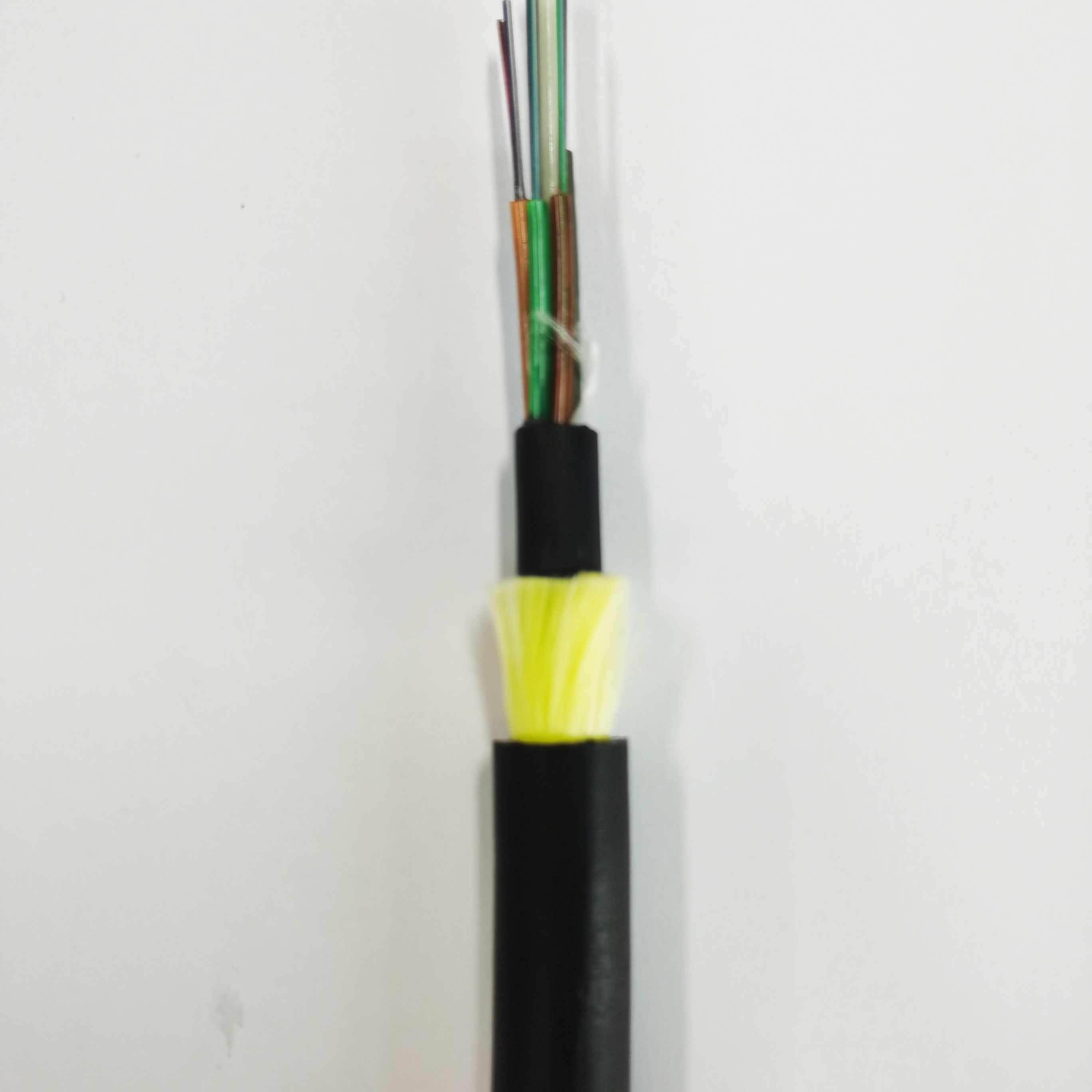

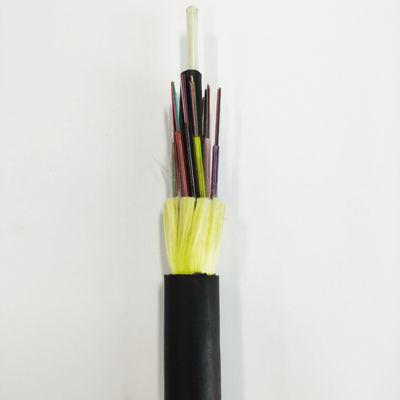

Đường dây cáp sợi quang ADSS đơn 0



                                                 cáp quang ADSS một lớp vỏ

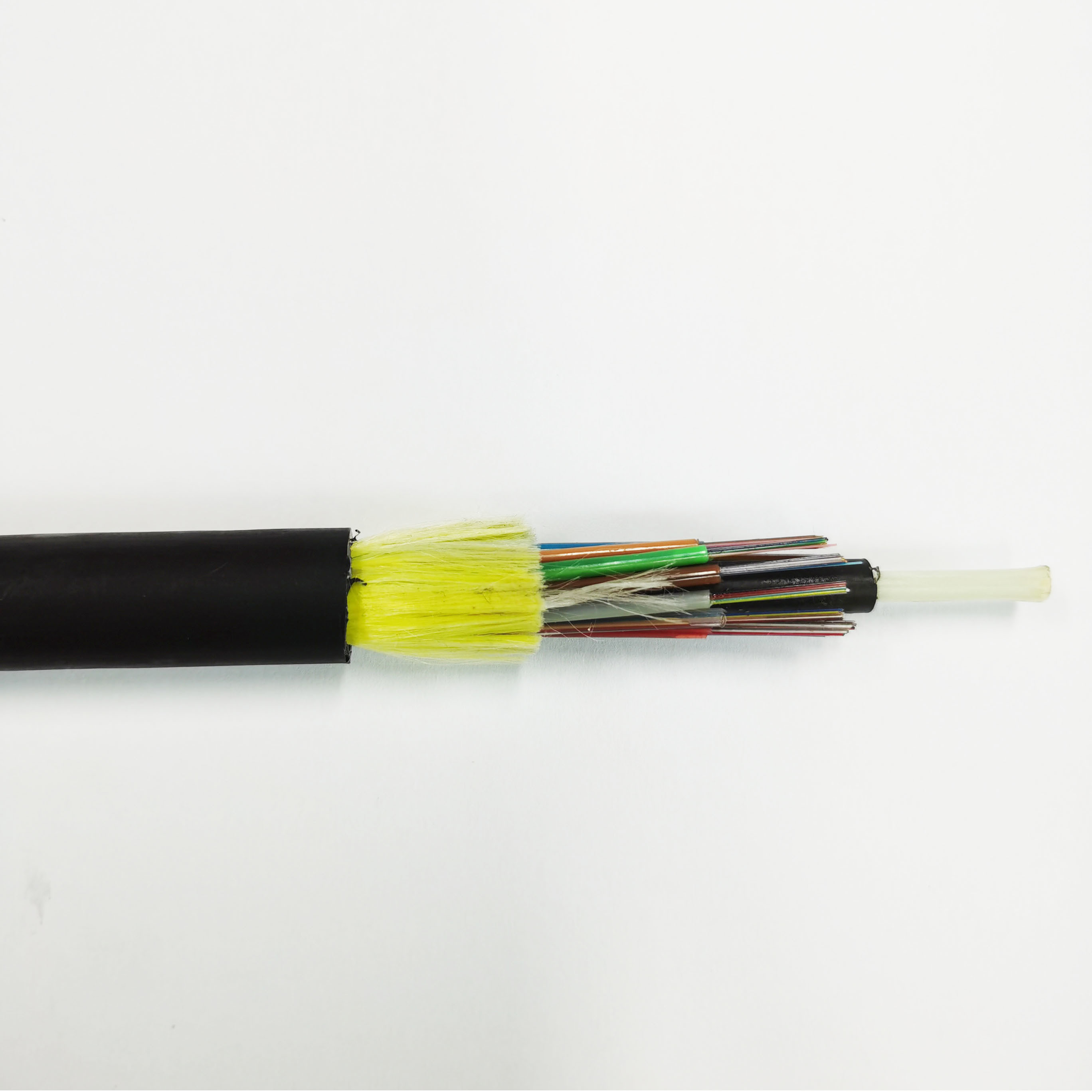

Đường dây cáp sợi quang ADSS đơn 1



                                               cáp quang ADSS hai lớp vỏ

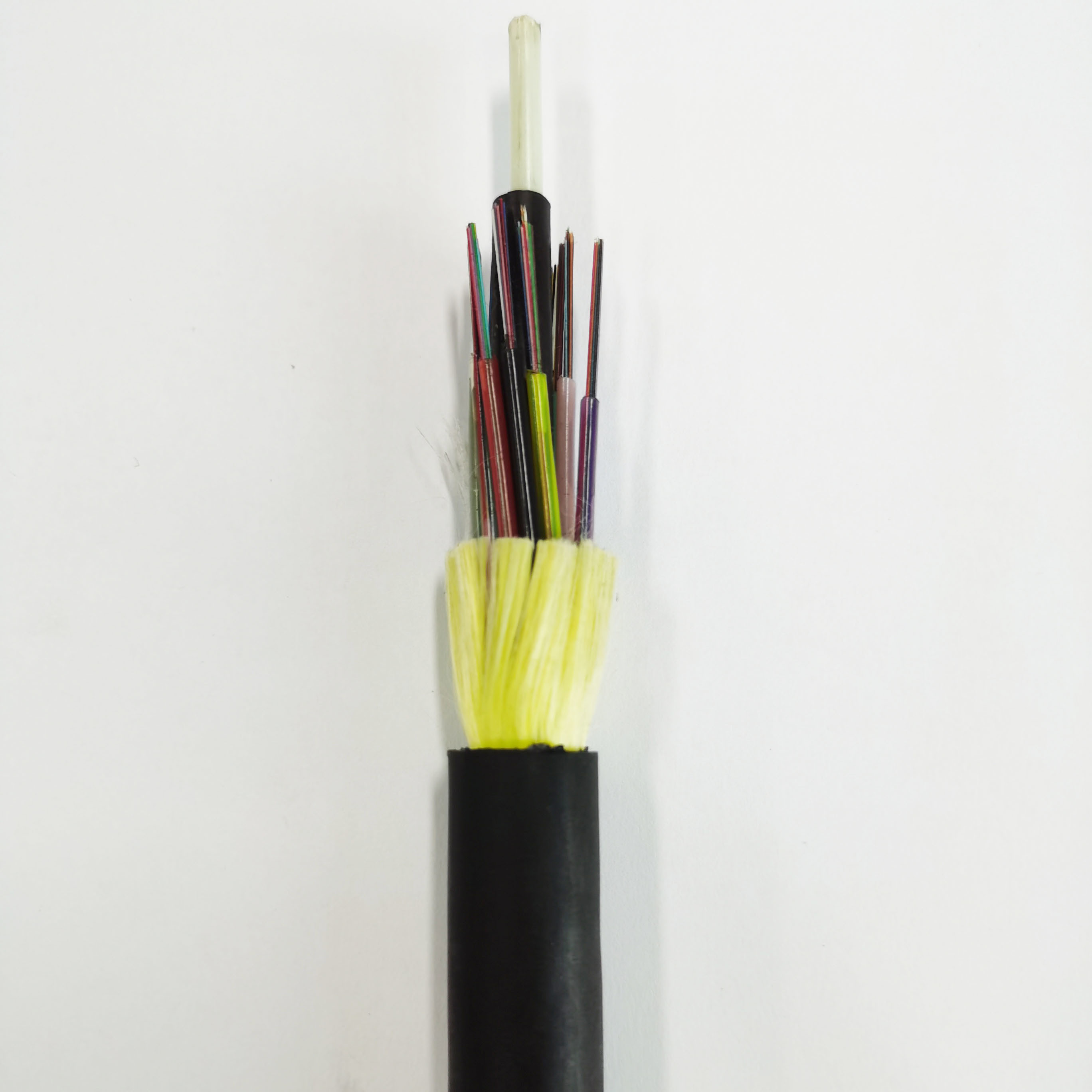

Đường dây cáp sợi quang ADSS đơn 2







Đóng gói:

Đường dây cáp sợi quang ADSS đơn 3



Câu hỏi thường gặp



1. Bạn là công ty thương mại hay nhà sản xuất? Chúng tôi là nhà sản xuất chuyên biệt với hơn 10 năm kinh nghiệm trong lĩnh vực nghiên cứu, phát triển và sản xuất cáp quang, cáp thả, dây nhảy và hơn thế nữa. Nhà máy của chúng tôi đặt tại Quảng Châu và chúng tôi chào đón bạn đến thăm chúng tôi.

2. Làm thế nào để bạn đảm bảo chất lượng? Chất lượng là ưu tiên hàng đầu của chúng tôi. Mỗi sợi quang đều được kiểm tra kỹ lưỡng sau khi hoàn thành sản xuất và chúng tôi tiến hành kiểm tra cuối cùng trước khi giao hàng. Sau khi giá được xác nhận, chúng tôi có thể cung cấp mẫu miễn phí để bạn tự mình kiểm tra chất lượng của chúng tôi.

3. Bạn có chấp nhận các đơn đặt hàng nhỏ không? Có, chúng tôi có. Chúng tôi hiểu rằng các dự án mới thường bắt đầu với các đơn đặt hàng nhỏ và chúng tôi cam kết hỗ trợ sự phát triển của khách hàng.

4. Thời gian giao hàng của bạn là bao lâu? Thời gian giao hàng tiêu chuẩn của chúng tôi là khoảng 3-7 ngày làm việc, tùy thuộc vào số lượng đặt hàng. Chúng tôi đảm bảo rằng đơn đặt hàng của bạn sẽ được vận chuyển càng sớm càng tốt sau khi nhận được thanh toán.

5. Bạn có cung cấp dịch vụ OEM không? Có, chúng tôi hoan nghênh các dự án OEM. Chúng tôi có thể in logo của bạn lên sản phẩm và sẵn sàng với bất kỳ ý tưởng nào bạn có thể có để tùy chỉnh.

6. Nguyên liệu thô của bạn có chứng nhận không? Chúng tôi duy trì mối quan hệ đối tác lâu dài với các nhà cung cấp nguyên liệu thô được chứng nhận theo tiêu chuẩn ISO9001 và RoHS để đảm bảo các thành phần chất lượng cao nhất cho sản phẩm của chúng tôi.
