Mô tả sản phẩm

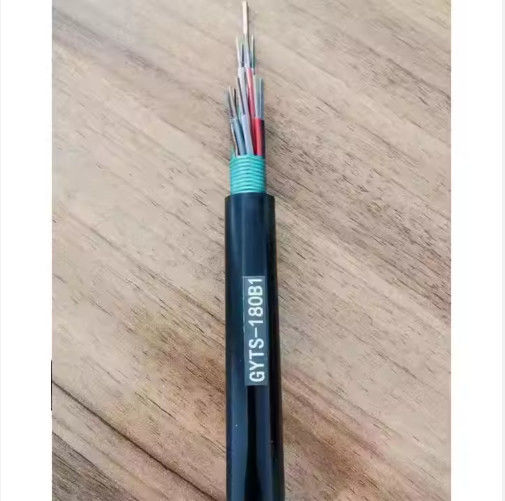

Cáp quang sợi không gian GYTS có các sợi đơn chế độ hoặc đa chế độ được đặt trong các ống nhựa lỏng có mô-đun cao, với mỗi sợi 250μm được bảo vệ riêng biệt.Những ống này chứa một chất lấp gel chống nước để tăng khả năng chống ẩmCáp sử dụng một thiết kế ống lỏng với một cấu trúc dày đặc, sử dụng một lớp vỏ ngoài polyethylene.Các ống lỏng chống thủy phân và vật liệu lấp đặc biệt đảm bảo độ bền đặc biệt.

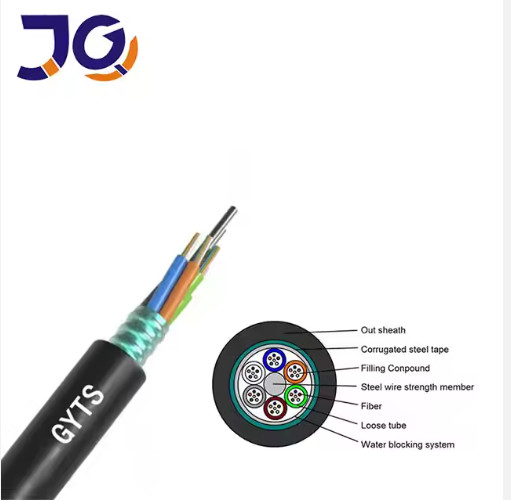

Lõi cáp được hình thành bằng cách bọc xoắn ốc các ống và chất lấp xung quanh một thành viên sức mạnh trung tâm, tạo ra một cấu hình tròn.được niêm phong thêm bằng hợp chất điềnBộ kết hợp cuối cùng bao gồm lớp phủ ngoài PE kết hợp với băng thép gia cố, cung cấp khả năng chống nghiền và ngăn ngừa độ ẩm xuất sắc.Thiết kế này cung cấp cho các cáp GYTS đặc tính chống nước vượt trội.
Đặc điểm
Đặc điểm quang học
| Các mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Độ kính trường chế độ | 1310nm | Ừm. | 9.2±0.4 |
| 1550nm | Ừm. | 10.4±0.5 | |
| Chiều kính lớp phủ | Ừm. | 124.8±0.7 | |
| Không hình tròn lớp phủ | % | ≤0.7 | |
| Lỗi tập trung của lớp phủ lõi | Ừm. | ≤0.5 | |
| Chiều kính lớp phủ | Ừm. | 245±5 | |
| Lớp phủ không hình tròn | % | ≤6.0 | |
| Lỗi tập trung lớp phủ | Ừm. | ≤12 | |
| Độ dài sóng cắt cáp | nm | acc≤1260 | |
| Sự suy giảm (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Các thông số kỹ thuật
| Số lượng chất xơ | Cấu trúc | Sợi mỗi ống |
Chiều kính ống lỏng (mm) |
Chiều kính CSM/Chiều kính pad (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Độ kính cáp/ Chiều cao (mm) |
Trọng lượng cáp (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 80 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.4 | 9.0±0.3 | 85 |
| 36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.7±0.3 | 100 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.7±0.3 | 105 |
| 60 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.7±0.3 | 110 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.6±0.3 | 122 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 12.0±0.3 | 160 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.0/6.4 | 1.8 | 15.6±0.3 | 240 |
| 216 | 1+6+12 | 12 | 2.2±0.1 | 2.2/2.2 | 1.8 | 16.0±0.3 | 270 |
| 288 | 1+9+15 | 12 | 2.2±0.1 | 2.2/4.3 | 2.0 | 18.2±0.3 | 282 |
Ứng dụng
Thích hợp cho ứng dụng bên ngoài trong ống dẫn và không khí
Chi tiết đóng gói:

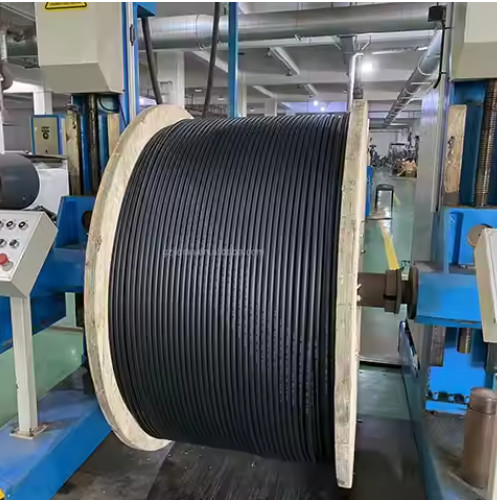

1km/2km/3km/4km mỗi trống gỗ
Vận chuyển:
Bằng đường biển / bằng đường không hoặc giao hàng nhanh,đối với số lượng đặt hàng
Thời gian dẫn đầu:
| Số lượng ((km) | 1-300 | Hơn 300 |
| Thời gian sớm nhất (ngày) | 5-7 | Có thể đàm phán |
