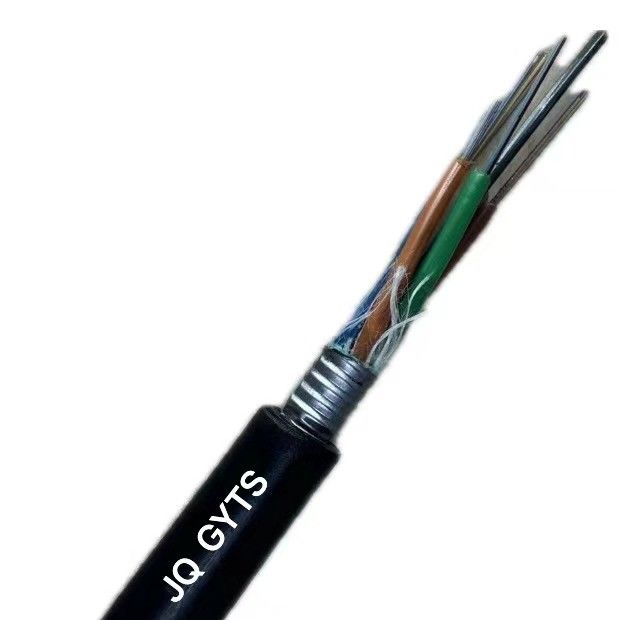

Thông số kỹ thuật
Mô hình: GYTS-48B1.3
Sợi: SM G652D
Bọc thép: băng thép
Chiều kính áo khoác: 9mm
Vật liệu áo khoác: HDPE
Độ dài cáp: 4km/đàn trống
Chi tiết đơn giản:
Đặc điểm quang học:
| G.652D | 50/125μm | 62.5/125μm | ||
| Sự suy giảm (+20°C) | @850nm | ≤ 3,0dB/km | ≤ 3,0dB/km | |
| @1300nm | ≤1,0dB/km | ≤1,0dB/km | ||
| @1310nm | ≤ 0,36dB/km | |||
| @1550nm | ≤0,22dB/km | |||
| Phạm vi băng thông (Class A) | @850nm | ≥ 500MHz·km | ≥ 200MHz·km | |
| @1300nm | ≥ 1000MHz·km | ≥ 600MHz·km | ||
| Mở số | 0.200±0.015NA | 0.275±0.15NA | ||
| Cáp cắt đứt Độ dài sóng | ≤ 1260nm | |||
Động thái đơn và đa chế độ, lên đến 288 lõi Chào mừng đến với điều tra của bạn!
Nhiệt độ hoạt động: -20°C đến +60°C
Có đặc tính cơ học và nhiệt độ tốt.
Vật liệu ống lỏng tự nó có khả năng chống nước tốt và độ bền cao.
Bụi được lấp đầy với một loại mỡ đặc biệt để bảo vệ sợi.
Cấu trúc cáp nhỏ gọn được thiết kế đặc biệt có hiệu quả ngăn chặn vỏ được rút lại.
áo khoác PE có khả năng chống tia UV tuyệt vời,đảm bảo hiệu suất chống nước của cáp.
Các ống lỏng được lấp đầy với một hợp chất chống nước đặc biệt.
Đặc điểm quang học
| Các mục | Đơn vị | Thông số kỹ thuật | |
| G652D | |||
| Độ kính trường chế độ | 1310nm | Ừm. | 9.2±0.4 |
| 1550nm | Ừm. | 10.4±0.5 | |
| Chiều kính lớp phủ | Ừm. | 124.8±0.7 | |
| Không hình tròn lớp phủ | % | ≤0.7 | |
| Lỗi tập trung của lớp phủ lõi | Ừm. | ≤0.5 | |
| Chiều kính lớp phủ | Ừm. | 245±5 | |
| Lớp phủ không hình tròn | % | ≤6.0 | |
| Lỗi tập trung lớp phủ | Ừm. | ≤12 | |
| Độ dài sóng cắt cáp | nm | acc≤1260 | |
| Sự suy giảm (tối đa) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Các thông số kỹ thuật
| Sợi Đếm đi |
Chiều kính (MI) |
Trọng lượng (KG/KMI) |
Phân tích uốn cong | Mlin.Căng thẳng (N) |
Chết tiệt (N/100MMl) |
|||
| Chế độ tĩnh | Động lực | Về lâu dài | Thời gian ngắn | Về lâu dài | Thời gian ngắn | |||
| 2-30 | 9.8 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 10.3 | 115 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.7 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 11.3 | 140 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||
Ứng dụng
Thích hợp cho ứng dụng bên ngoài trong ống dẫn và không khí
Bao bì và giao hàng

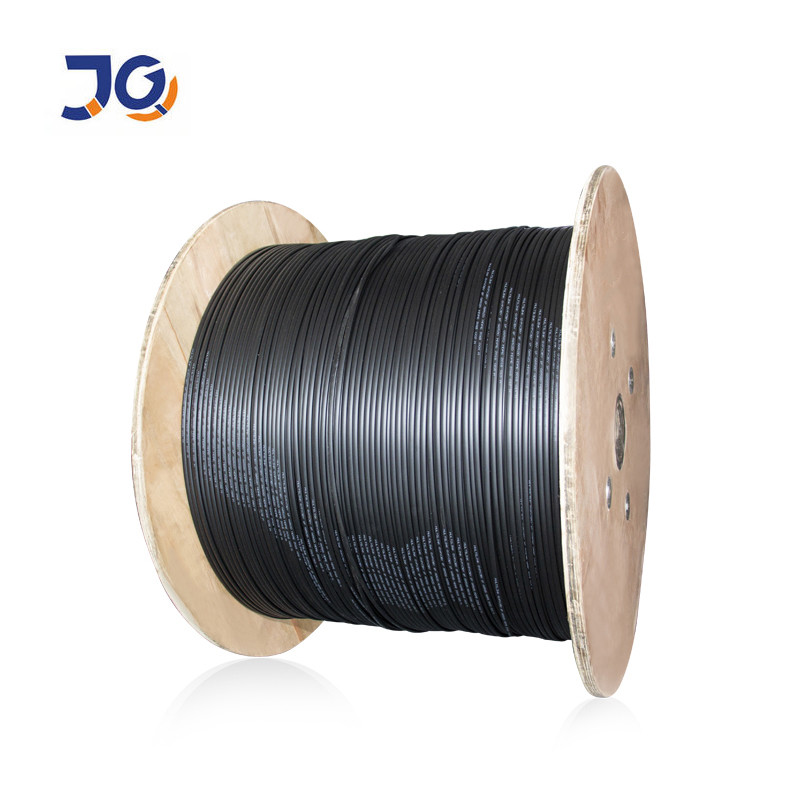

1KM 2KM 3KM 4KM 5KM Trong một trống gỗ, các chiều dài khác có thể được tùy chỉnh
Để đảm bảo tốt hơn sự an toàn của hàng hóa của bạn, các dịch vụ đóng gói chuyên nghiệp, thân thiện với môi trường, thuận tiện và hiệu quả sẽ được cung cấp.
