Giá cáp quang bọc thép 24 lõi GYXTW bọc thép nhẹ

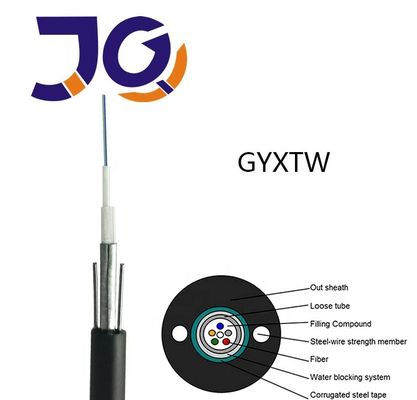

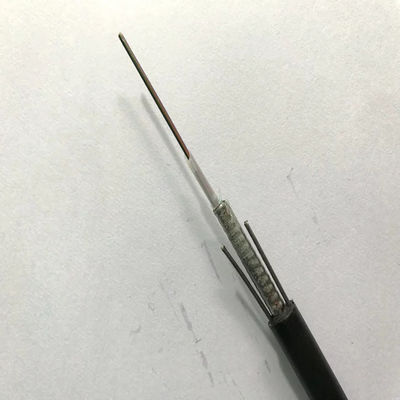

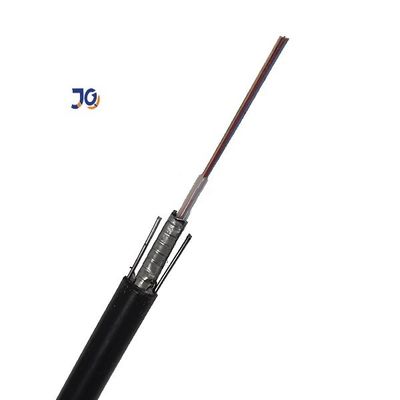

Cấu trúc của cáp GYXTW là dải băng sợi quang 250µm được đưa vào một ống rời bằng vật liệu có mô đun cao.Ống lỏng chứa đầy hợp chất làm đầy gel.Ống lỏng được bao phủ bởi một tấm dọc PSP.Vật liệu chặn nước được thêm vào giữa bộ phận cường độ kim loại và ống rời để đảm bảo độ chặt của cáp quang và khả năng thấm nước dọc của cáp quang. Hai dây thép song song được đặt ở cả hai bên, sau đó cáp được hoàn thiện bằng vỏ bọc PE bên ngoài.
Đặc trưng
1, Hiệu suất cơ học và nhiệt độ tốt
2, Ống lỏng có độ bền cao có khả năng chống thủy phân
3, Hợp chất làm đầy ống đặc biệt đảm bảo bảo vệ chất xơ quan trọng
4, Khả năng chống nghiền và tính linh hoạt
5, PSP tăng cường chống ẩm
6, Hai dây thép song song đảm bảo độ bền kéo
7, Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
8, Nhiệt độ lưu trữ / vận hành: -40oC ~ + 70oC
Ứng dụng
Có thể sử dụng trong ống dẫn / trên không
Thông số sợi
| KHÔNG. | Mặt hàng | Đơn vị | Sự chỉ rõ | |
| G.652D | ||||
| 1 | Đường kính trường chế độ | 1310nm | mm | 9,2±0,4 |
| 1550nm | mm | 10,4±0,5 | ||
| 2 | Đường kính ốp | mm | 124,8±0,7 | |
| 3 | Tấm ốp không tròn | % | .70,7 | |
| 4 | Lỗi đồng tâm ốp lõi | mm | .50,5 | |
| 5 | Đường kính lớp phủ | mm | 245±5 | |
| 6 | Lớp phủ không tròn | % | .6.0 | |
| 7 | Lỗi đồng tâm lớp phủ | mm | 12,0 | |
| số 8 | Bước sóng cắt cáp | bước sóng | λcc<1260 | |
| 9 | Độ suy giảm (tối đa) | 1310nm | dB/km | .30,36 |
| 1550nm | dB/km | .20,24 | ||
Thông số cáp
| Mặt hàng | Thông số kỹ thuật | |
| Số lượng chất xơ | 2~24 | |
| Sợi phủ màu | Kích thước | 250µm±15µm |
| Màu sắc | Xanh lam, Cam, Xanh lục, Nâu, Xám, Trắng | |
| Ống lỏng | Kích thước | 2,10mm±0,05mm |
| Vật liệu | PBT | |
| Màu sắc | Tự nhiên | |
| Thành viên sức mạnh | Đường kính | 1.0mm |
| Vật liệu | Thép | |
| Áo khoác ngoài | Kích thước | 8,0mm±0,1mm |
| Vật liệu | Thể dục | |
| Màu sắc | Đen | |
Đặc điểm cơ học và môi trường
| Mặt hàng | đoàn kết | Thông số kỹ thuật |
| Tensio (Dài hạn) | N | 600 |
| Căng thẳng (ngắn hạn) | N | 1500 |
| Crush (Dài hạn) | N/10cm | 300 |
| Crush (ngắn hạn) | N/10cm | 1000 |
| Tối thiểu.Bán kính uốn cong (Động) | mm | 20D |
| Tối thiểu.Bán kính uốn cong (tĩnh) | mm | 10D |
| Nhiệt độ lắp đặt | oC | -20~+60 |
| Nhiệt độ hoạt động | oC | -40~+70 |
| Nhiệt độ bảo quản | oC | -40~+70 |
Thông số kỹ thuật
| Số lượng chất xơ | Đường kính cáp (mm) | Trọng lượng cáp (kg/km) |
Sức căng Dài ngắn Thời hạn (N) |
Kháng nghiền Dài ngắn Thời hạn (N/100mm) |
uốn Bán kính tĩnh/động (mm) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Đặc điểm truyền dẫn | |||||
| G.652 | G.655 | 50/125μm | 62,5/125μm | ||
|
Độ suy giảm tối đa (dB/km) (+20oC) |
850nm | 3.0 | 3.3 | ||
| 1300nm | 1.0 | 1.0 | |||
| 1310nm | 0,36 | 0,4 | |||
| 1550nm | 0,24 | 0,23 | |||
| Bước sóng dễ tắt của cáp (nm) | 1260 | 1450 |
|
||
