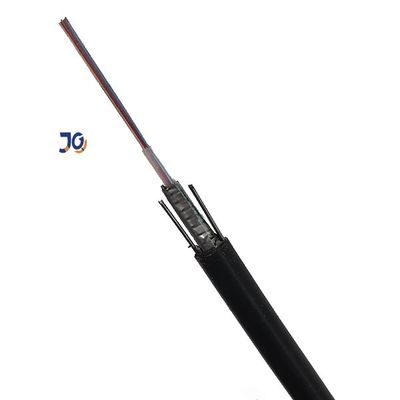

Mô tả của GYXTW
Cáp quang GYXTW là loại cáp quang được sử dụng rộng rãi trong ứng dụng trên không.Loại cáp quang này đã được khen ngợi nhờ hiệu suất đặc biệt của nó trong vai trò Đối xứng đường dài.

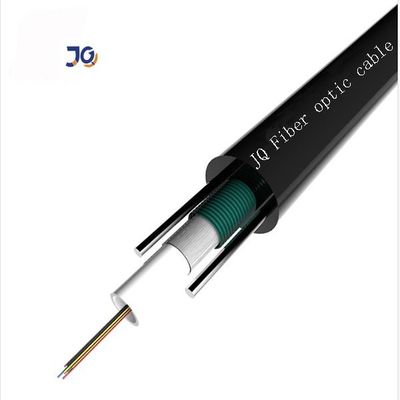

Sợi quang được tập trung ở trung tâm của cáp và các thành phần cường độ được phân bổ ở cả hai bên của vỏ cáp
Đặc trưng
Hiệu suất cơ học và nhiệt độ tốt
Ống lỏng cường độ cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của chất xơ
Khả năng chống va đập và tính linh hoạt
PSP tăng cường chống ẩm
Hai dây thép song song đảm bảo độ bền kéo
Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
Ứng dụng
Có thể sử dụng trong Duct / Aerial
Bảo quản / Nhiệt độ vận hành: -40℃~+70℃
Đặc điểm quang học
| vật phẩm | Bài học | Sự chỉ rõ | |
| G652D | |||
| Chế độ đường kính trường | 1310nm | ô | 9.2±0,4 |
| 1550nm | ô | 10.4±0,5 | |
| đường kính ốp | ô | 124,8±0,7 | |
| Tấm ốp không tròn | % | ≤0,7 | |
| Lỗi đồng tâm ốp lõi | ô | ≤0,5 | |
| đường kính lớp phủ | ô | 245±5 | |
| lớp phủ không tuần hoàn | % | ≤6,0 | |
| Lỗi đồng tâm của lớp phủ-lớp phủ | ô | ≤12 | |
| Bước sóng cắt cáp | bước sóng | acc≤1260 | |
| Độ suy giảm (tối đa) | 1310nm | dB/km | ≤0,36 |
| 1550nm | dBkm | ≤0,22 | |
CápThông số
| vật phẩm | thông số kỹ thuật | |
| Đếm sợi | 2~24 | |
| sợi phủ màu | Kích thước | 250μm+15μm |
| Màu | Xanh dương, cam, xanh lá cây, nâu, xám, trắng, đỏ, đen, vàng, tím, hồng, xanh ngọc | |
| ống lỏng lẻo | Kích thước | 2.0mm±0,05mm |
| Vật liệu | PBT | |
| Màu | Thiên nhiên | |
| thành viên sức mạnh | Đường kính | 1.0mm/0.7mm |
| Vật liệu | Thép | |
| áo khoác ngoài | Kích thước | 6,0~9,0mm |
| Vật liệu | Thể dục | |
| Màu | Màu đen | |
Các thông số kỹ thuật
| Chất xơ Đếm |
Cáp Đường kính (mm) |
Trọng lượng cáp kg/km) |
Sức căng Dài ngắn Kỳ hạn (N) |
lòng kháng Dài ngắn Kỳ hạn (N/100mm) |
uốn Bán kính tĩnh/động |
| 2~12 | 8,0 | 78 | 600/1500 | 300/1000 | 10D/20D |
| 14~24 | 9,0 | 90 | 600/1500 | 300/1000 | 10D/20D |
chi tiết hình ảnh cho thấy
