Giá xuất xưởng cường độ sợi aramid Chế độ đơn Cáp quang ADSS
Toàn điện môi đề cập đến việc sử dụng vật liệu hoàn toàn điện môi (có nghĩa là vật liệu có đặc tính phi kim loại, không dẫn điện, với vật liệu cách điện chống lại dòng điện chạy qua cáp. Khả năng tự hỗ trợ đề cập đến khả năng của thành phần gia cố của cáp quang để chịu được trọng lượng bản thân và tải trọng bên ngoài.Cáp ADSS chủ yếu được sử dụng trên các khung cột điện nên yêu cầu phải có độ bền cơ học cao, chịu được tác động của môi trường điện mạnh.
1. Nó tự hỗ trợ và không sử dụng các nguyên tố kim loại dẫn điện;
2. Chi phí lắp đặt của nó thấp hơn so với OPGW (dây nối đất quang) và OPAC (cáp gắn quang);
3. Nó có độ bền cơ học đáng kinh ngạc, trọng lượng thấp, có thể xử lý tải trọng bên ngoài và phù hợp với chu kỳ xếp dỡ cao;
4. Sợi aramid của nó làm tăng hiệu suất kéo của cáp, cũng như hiệu suất nhiệt độ trong điều kiện thời tiết không thuận lợi;
5. Thiết kế dành riêng cho nhu cầu ứng dụng
·Đăng kí
Tình trạng thực tế của đường dây điện trên không được xem xét đầy đủ khi thiết kế cáp ADSS.Đối với đường dây trên không dưới 110kV,
Vỏ ngoài PE được áp dụng.Đối với đường dây có điện áp từ 110kV trở lên áp dụng vỏ ngoài AT.Thiết kế dành riêng cho số lượng aramid và mắc kẹt
quá trình có thể đáp ứng nhu cầu trên các nhịp khác nhau.
·Tiêu chuẩn
Cáp ADSS tuân thủ Tiêu chuẩn IEEE P 1222 cũng như IEC 60794-1.
Kết cấu và Thông số kỹ thuật
1.Áo khoác đơn ADSS
| số lượng sợi | cấu trúc | sợi mỗi ống |
lỗ đường kính ống (MM) |
FRP/đường kính pad (mm) | Độ dày của áo khoác ngoài (mm) | Tham khảobên ngoài Đường kính (mm) |
Tham khảoCân nặng (kg/km) |
|
| Áo khoác PE | Áo khoác AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9,8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 80 | 90 |
| số 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 9,8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 10,5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 15.2 | 176 | 189 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật,
xin vui lòng liên hệ với người bán hàng của chúng tôi.
2. Áo đôi ADSS
| số lượng sợi | cấu trúc | sợi mỗi ống |
lỗ đường kính ống (MM) |
FRP/đường kính pad (mm) | Độ dày của áo khoác ngoài (mm) | Tham khảobên ngoài Đường kính (mm) |
Tham khảoCân nặng (kg/km) |
|
| Áo khoác PE | Áo khoác AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| số 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7 ± 0,1 | 12,5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7 ± 0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7 ± 0,1 | 14,5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7 ± 0,1 | 16,5 | 212 | 228 |
Mẹo: tất cả các thông số kỹ thuật trong bảng trên là dữ liệu gần đúng, để biết thêm thông số kỹ thuật,
xin vui lòng liên hệ với người bán hàng của chúng tôi.
|
loại sợi |
suy giảm (+20℃) |
Băng thông |
Bước sóng cắt cáp quang |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
chi tiết hình ảnh hiển thị

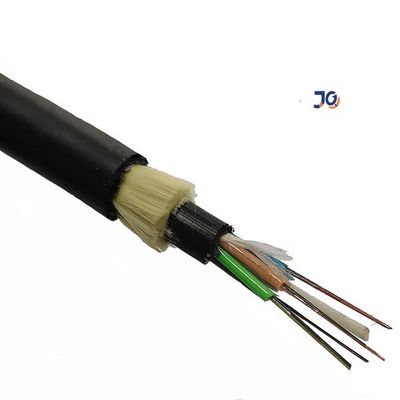

cáp quang ADSS áo khoác đơn

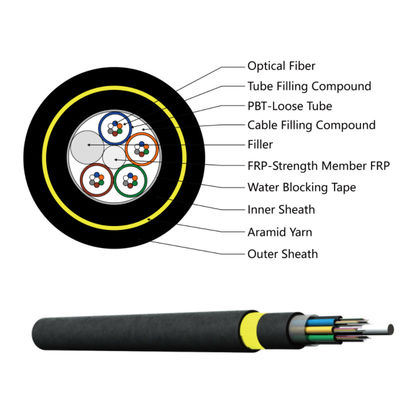

áo đôi cáp quang ADSS
đóng gói:
1. Bạn có phải là nhà máy trực tiếp không?
với tư cách là nhà sản xuất Cáp chuyên nghiệp, chuyên về Cáp quang, Cáp đột phá MPO, Dây cáp quang.
Sản phẩm của chúng tôi chủ yếu được xuất khẩu sang Châu Âu, Nam Mỹ và một số quốc gia và khu vực khác.
2. Sản phẩm chính của bạn là gì?
Cáp quang ngoài trời Cáp quang trong nhà Cáp thả FTTH ADSS
Dây vá bọc thép trong nhà cáp quang Dây vá quang Sc LC FC ST MTP MPO dây vá quang
3. Thời gian bảo hành chất lượng sản phẩm?
Bảo hành 20 năm cho cáp quang
4. Bạn có giấy chứng nhận cho nguyên liệu không?
Chúng tôi xây dựng mối quan hệ hợp tác lâu dài với các nhà cung cấp nguyên liệu ROHS đạt tiêu chuẩn ISO9001
