2 4 6 8 16 24 lõi Gyxtw bọc thép trên không Giá 1km Cáp quang ngoài trời

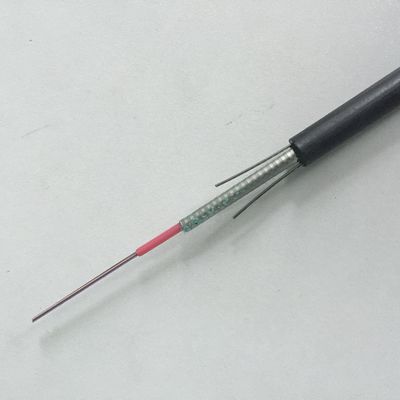

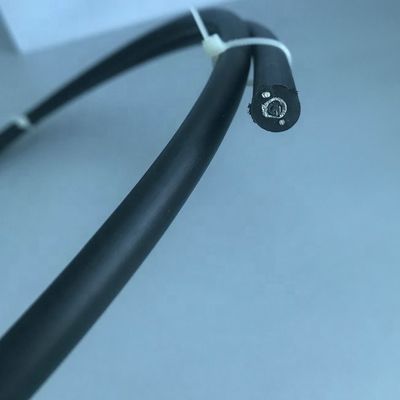

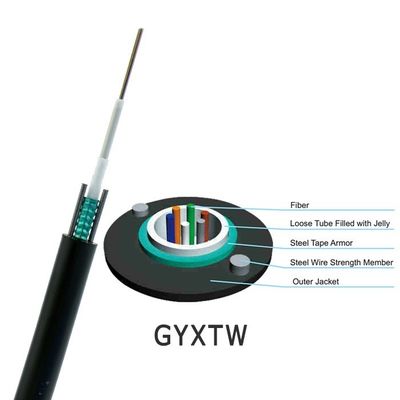

Cấu tạo của cáp GYXTW là ruy băng sợi quang 250µm được lồng vào một ống rời bằng vật liệu có mô đun cao.Ống lỏng chứa đầy hợp chất làm đầy gel.Ống lỏng được bao phủ bởi một PSP theo chiều dọc.Vật liệu ngăn nước được thêm vào giữa bộ phận cường độ kim loại và ống lỏng để đảm bảo độ chắc chắn của cáp quang và sự thấm nước theo chiều dọc của cáp quang. Hai dây thép song song được đặt ở hai bên, sau đó cáp được hoàn thiện bằng vỏ ngoài PE.
Đặc tính sản phẩm:
• Chất liệu của ống rời có tính chất cơ học và đặc tính nhiệt độ tốt
• Chất liệu ống rời có khả năng chống thủy phân tốt và độ bền cao
• Ống được làm đầy bằng chất độn đặc biệt để bảo vệ quan trọng cho sợi
• Khả năng chịu áp lực bên tốt và mềm mại
• Băng thép bọc nhựa mạ chrome kép (PSP) cải thiện khả năng chống ẩm của cáp quang
• Hai dây thép song song cung cấp đủ độ bền kéo
• Đường kính nhỏ, trọng lượng nhẹ, dễ lắp đặt
Hiệu suất sợi quang:
| Gõ phím | Suy hao (+ 20 ℃) | Băng thông | Khẩu độ số | ||||
| @ 850nm | @ 1300nm | @ 1310nm | @ 1550nm | @ 850nm | @ 1300nm | ||
| G.652 | --- | --- | ≤0,36dB / km | ≤0,22dB / km | --- | --- | --- |
| G.655 | --- | --- | ≤0,40dB / km | ≤0,23dB / km | --- | --- | --- |
| 50 / 125µm | ≤3,3dB / km | ≤1,2dB / km | --- | --- | ≥500MHz · km | ≥500MHz · km | 0,200 ± 0,015 NA |
| 62,5 / 125µm | ≤3,5dB / km | ≤1,2dB / km | --- | --- | ≥200MHz · km | ≥500MHz · km | 0,275 ± 0,015 NA |
Hiệu suất kỹ thuật
| Mô hình |
Chất xơ đếm |
Số lượng ống |
đổ đầy đếm sợi dây |
Cân nặng (kg / km) |
Căng thẳng Dài hạn / Ngắn hạn |
| GYXS / GYXTW-2 ~ 12Xn | 2 ~ 12 | 82 | 600/1500 | 300/1000 | 10D / 20D |
| GYXS / GYXTW-14 ~ 24Xn | 14 ~ 24 | 127 | |||
| GYXS / GYXTW-2 ~ 12Xn | 2 ~ 12 | 124 | 1000/3000 | ||
| GYXS / GYXTW-14 ~ 24Xn | 14 ~ 24 | 147 |
Đặc điểm môi trường:
• Nhiệt độ vận chuyển / bảo quản: -40 ℃ đến + 70 ℃
Ứng dụng
• Cầu cống ngoài trời, trên cao
