Cáp quang trên không Mini ADSS 6 lõi 12 lõi ASU G652D
Người liên hệ : Philip
Số điện thoại : +8613422342788
WhatsApp : +8613422342788
Số lượng đặt hàng tối thiểu : | 1000m | chi tiết đóng gói : | trống gỗ |
---|---|---|---|
Thời gian giao hàng : | 2-4 ngày | Điều khoản thanh toán : | Western Union, MoneyGram, T / T, L / C |
Khả năng cung cấp : | 100km mỗi 2 ngày |
Nguồn gốc: | Trung Quốc | Hàng hiệu: | jiqian |
---|---|---|---|
Chứng nhận: | ISO | Số mô hình: | GYXTW 16 lõi 24 lõi |
Thông tin chi tiết |
|||
Loại sợi: | G652D | OEM: | Có sẵn |
---|---|---|---|
Ứng dụng: | Ống dẫn nước | Số lượng dây dẫn: | 12 16 24 |
Cấu trúc: | Ống lỏng | Nhiệt độ hoạt động: | -40 ~ +60 C |
Điểm nổi bật: | Cáp quang G657A,Cáp quang đơn mode,Cáp quang GYXTW |
Mô tả sản phẩm

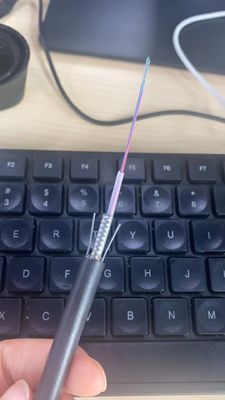

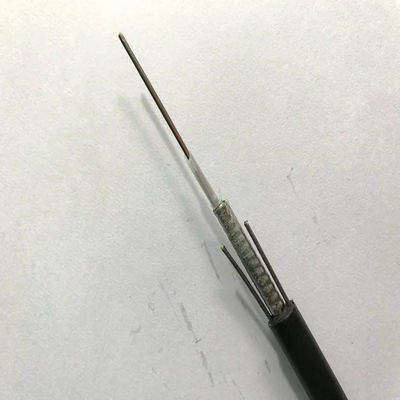

Cáp quang GYXTW G657A bọc thép ngoài trời 12/16/24 Core Single Mode
Sợi 250μm được định vị trong một ống lỏng làm bằng nhựa có mô đun cao.Các ống này được làm đầy bằng một hợp chất làm đầy chịu nước.Ống được bọc bằng một lớp PSP theo chiều dọc.Giữa PSP và vật liệu chặn nước dạng ống lỏng được áp dụng để giữ cho cáp nhỏ gọn và kín nước.Người ta đặt hai sợi dây thép song song ở hai cạnh của cuộn băng thép.Các dây thép song song được đặt ở băng hai bên.Cáp được hoàn thiện với lớp vỏ bọc polyetylen (PE)
Đặc trưng
Hiệu suất cơ học và nhiệt độ tốt
Ống rời có độ bền cao có khả năng chống thủy phân
Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
Khả năng chống nghiền và tính linh hoạt
PSP tăng cường chống ẩm
Hai dây thép song song đảm bảo độ bền kéo
Đường kính nhỏ, trọng lượng nhẹ và lắp đặt thân thiện
Nhiệt độ lưu trữ / hoạt động: -40 ℃ ~ + 70 ℃
Ứng dụng
Có thể sử dụng trong Duct / Aerial
Thông số sợi quang
Không. | vật phẩm | Đơn vị | Sự chỉ rõ | |
G.652D | ||||
1 | Đường kính trường chế độ | 1310nm | μm | 9,2 ± 0,4 |
1550nm | μm | 10,4 ± 0,5 | ||
2 | Đường kính ốp | μm | 124,8 ± 0,7 | |
3 | Ốp không tuần hoàn | % | ≤0,7 | |
4 | Lỗi đồng tâm Core-Cladding | μm | ≤0,5 | |
5 | Đường kính lớp phủ | μm | 245 ± 5 | |
6 | Lớp phủ không tuần hoàn | % | ≤6.0 | |
7 | Cladding-Coating Concentricity Error | μm | ≤12.0 | |
số 8 | Bước sóng cắt cáp | nm | λcc≤1260 | |
9 | Suy hao (tối đa) | 1310nm | dB / km | ≤0,36 |
1550nm | dB / km | ≤0,24 |
Thông số cáp
vật phẩm | Thông số kỹ thuật | |
Số lượng sợi | 2 ~ 24 | |
Sợi phủ màu | Kích thước | 250µm ± 15µm |
Màu sắc | Xanh lam, cam, lục, nâu, xám, trắng | |
Ống lỏng | Kích thước | 2,10mm ± 0,05mm |
Vật chất | PBT | |
Màu sắc | Thiên nhiên | |
Thành viên sức mạnh | Đường kính | 1.0mm |
Vật chất | Thép | |
Áo khoác ngoài | Kích thước | 8,0mm ± 0,1mm |
Vật chất | PE | |
Màu sắc | Đen |
Đặc điểm cơ học và môi trường
vật phẩm | Đoàn kết | Thông số kỹ thuật |
Tensio (Dài hạn) | N | 600 |
Căng thẳng (Ngắn hạn) | N | 1500 |
Crush (Dài hạn) | N / 10 cm | 300 |
Crush (Ngắn hạn) | N / 10 cm | 1000 |
Tối thiểu.Bán kính uốn cong (Động) | mm | 20D |
Tối thiểu.Bán kính uốn cong (Tĩnh) | mm | 10D |
Nhiệt độ cài đặt | ℃ | -20 ~ + 60 |
Nhiệt độ hoạt động | ℃ | -40 ~ + 70 |
Nhiệt độ bảo quản | ℃ | -40 ~ + 70 |
Thông số kỹ thuật
Số lượng sợi | Đường kính cáp (mm) | Trọng lượng cáp (kg / km) |
Sức căng Dài ngắn Kỳ hạn (N) |
Nghiền kháng Dài ngắn Thời hạn (N / 100mm) |
Uốn Bán kính Tĩnh / Động (mm) |
2 ~ 12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
Đặc điểm truyền động | |||||
G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||
Suy hao tối đa (dB / km) (+ 20 ℃) |
850 nm | 3.0 | 3,3 | ||
1300 nm | 1,0 | 1,0 | |||
1310 nm | 0,36 | 0,4 | |||
1550 nm | 0,24 | 0,23 | |||
Bước sóng cảm ứng cáp (nm) | ≤1260 | ≤1450 |
|
