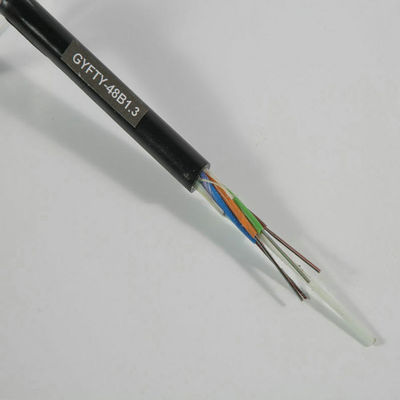

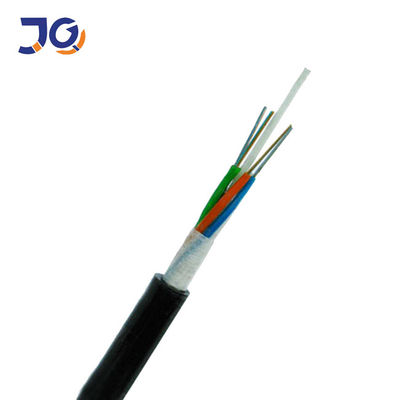

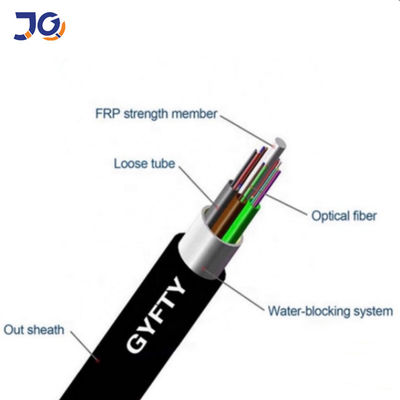

hợp chất làm đầy.Nhựa gia cường sợi (FRP) nằm ở trung tâm lõi như một thành phần có độ bền phi kim loại.Các ống (vàchất độn) được bện xung quanh bộ phận cường độ thành một lõi nhỏ và tròn.Sau khi lõi cáp được điền đầy
hợp chất để bảo vệ nó khỏi sự xâm nhập của nước, cáp được hoàn thiện bằng một lớp vỏ PE.
|
Số lượng chất xơ |
Kết cấu |
Sợi trên mỗi ống |
Đường kính ống lỏng (mm) |
CSM đường kính / đường kính đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
| 4 | 1 + 5 | 4 | 1,8 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,6 ± 0,2 | 60 |
| 6 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,6 ± 0,2 | 60 |
| số 8 | 1 + 5 | số 8 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,6 ± 0,2 | 60 |
| 12 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,6 | 8,6 ± 0,2 | 60 |
| 24 | 1 + 5 | 6 | 1,85 ± 0,3 | 1,4 / 1,4 | 1,6 | 8,8 ± 0,2 | 65 |
| 36 | 1 + 5 | 12 | 1,95 ± 0,1 | 1,5 / 1,5 | 1,6 | 9,0 ± 0,2 | 65 |
| 48 | 1 + 5 | 12 | 1,95 ± 0,1 | 1,5 / 1,5 | 1,6 | 9,0 ± 0,2 | 65 |
| 72 | 1 + 6 | 12 | 1,95 ± 0,1 | 2.0 / 2.0 | 1,6 | 9.5 | 75 |
| 96 | 1 + 8 | 12 | 1,95 ± 0,1 | 1,6 / 3,2 | 1,6 | 11.0 | 103 |
| 144 | 1 + 12 | 12 | 1,95 ± 0,1 | 2,2 / 6,4 | 1,8 | 13,8 | 160 |
| Mục | Đơn vị | Sự chỉ rõ | |
| Loại sợi | G.652D | ||
|
Đường kính trường chế độ |
1310nm | mm | 9,2 ± 0,4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Đường kính ốp | mm | 125,0 ± 1 | |
| Ốp không tuần hoàn | % | £ 1,0 | |
| Lỗi đồng tâm lõi / lớp phủ | mm | £ 0,5 | |
| Đường kính lớp phủ | mm | 245 ± 5 | |
| Lớp phủ không tuần hoàn | % | £ 6,0 | |
| Lỗi đồng tâm lớp phủ / lớp phủ | mm | £ 12,0 | |
| Bước sóng cắt cáp | nm | £ 1260 | |
|
Hệ số suy giảm |
1310nm | dB / km | £ 0,36 |
| 1550nm | dB / km | £ 0,22 | |
| Mức độ căng thẳng chứng minh | kpsi | ≥100 | |
Phạm vi nhiệt độ
| Nhiệt độ hoạt động | -40 ℃ đến + 60 ℃ |
| Phạm vi nhiệt độ bảo quản / vận chuyển | -50 ℃ đến + 70 ℃ |
| Phạm vi nhiệt độ cài đặt | -30 ℃ đến + 50 ℃ |
Ứng dụng:
Viễn thông đường dài, mạng LAN trong khu vực điện áp cao hoặc truy cập vào mạng viễn thông
Đặc biệt là đối với hệ thống truyền lực.vùng sấm sét quá mức và nhiễu điện từ cao.
Thuận lợi:
Độ phân tán và độ suy giảm thấp.
Thiết kế phù hợp, kiểm soát chính xác độ dài dư thừa của sợi quang và quy trình bện riêng biệt làm cho cáp có cơ học tuyệt vời và
đặc điểm môi trường.
Khả năng phản điện từ.
Đường kính cáp nhỏ, trọng lượng cáp nhẹ, dễ dàng lắp đặt.
Đóng gói

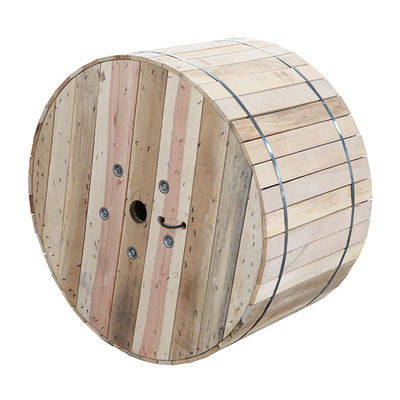

Mỗi chiều dài của cáp sẽ được cuộn trên Trống gỗ hun trùng thích hợp cho việc vận chuyển đường dài.
Được bao bọc bởi tấm đệm nhựa.
Được niêm phong bởi các thanh gỗ chắc chắn.
Ít nhất 1 m đầu bên trong của cáp sẽ được dành để thử nghiệm.
