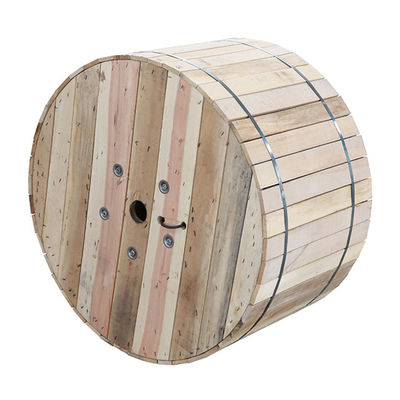

| Số lượng đặt hàng tối thiểu : | 1kilometer | chi tiết đóng gói : | trống gỗ |
|---|---|---|---|
| Thời gian giao hàng : | 3-5 ngày | Điều khoản thanh toán : | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp : | 8000 km mỗi tháng |
| Nguồn gốc: | Quảng Đông, Trung Quốc | Hàng hiệu: | JQ/OEM |
|---|---|---|---|
| Chứng nhận: | CE/ISO9001 | Số mô hình: | GYTA |
|
Thông tin chi tiết |
|||
| Nguồn gốc:: | Quảng Châu, Trung Quốc | Số lượng chất xơ: | 2-288Cores |
|---|---|---|---|
| Chất liệu của áo khoác: | PE | Ứng dụng: | Aerial and Duct |
| Thương hiệu sợi: | YOFC | Kết cấu: | Ống lỏng bị mắc kẹt |
| Thành viên sức mạnh: | Thép | Loại cáp: | GYTA |
| Làm nổi bật: | Cáp quang ngoài trời Polyethylene Sheath,Cáp quang ngoài trời chống thấm nước,Cáp quang ngoài trời GYTA |
||

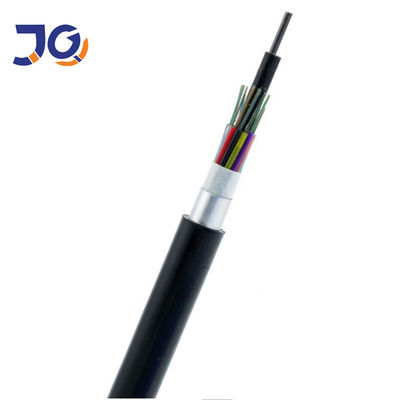

Mô tả sản phẩm
Mô tả Sản phẩm
Đặc trưng:
Lên đến 288 sợi.
Cấu trúc chứa đầy gel dạng ống lỏng để bảo vệ sợi quang vượt trội.
Lớp giáp băng thép gợn sóng để bảo vệ cáp khỏi hư hỏng cơ học.
UV và thiết kế chống thấm nước.
Ứng dụng:
Xương sống và Quyền truy cập.
Được lắp đặt trong ống dẫn, trên không
Tham số sợi quang
| Mục | Đơn vị | Sự chỉ rõ | |
| Loại sợi | G.652D | ||
|
Đường kính trường chế độ |
1310nm | mm | 9,2 ± 0,4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Đường kính ốp | mm | 125,0 ± 1 | |
| Ốp không tuần hoàn | % | ≤1.0 | |
| Lỗi đồng tâm lõi / lớp phủ | mm | ≤0,5 | |
| Đường kính lớp phủ | mm | 245 ± 5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ / lớp phủ | mm | ≤12.0 | |
| Bước sóng cắt cáp | nm | ≤1260 | |
|
Hệ số suy giảm |
1310nm | dB / km | ≤0,36 |
| 1550nm | dB / km | ≤0,22 | |
| Mức độ căng thẳng chứng minh | kpsi | ≥100 | |
|
Số lượng chất xơ |
Kết cấu |
Sợi trên mỗi ống |
Đường kính ống lỏng (mm) |
CSM đường kính / đường kính đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
| 4 | 1 + 5 | 4 | 1,8 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 6 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| số 8 | 1 + 5 | số 8 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 12 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 24 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 36 | 1 + 6 | 12 | 1,95 ± 0,1 | 1,5 / 1,5 | 1,6 | 8,8 ± 0,3 | 85 |
| 48 | 1 + 5 | 12 | 1,95 ± 0,1 | 1,5 / 1,5 | 1,6 | 9,3 ± 0,3 | 90 |
| 60 | 1 + 5 | 12 | 1,95 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,3 ± 0,3 | 90 |
| 72 | 1 + 6 | 12 | 1,95 ± 0,1 | 2.0 / 2.0 | 1,6 | 9,6 ± 0,3 | 95 |
| 96 | 1 + 8 | 12 | 1,95 ± 0,1 | 1,4 / 3,2 | 1,6 | 11,5 ± 0,3 | 120 |
| 144 | 1 + 12 | 12 | 1,95 ± 0,1 | 2.0 / 5.7 | 1,8 | 14,2 ± 0,3 | 185 |
| 216 | 1 + 6 + 12 | 12 | 1,95 ± 0,1 | 2.0 / 2.0 | 1,8 | 14,5 ± 0,3 | 200 |
| 288 | 1 + 9 + 15 | 12 | 1,95 ± 0,1 | 2.0 / 3.7 | 1,8 | 16,2 ± 0,3 | 240 |
Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau:
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền nát | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Quy trình tổng hợp nộp hồ sơ |
IEC 60794-1-E14 |

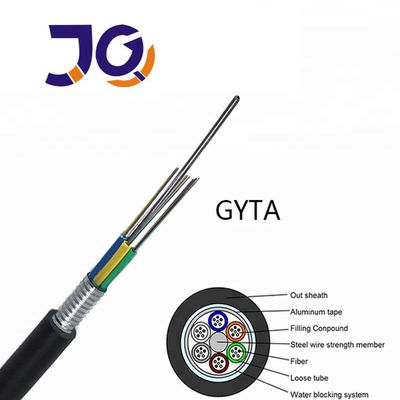

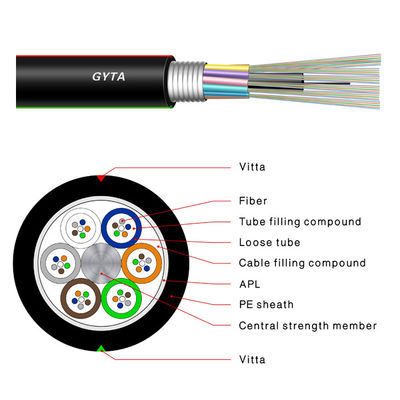

Cấu trúc cáp
