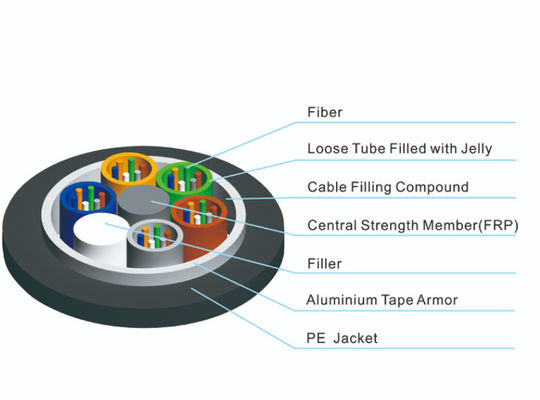

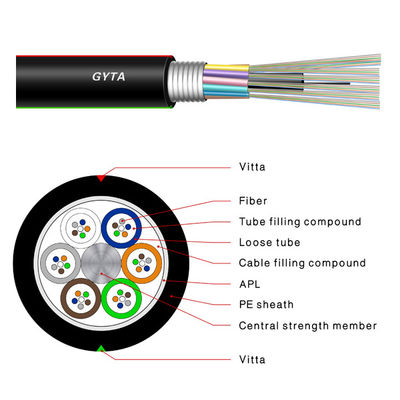

Cấu trúc cáp
Đặc trưng:
Lên đến 288 sợi
Cấu trúc chứa đầy gel dạng ống lỏng để bảo vệ sợi quang vượt trội.
Lớp giáp băng thép gợn sóng để bảo vệ cáp khỏi hư hỏng cơ học.
UV và thiết kế chống thấm nước.
Tham số sợi quang
| Mục | Đơn vị | Sự chỉ rõ | |
| Loại sợi | G.652D | ||
|
Đường kính trường chế độ |
1310nm | mm | 9,2 ± 0,4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Đường kính ốp | mm | 125,0 ± 1 | |
| Ốp không tuần hoàn | % | ≤1.0 | |
| Lỗi đồng tâm lõi / lớp phủ | mm | ≤0,5 | |
| Đường kính lớp phủ | mm | 245 ± 5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ / lớp phủ | mm | ≤12.0 | |
| Bước sóng cắt cáp | nm | ≤1260 | |
|
Hệ số suy giảm |
1310nm | dB / km | ≤0,36 |
| 1550nm | dB / km | ≤0,22 | |
| Mức độ căng thẳng chứng minh | kpsi | ≥100 | |
|
Số lượng chất xơ |
Kết cấu |
Sợi trên mỗi ống |
Đường kính ống lỏng (mm) |
CSM đường kính / đường kính đệm (mm) |
Độ dày danh nghĩa của áo khoác ngoài (mm) |
Đường kính cáp / Chiều cao (mm) |
Trọng lượng cáp (kg / km) |
| 4 | 1 + 5 | 4 | 1,8 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 6 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| số 8 | 1 + 5 | số 8 | 1,9 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 12 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 24 | 1 + 5 | 6 | 1,85 ± 0,1 | 1,4 / 1,4 | 1,4 | 8,5 ± 0,3 | 75 |
| 36 | 1 + 6 | 12 | 1,95 ± 0,1 | 1,5 / 1,5 | 1,6 | 8,8 ± 0,3 | 85 |
| 48 | 1 + 5 | 12 | 1,95 ± 0,1 | 1,5 / 1,5 | 1,6 | 9,3 ± 0,3 | 90 |
| 60 | 1 + 5 | 12 | 1,95 ± 0,1 | 1,6 / 1,6 | 1,6 | 9,3 ± 0,3 | 90 |
| 72 | 1 + 6 | 12 | 1,95 ± 0,1 | 2.0 / 2.0 | 1,6 | 9,6 ± 0,3 | 95 |
| 96 | 1 + 8 | 12 | 1,95 ± 0,1 | 1,4 / 3,2 | 1,6 | 11,5 ± 0,3 | 120 |
| 144 | 1 + 12 | 12 | 1,95 ± 0,1 | 2.0 / 5.7 | 1,8 | 14,2 ± 0,3 | 185 |
| 216 | 1 + 6 + 12 | 12 | 1,95 ± 0,1 | 2.0 / 2.0 | 1,8 | 14,5 ± 0,3 | 200 |
| 288 | 1 + 9 + 15 | 12 | 1,95 ± 0,1 | 2.0 / 3.7 | 1,8 | 16,2 ± 0,3 | 240 |
Chúng tôi sản xuất và kiểm tra cáp tuân theo tiêu chuẩn sau:
| Hiệu suất cơ học | |
| Hiệu suất căng tối đa | IEC 60794–1-2-E |
| Tối đaHoạt động căng thẳng | IEC 60794–1-2-E1 |
| Thử nghiệm nghiền nát | IEC 6079 –1-2-E3 |
| Kiểm tra tác động | IEC 60794–1-2-E4 |
| Uốn lặp lại | IEC 60794–1-2-E6 |
| Kiểm tra độ xoắn | IEC 60794–1-2-E7 |
| Uốn cong cáp | IEC 60794–1-2-E11A |
| Hệ số suy giảm | ITU-T G.652 |
| Kiểm tra kết cấu | IEC-60793-1-20 |
| Hiệu suất môi trường | |
| Đi xe đạp nhiệt độ | IEC 60794–1-2-F1 |
| Thấm nước | IEC 60794–1–2-F5B |
| Quy trình tổng hợp nộp hồ sơ |
IEC 60794-1-E14 |

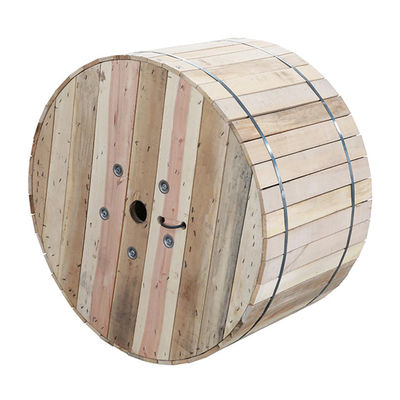

Đóng gói
Câu hỏi thường gặp
1. bạn có phải là công ty thương mại hoặc nhà sản xuất?
Chúng tôi là nhà sản xuất với 10 năm kinh nghiệm, chúng tôi chuyên nghiên cứu, phát triển và sản xuất
cho cáp quang. Nhà máy của chúng tôi là ở thành phố Quảng Châu, chào mừng bạn đến thăm chúng tôi!
2. về chất lượng?
Chúng tôi sẽ giao hàng trước khi kiểm tra từng sợi khi sản xuất xong.
Sau khi xác nhận giá, bạn có thể yêu cầu các mẫu miễn phí để kiểm tra chất lượng của chúng tôi.
3. bạn có thể chấp nhận đơn đặt hàng nhỏ?
Có, đơn đặt hàng nhỏ có sẵn.Chúng tôi hỗ trợ dự án mới của khách hàng, vì chúng tôi biết rằng kinh doanh luôn luôn là từ những đơn hàng nhỏ.
4. thời gian giao hàng của bạn là gì?
Thông thường khoảng 3-7 ngày làm việc ngày, nó chủ yếu phụ thuộc vào số lượng đặt hàng.
Nhưng xin hãy yên tâm rằng chúng tôi sẽ sắp xếp hàng hóa của bạn càng sớm càng tốt sau khi thanh toán của bạn.
5. bạn có thể chấp nhận dịch vụ OEM?
Có, chúng tôi hoan nghênh dịch vụ OEM.Chúng tôi có thể in logo của bạn trên sản phẩm.Bất kỳ ý tưởng từ bạn có sẵn.
