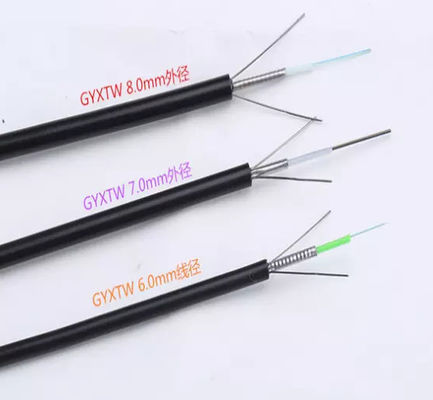

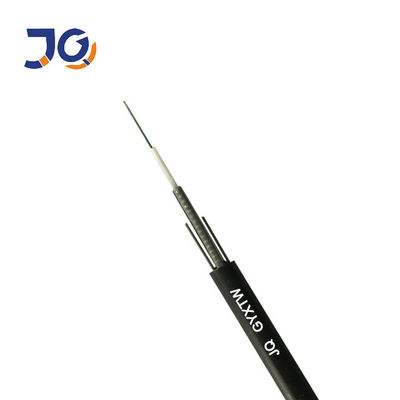

Các sợi đơn chế độ / đa chế độ GYXTW được định vị trong ống lỏng, được làm bằng vật liệu nhựa có mô đun cao và chứa đầy hợp chất làm đầy.PSP được áp dụng theo chiều dọc xung quanh ống lỏng và các vật liệu ngăn nước được phân bố thành các điểm xen kẽ giữa chúng để đảm bảo độ chặt và hiệu suất chặn nước theo chiều dọc.
Các thông số kỹ thuật:
| Phần KHÔNG: Tăng 2 sợi | Số lượng sợi | Ống | Chất độn | Cáp OD (mm) | Trọng lượng cáp (kg / km) | Độ bền kéo Dài / Thời hạn bắn (N) | Crush Kháng cự Dài / Ngắn hạn (N) |
| GYXTM-2 ~ 12 | 2 ~ 12 | 1 | 0 | 7.6 | 87 | 600/1500 | 300/1000 |
| GYXTM-14 ~ 24 | 14 ~ 24 | 1 | 0 | 8.5 | 120 | 600/1500 | 300/1000 |
| GYXTM-2 ~ 12 | 2 ~ 12 | 1 | 0 | 8.8 | 116 | 600/1500 | 300/1000 |
| GYXTM-14 ~ 24 | 14 ~ 24 | 1 | 0 | 9,6 | 134 | 600/1500 | 300/1000 |
Nhiệt độ lưu trữ / hoạt động: -40 ℃ đến + 70 ℃
Bán kính uốn cong (Tĩnh / Động): 10D / 20D
Đặc điểm quang học:
| G.652 | G.655 | 50 / 125μm | 62,5 / 125μm | ||||
|
Sự suy giảm (+ 20 ° C) |
@ 850nm | ≤3,0 dB / km | ≤3,0 dB / km | ||||
| @ 1300nm | ≤1,0 dB / km | ≤1,0 dB / km | |||||
| @ 1310nm | ≤0,36 dB / km | ≤0,40 dB / km | |||||
| @ 1550nm | ≤0,22 dB / km | ≤0,23dB / km | |||||
| Băng thông (Lớp A) | @ 850nm | ≥500 MHz · km | ≥200 MHz · km | ||||
| @ 1300nm | ≥1000 MHz · km | ≥600 MHz · km | |||||
| Khẩu độ số | 0,200 ± 0,015NA | 0,275 ± 0,015NA | |||||
| Bước sóng cắt cáp λcc | ≤1260nm | ≤1480nm | |||||
Tính năng:
1. Hiệu suất cơ học và nhiệt độ tốt
2. Ống lỏng có độ bền cao có khả năng chống thủy phân
3. Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
4. Khả năng chống nghiền và tính linh hoạt
5. Các biện pháp sau được thực hiện để đảm bảo cáp kín nước:
6. Hợp chất làm đầy ống lỏng, lấp đầy 100% lõi cáp
7. PSP / PAP tăng cường chống ẩm
8. dây thép được sử dụng làm thành viên sức mạnh trung tâm
