Cấu trúc và thông số cáp
| Chất xơ đếm |
Bên ngoài đường kính |
Dây thép đường kính |
Bán kính uốn nhỏ nhất (Động / Tĩnh) |
Kháng tối đa | Trọng lượng (ước chừng) |
| mm | mm | D | N / 100mm² | kg / km | |
| 2,4,6,8 | 8,3 | 1,0 | 20/10 | 3000 | 66 |
| 10,12 | 9.0 | 1,0 | 20/10 | 3000 | 82 |
Tham số sợi quang
| Mục | Đơn vị | Sự chỉ rõ | |
| Loại sợi | G.652D | ||
|
Đường kính trường chế độ |
1310nm | mm | 9,2 ± 0,4 |
| 1550nm | mm | 10,4 ± 0,8 | |
| Đường kính ốp | mm | 125,0 ± 1 | |
| Ốp không tuần hoàn | % | ≤1.0 | |
| Lỗi đồng tâm lõi / lớp phủ | mm | ≤0,5 | |
| Đường kính lớp phủ | mm | 245 ± 5 | |
| Lớp phủ không tuần hoàn | % | ≤6.0 | |
| Lỗi đồng tâm lớp phủ / lớp phủ | mm | ≤12.0 | |
| Bước sóng cắt cáp | nm | ≤1260 | |
|
Hệ số suy giảm |
1310nm | dB / km | ≤0,36 |
| 1550nm | dB / km | ≤0,22 | |
| Mức độ căng thẳng chứng minh | kpsi | ≥100 | |
Bán kính uốn cáp: 10x đường kính cáp (tĩnh)
20 x đường kính cáp (động)
Phạm vi nhiệt độ ứng dụng
| Nhiệt độ hoạt động | -40 ℃ đến + 60 ℃ |
| Phạm vi nhiệt độ bảo quản / vận chuyển | -40 ℃ đến + 60 ℃ |
| Phạm vi nhiệt độ cài đặt | -20 ℃ đến + 60 ℃ |

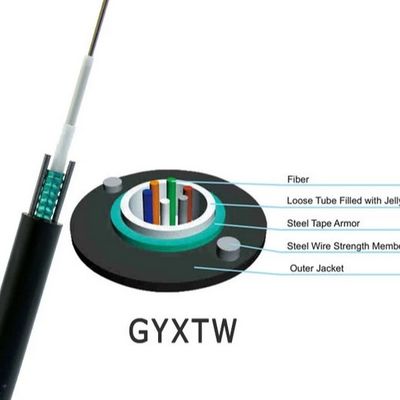

Cấu trúc cáp
